片山チエン

標準2050ニバイピッチスプロケット Sローラ用B形セミFシリーズ軸穴加工済（新JISキー）

カタログ |

通常単価(税別): 3,515円～5,039円

税込単価: 3,867円～5,543円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

スプロケット形状
B形
チエーンNo.
C2050
列数
1
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
ニバイピッチ
ローラ形式
Sローラ
軸種類
軸穴加工済
表面処理
なし
止めネジ数量
2
止めネジ位置角度 (°)
120
品種
ニバイピッチ

ご注意

メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が180型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

チェーン：No.C2050
チェーンピッチ：（P）31.75mm
ローラリンク内幅：（W）9.53mm
ローラ外径：（Dr）10.16mm
歯幅：（T）8.7mm
材質：機械構造用炭素鋼
焼入：歯先高周波焼入

規格表

※下穴は未仕上げの目安数値です。掲載寸値より小さい場合もございます。

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

13	13	5	2.3	M6	1個
13	14	5	2.3	M6	1個
13	15	5	2.3	M6	1個
13	16	5	2.3	M6	1個
13	17	5	2.3	M6	1個
13	18	6	2.8	M6	1個
13	19	6	2.8	M6	1個
13	20	6	2.8	M6	1個
13	21	6	2.8	M6	1個
13	22	6	2.8	M6	1個
13	23	8	3.3	M8	1個
13	24	8	3.3	M8	1個
13	25	8	3.3	M8	1個
15	13	5	2.3	M6	1個
15	14	5	2.3	M6	1個
15	15	5	2.3	M6	1個
15	16	5	2.3	M6	1個
15	17	5	2.3	M6	1個
15	18	6	2.8	M6	1個
15	19	6	2.8	M6	1個
15	20	6	2.8	M6	1個
15	21	6	2.8	M6	1個
15	22	6	2.8	M6	1個
15	23	8	3.3	M8	1個
15	24	8	3.3	M8	1個
15	25	8	3.3	M8	1個
15	26	8	3.3	M8	1個
15	27	8	3.3	M8	1個
15	28	8	3.3	M8	1個
15	29	8	3.3	M8	1個
15	30	8	3.3	M8	1個
15	31	10	3.3	M8	1個
15	32	10	3.3	M8	1個
17	15	5	2.3	M6	1個
17	16	5	2.3	M6	1個
17	17	5	2.3	M6	1個
17	18	6	2.8	M6	1個
17	19	6	2.8	M6	1個
17	20	6	2.8	M6	1個
17	21	6	2.8	M6	1個
17	22	6	2.8	M6	1個
17	23	8	3.3	M8	1個
17	24	8	3.3	M8	1個
17	25	8	3.3	M8	1個
17	26	8	3.3	M8	1個
17	27	8	3.3	M8	1個
17	28	8	3.3	M8	1個
17	29	8	3.3	M8	1個
17	30	8	3.3	M8	1個
17	31	10	3.3	M8	1個
17	32	10	3.3	M8	1個
17	33	10	3.3	M8	1個
17	34	10	3.3	M8	1個
17	35	10	3.3	M8	1個
17	36	10	3.3	M8	1個
17	37	10	3.3	M8	1個
17	38	10	3.3	M8	1個
17	39	12	3.3	M8	1個
17	40	12	3.3	M8	1個
17	41	12	3.3	M8	1個

通常単価(税別) (税込単価)	通常出荷日

3,779円 ( 4,157円 )	6日目
3,779円 ( 4,157円 )	6日目
3,779円 ( 4,157円 )	6日目
3,779円 ( 4,157円 )	6日目
3,779円 ( 4,157円 )	6日目
3,779円 ( 4,157円 )	6日目
3,779円 ( 4,157円 )	6日目
3,779円 ( 4,157円 )	6日目
3,779円 ( 4,157円 )	6日目
3,779円 ( 4,157円 )	6日目
3,779円 ( 4,157円 )	6日目
3,779円 ( 4,157円 )	6日目
3,779円 ( 4,157円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
4,096円 ( 4,506円 )	6日目
4,096円 ( 4,506円 )	6日目
4,096円 ( 4,506円 )	6日目
4,096円 ( 4,506円 )	6日目
4,096円 ( 4,506円 )	6日目
4,096円 ( 4,506円 )	6日目
4,096円 ( 4,506円 )	6日目
4,096円 ( 4,506円 )	6日目
4,096円 ( 4,506円 )	6日目
4,096円 ( 4,506円 )	6日目
4,112円 ( 4,523円 )	6日目
4,112円 ( 4,523円 )	6日目
4,112円 ( 4,523円 )	6日目
4,112円 ( 4,523円 )	6日目
4,112円 ( 4,523円 )	6日目
4,096円 ( 4,506円 )	6日目
4,096円 ( 4,506円 )	6日目
4,096円 ( 4,506円 )	6日目
4,096円 ( 4,506円 )	6日目
4,096円 ( 4,506円 )	6日目
4,112円 ( 4,523円 )	6日目
4,112円 ( 4,523円 )	6日目
4,112円 ( 4,523円 )	6日目
4,112円 ( 4,523円 )	6日目
4,112円 ( 4,523円 )	6日目
4,096円 ( 4,506円 )	6日目
4,096円 ( 4,506円 )	6日目

基本情報

基本情報

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

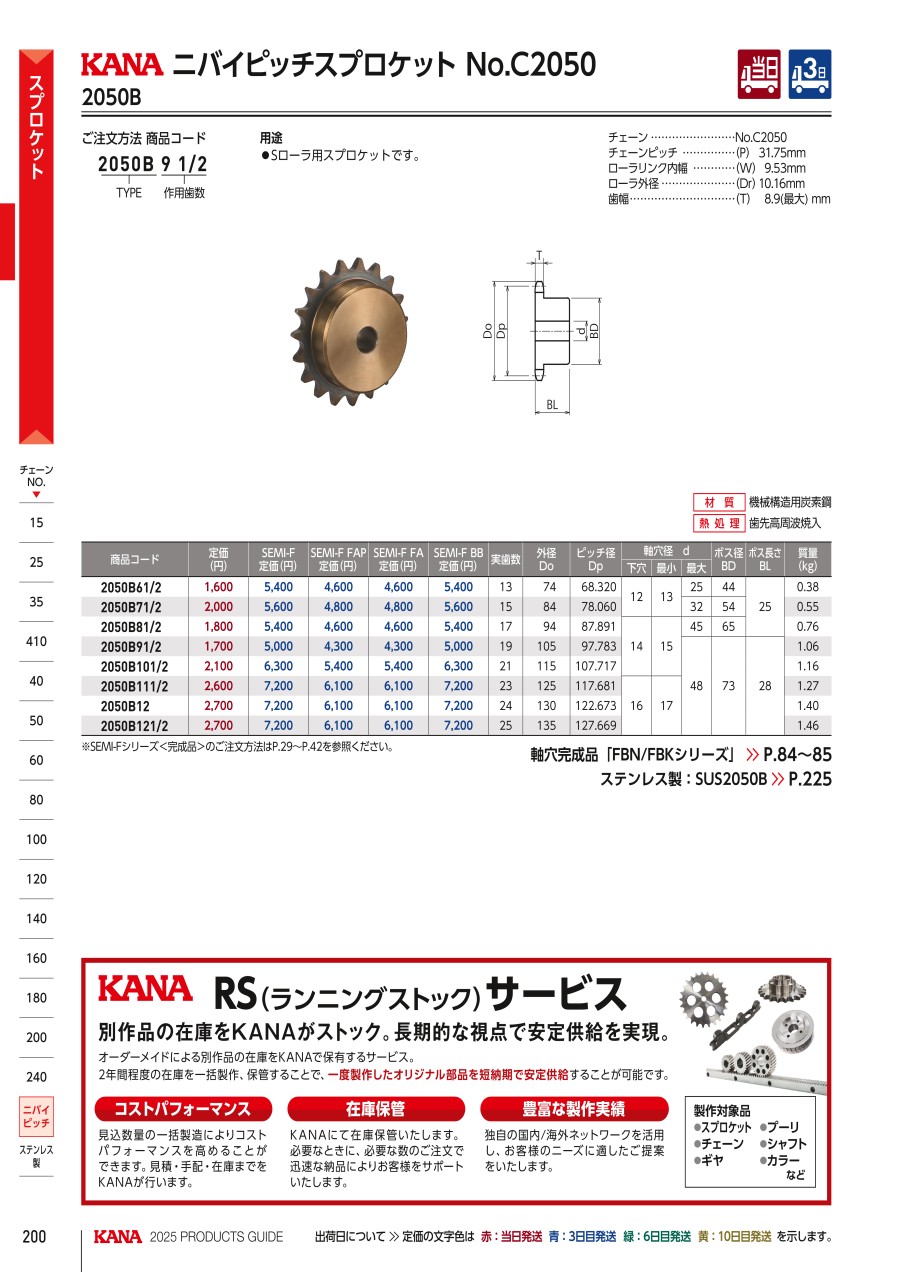

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
