片山チエン

標準スプロケット NK120-2B形セミFシリーズ軸穴加工済（新JISキー）

カタログ |

通常単価(税別): 16,818円～146,729円

税込単価: 18,500円～161,402円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：6 日目

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

スプロケット形状
B形
チエーンNo.
120
列数
2
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
標準
軸種類
軸穴加工済
止めネジ数量
2
角度 (°)
120

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が1,474型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

2列B形、削出仕様

標準スプロケット NK120-2B形セミFシリーズ軸穴加工済（新JISキー）外形図2

2列B形、溶接仕様

製品仕様

チェーン	No.120-2
チェーンピッチ	（P）38.10mm
ローラリンク内幅	（W）25.40mm
ローラ外径	（Dr）22.23mm
歯幅	（T）22.7mm
全歯幅	（M）68.1mm

規格表

※下穴は未仕上げの目安数値です。掲載寸値より小さい場合もございます。

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

10	27	8	3.3	M8	1個
10	28	8	3.3	M8	1個
10	29	8	3.3	M8	1個
10	30	8	3.3	M8	1個
10	31	10	3.3	M8	1個
10	32	10	3.3	M8	1個
10	33	10	3.3	M8	1個
10	34	10	3.3	M8	1個
10	35	10	3.3	M8	1個
10	36	10	3.3	M8	1個
10	37	10	3.3	M8	1個
10	38	10	3.3	M8	1個
10	39	12	3.3	M8	1個
10	40	12	3.3	M8	1個
10	41	12	3.3	M8	1個
10	42	12	3.3	M8	1個
10	43	12	3.3	M8	1個
10	44	12	3.3	M8	1個
10	45	14	3.8	M10	1個
10	46	14	3.8	M10	1個
10	47	14	3.8	M10	1個
10	48	14	3.8	M10	1個
10	49	14	3.8	M10	1個
10	50	14	3.8	M10	1個
10	51	16	4.3	M12	1個
10	52	16	4.3	M12	1個
10	53	16	4.3	M12	1個
10	54	16	4.3	M12	1個
10	55	16	4.3	M12	1個
11	27	8	3.3	M8	1個
11	28	8	3.3	M8	1個
11	29	8	3.3	M8	1個
11	30	8	3.3	M8	1個
11	31	10	3.3	M8	1個
11	32	10	3.3	M8	1個
11	33	10	3.3	M8	1個
11	34	10	3.3	M8	1個
11	35	10	3.3	M8	1個
11	36	10	3.3	M8	1個
11	37	10	3.3	M8	1個
11	38	10	3.3	M8	1個
11	39	12	3.3	M8	1個
11	40	12	3.3	M8	1個
11	41	12	3.3	M8	1個
11	42	12	3.3	M8	1個
11	43	12	3.3	M8	1個
11	44	12	3.3	M8	1個
11	45	14	3.8	M10	1個
11	46	14	3.8	M10	1個
11	47	14	3.8	M10	1個
11	48	14	3.8	M10	1個
11	49	14	3.8	M10	1個
11	50	14	3.8	M10	1個
11	51	16	4.3	M12	1個
11	52	16	4.3	M12	1個
11	53	16	4.3	M12	1個
11	54	16	4.3	M12	1個
11	55	16	4.3	M12	1個
11	56	16	4.3	M12	1個
11	57	16	4.3	M12	1個

通常単価(税別) (税込単価)	通常出荷日

16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
16,818円 ( 18,500円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目
19,220円 ( 21,142円 )	6日目

...

基本情報

基本情報

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

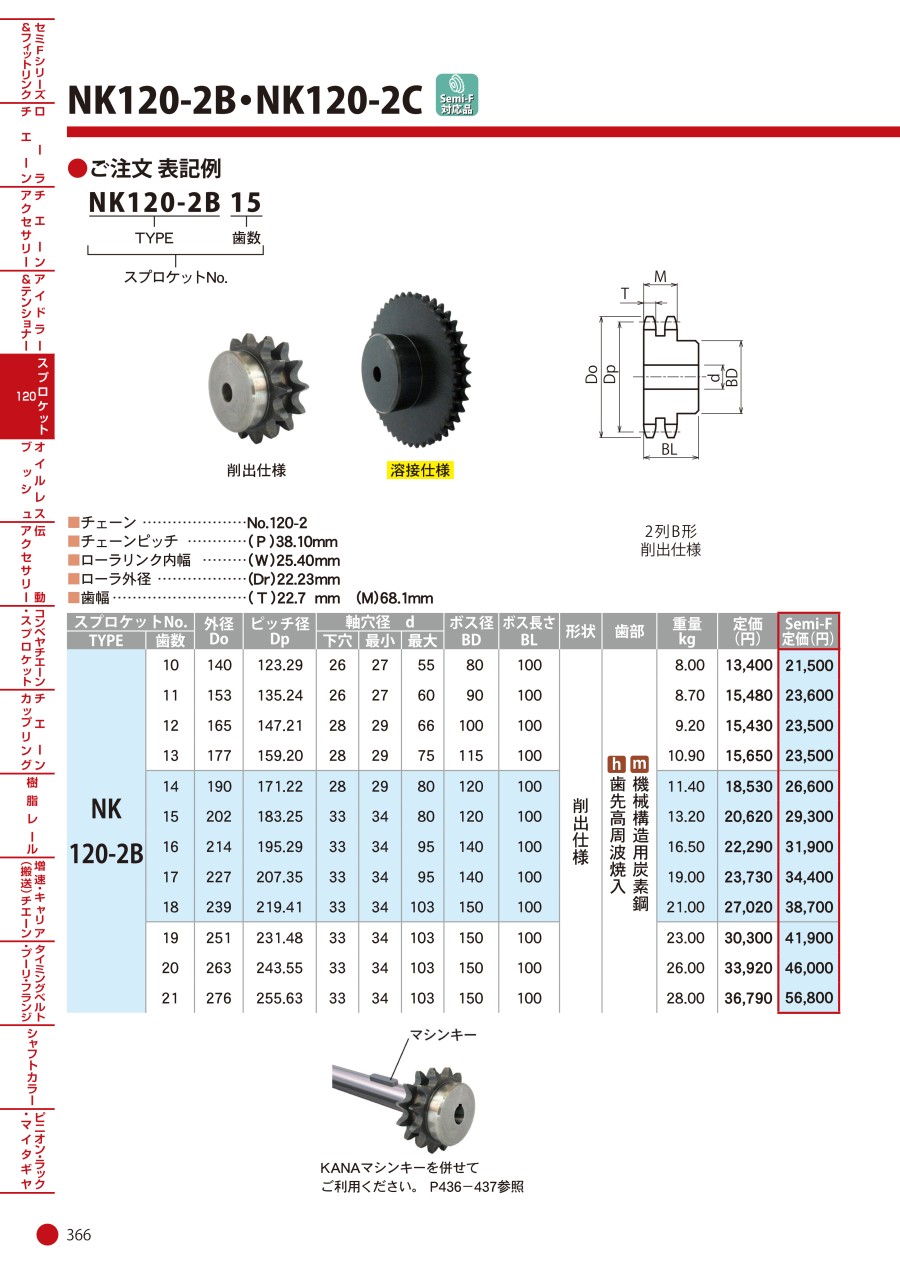

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
