片山チエン

標準スプロケット NK100-2B形軸穴加工済（新JISキー）

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 11,265円～193,027円特別価格

税込単価: 12,392円～212,330円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

スプロケット形状
B形
チエーンNo.
100
列数
2
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
標準
軸種類
軸穴加工済
止めネジ数量
2
角度 (°)
120

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が1,705型番あります。

商品情報
型番リスト
詳細情報

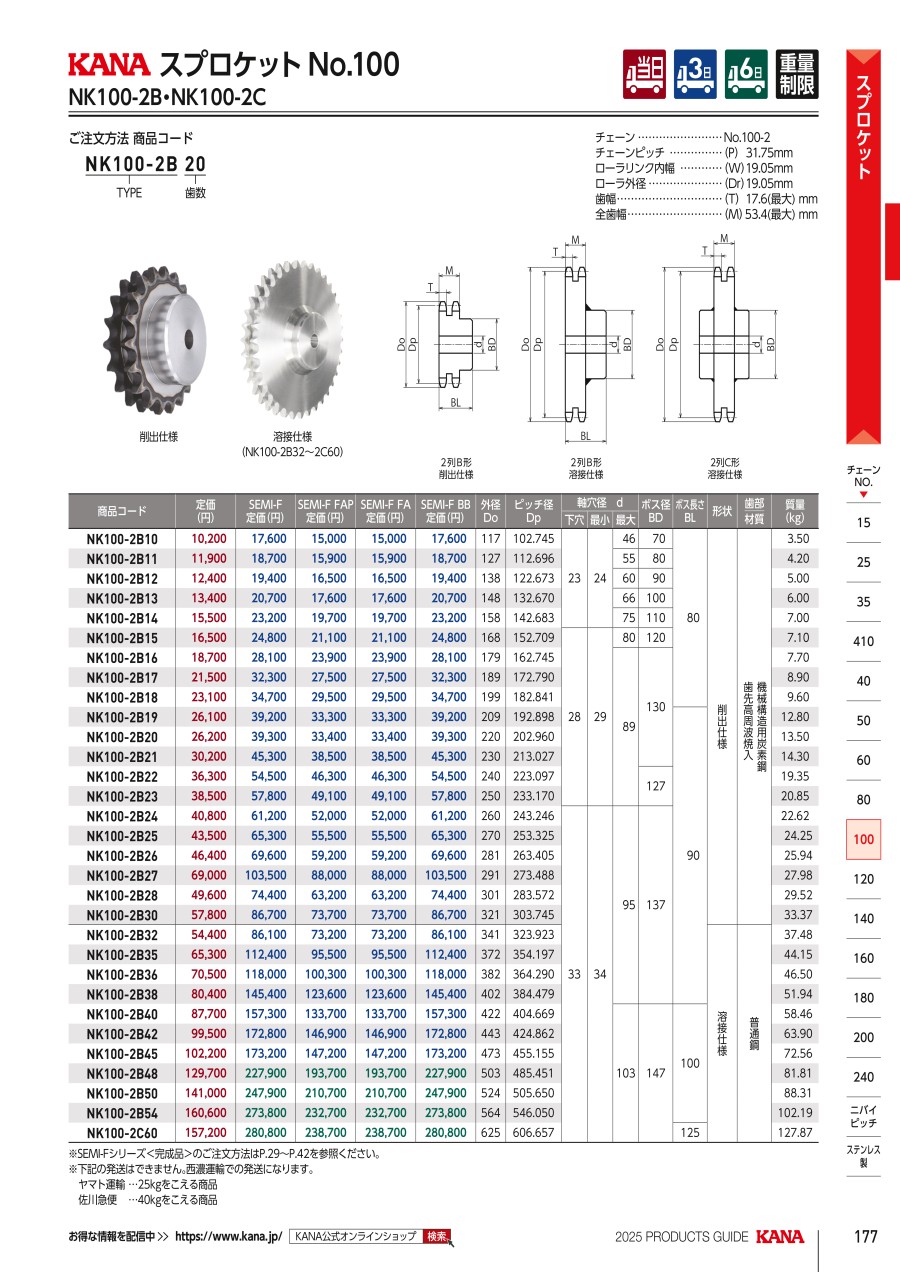

カタログ

商品情報

外形図

2列B形削出仕様

2列B形溶接仕様

製品仕様

チェーン：No.100-2
チェーンピッチ（P）：31.75mm
ローラリンク内幅（W）：19.05mm
ローラ外径（Dr）：19.05mm
歯幅（T）：17.0mm／（M）：52.8mm

※KANAマシンキーを併せてご利用ください。

規格表

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

10	24	8	3.3	M8	1個
10	25	8	3.3	M8	1個
10	26	8	3.3	M8	1個
10	27	8	3.3	M8	1個
10	28	8	3.3	M8	1個
10	29	8	3.3	M8	1個
10	30	8	3.3	M8	1個
10	31	10	3.3	M8	1個
10	32	10	3.3	M8	1個
10	33	10	3.3	M8	1個
10	34	10	3.3	M8	1個
10	35	10	3.3	M8	1個
10	36	10	3.3	M8	1個
10	37	10	3.3	M8	1個
10	38	10	3.3	M8	1個
10	39	12	3.3	M8	1個
10	40	12	3.3	M8	1個
10	41	12	3.3	M8	1個
10	42	12	3.3	M8	1個
10	43	12	3.3	M8	1個
10	44	12	3.3	M8	1個
10	45	14	3.8	M10	1個
10	46	14	3.8	M10	1個
11	24	8	3.3	M8	1個
11	25	8	3.3	M8	1個
11	26	8	3.3	M8	1個
11	27	8	3.3	M8	1個
11	28	8	3.3	M8	1個
11	29	8	3.3	M8	1個
11	30	8	3.3	M8	1個
11	31	10	3.3	M8	1個
11	32	10	3.3	M8	1個
11	33	10	3.3	M8	1個
11	34	10	3.3	M8	1個
11	35	10	3.3	M8	1個
11	36	10	3.3	M8	1個
11	37	10	3.3	M8	1個
11	38	10	3.3	M8	1個
11	39	12	3.3	M8	1個
11	40	12	3.3	M8	1個
11	41	12	3.3	M8	1個
11	42	12	3.3	M8	1個
11	43	12	3.3	M8	1個
11	44	12	3.3	M8	1個
11	45	14	3.8	M10	1個
11	46	14	3.8	M10	1個
11	47	14	3.8	M10	1個
11	48	14	3.8	M10	1個
11	49	14	3.8	M10	1個
11	50	14	3.8	M10	1個
11	51	16	4.3	M12	1個
11	52	16	4.3	M12	1個
11	53	16	4.3	M12	1個
11	54	16	4.3	M12	1個
11	55	16	4.3	M12	1個
12	24	8	3.3	M8	1個
12	25	8	3.3	M8	1個
12	26	8	3.3	M8	1個
12	27	8	3.3	M8	1個
12	28	8	3.3	M8	1個

通常単価(税別) (税込単価)	通常出荷日

11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
11,265円 ( 12,392円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,553円 ( 13,808円 )	6日目
12,572円 ( 13,829円 )	6日目
12,572円 ( 13,829円 )	6日目
12,572円 ( 13,829円 )	6日目
12,572円 ( 13,829円 )	6日目
12,572円 ( 13,829円 )	6日目

...

基本情報

基本情報

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ
