片山チエン

標準スプロケット NK60-2B形セミFシリーズ軸穴加工済（新JISキー）

Name: 標準スプロケット NK60-2B形 セミFシリーズ 軸穴加工済（新JISキー）
Brand: 片山チエン
SKU: 221000501629
Rating: 4 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 4,697円～75,769円特別価格

税込単価: 5,167円～83,346円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

FBN60B フィニッシュドボアスプロケット

通常価格(税別)： 1,233円 (税込価格：1,356円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

スプロケット標準スプロケット60-2Ｂ型

通常価格(税別)： 1,921円 (税込価格：2,113円)

通常出荷日：3 日目～

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

詳細情報を確認する

スプロケット形状
B形
チエーンNo.
60
列数
2
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
標準
軸種類
軸穴加工済
止めネジ数量
2
角度 (°)
120

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が1,780型番あります。

商品情報
型番リスト
詳細情報

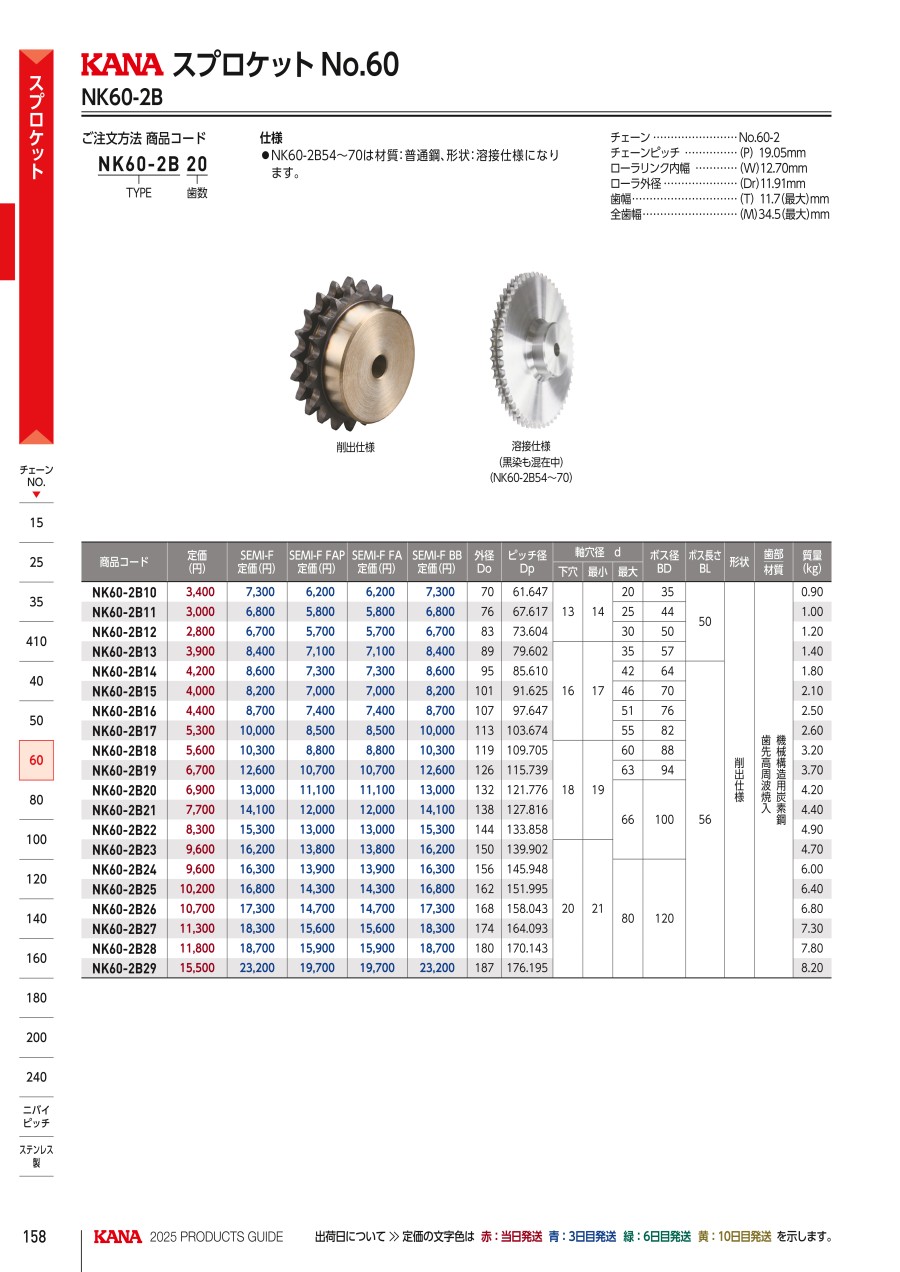

カタログ

商品情報

外形図

削出仕様

標準スプロケット NK60-2B形セミFシリーズ軸穴加工済（新JISキー）外形図2

溶接仕様

※ボスを手間に見た状態で、キー溝の上に１個、時計回りに120度の位置に１個の２か所に止めねじとなります。

製品仕様

チェーン：No.60-2
チェーンピッチ（P）：19.05mm
ローラリンク内幅（W）：12.70mm
ローラ外径（Dr）：11.91mm
歯幅（T）：11.3mm／（M）：34.1mm

※KANAマシンキーを併せてご利用ください。

規格表

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

10	14	5	2.3	M6	1個
10	15	5	2.3	M6	1個
10	16	5	2.3	M6	1個
10	17	5	2.3	M6	1個
10	18	6	2.8	M6	1個
10	19	6	2.8	M6	1個
10	20	6	2.8	M6	1個
11	14	5	2.3	M6	1個
11	15	5	2.3	M6	1個
11	16	5	2.3	M6	1個
11	17	5	2.3	M6	1個
11	18	6	2.8	M6	1個
11	19	6	2.8	M6	1個
11	20	6	2.8	M6	1個
11	21	6	2.8	M6	1個
11	22	6	2.8	M6	1個
11	23	8	3.3	M8	1個
11	24	8	3.3	M8	1個
11	25	8	3.3	M8	1個
12	14	5	2.3	M6	1個
12	15	5	2.3	M6	1個
12	16	5	2.3	M6	1個
12	17	5	2.3	M6	1個
12	18	6	2.8	M6	1個
12	19	6	2.8	M6	1個
12	20	6	2.8	M6	1個
12	21	6	2.8	M6	1個
12	22	6	2.8	M6	1個
12	23	8	3.3	M8	1個
12	24	8	3.3	M8	1個
12	25	8	3.3	M8	1個
12	26	8	3.3	M8	1個
12	27	8	3.3	M8	1個
12	28	8	3.3	M8	1個
12	29	8	3.3	M8	1個
12	30	8	3.3	M8	1個
13	17	5	2.3	M6	1個
13	18	6	2.8	M6	1個
13	19	6	2.8	M6	1個
13	20	6	2.8	M6	1個
13	21	6	2.8	M6	1個
13	22	6	2.8	M6	1個
13	23	8	3.3	M8	1個
13	24	8	3.3	M8	1個
13	25	8	3.3	M8	1個
13	26	8	3.3	M8	1個
13	27	8	3.3	M8	1個
13	28	8	3.3	M8	1個
13	29	8	3.3	M8	1個
13	30	8	3.3	M8	1個
13	31	10	3.3	M8	1個
13	32	10	3.3	M8	1個
13	33	10	3.3	M8	1個
13	34	10	3.3	M8	1個
13	35	10	3.3	M8	1個
14	17	5	2.3	M6	1個
14	18	6	2.8	M6	1個
14	19	6	2.8	M6	1個
14	20	6	2.8	M6	1個
14	21	6	2.8	M6	1個

通常単価(税別) (税込単価)	通常出荷日

5,109円 ( 5,620円 )	6日目
5,109円 ( 5,620円 )	6日目
5,109円 ( 5,620円 )	6日目
5,109円 ( 5,620円 )	6日目
5,109円 ( 5,620円 )	6日目
5,109円 ( 5,620円 )	6日目
5,109円 ( 5,620円 )	6日目
4,848円 ( 5,333円 )	6日目
4,848円 ( 5,333円 )	6日目
4,848円 ( 5,333円 )	6日目
4,848円 ( 5,333円 )	6日目
4,848円 ( 5,333円 )	6日目
4,848円 ( 5,333円 )	6日目
4,848円 ( 5,333円 )	6日目
4,848円 ( 5,333円 )	6日目
4,848円 ( 5,333円 )	6日目
4,848円 ( 5,333円 )	6日目
4,848円 ( 5,333円 )	6日目
4,848円 ( 5,333円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
4,697円 ( 5,167円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
6,299円 ( 6,929円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
5,988円 ( 6,587円 )	6日目
6,019円 ( 6,621円 )	6日目
6,019円 ( 6,621円 )	6日目
6,019円 ( 6,621円 )	6日目
6,019円 ( 6,621円 )	6日目
6,019円 ( 6,621円 )	6日目

...

基本情報

基本情報

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
