片山チエン

標準スプロケット 80B形セミFシリーズ軸穴加工済（新JISキー）

Name: 標準スプロケット 80B形 セミFシリーズ 軸穴加工済（新JISキー）
Brand: 片山チエン
SKU: 221000501540
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 3,149円～110,439円

税込単価: 3,464円～121,483円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

標準スプロケット80B形

通常価格(税別)： 1,097円 (税込価格：1,207円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

FBN80B フィニッシュドボアスプロケット

通常価格(税別)： 1,914円 (税込価格：2,105円)

通常出荷日：在庫品1日目

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

詳細情報を確認する

スプロケット形状
B形
チエーンNo.
80
列数
1
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
標準
軸種類
軸穴加工済
止めネジ数量
2
角度 (°)
120

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が2,418型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

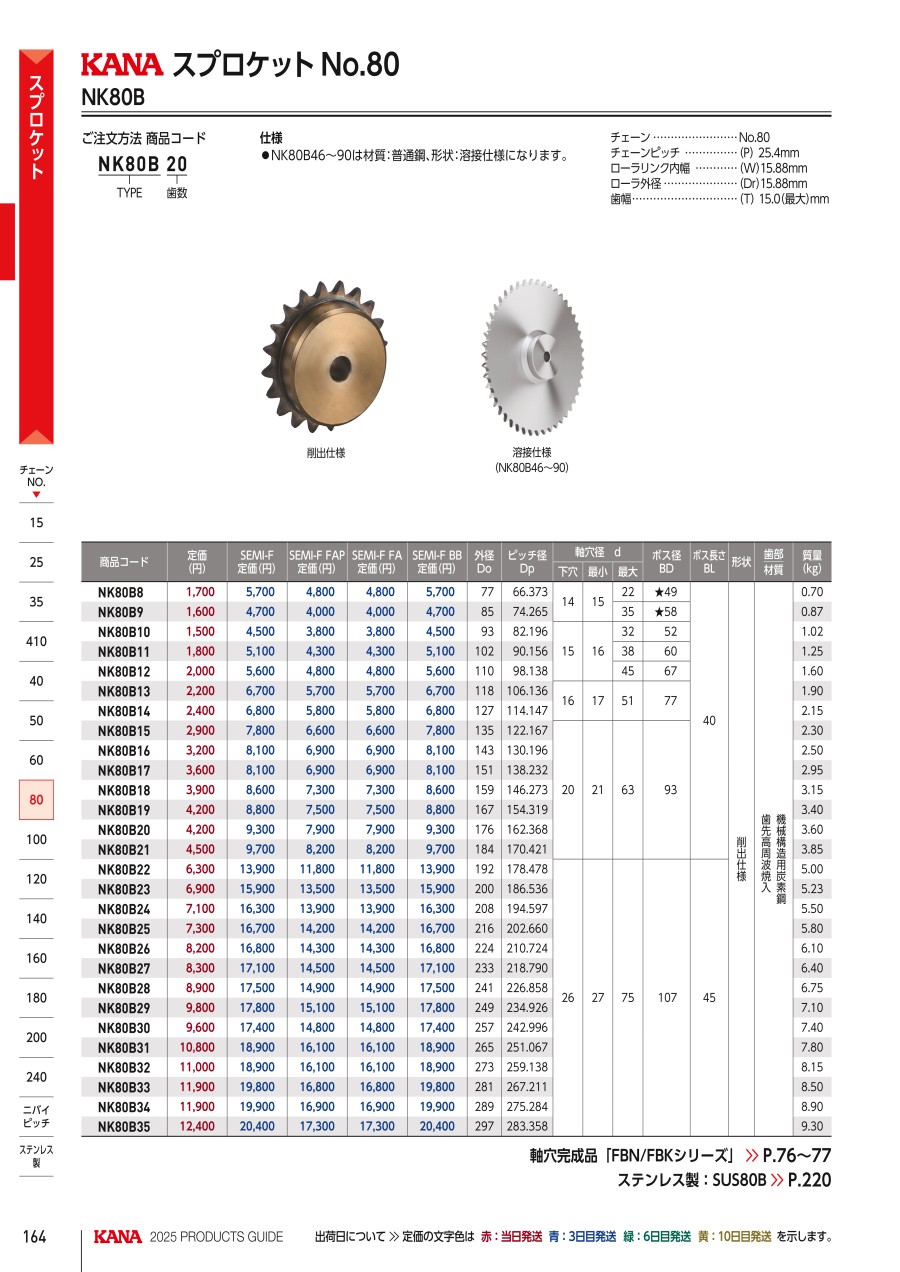

外形図

製品仕様

・チェーン：No.80
・チェーンピッチ：（P）25.4mm
・ローラリンク内幅：（W）15.88mm
・ローラ外径：（Dr）15.88mm
・歯幅：（T）14.6mm

規格表

歯数	S	GD
8	10.4	35
9	10.4	44

製品仕様

型番	歯数	外径 Do	ピッチ径 Dp	軸穴径 d			ボス径 BD	ボス長さ BL	形状	材質	重量 kg
型番	歯数	外径 Do	ピッチ径 Dp	下穴	最小	最大	ボス径 BD	ボス長さ BL	形状	材質	重量 kg
NK 80B	8	77	66.37	14	15	22	★49	40	削出仕様	歯先高周波焼入機械構造用炭素鋼	0.70
	9	85	74.27	14	15	35	★58	40			0.87
	10	93	82.19	15	16	32	52	40			1.02
	11	102	90.16	15	16	38	60	40			1.25
	12	110	98.14	15	16	45	67	40			1.60
	13	118	106.14	16	17	51	77	40			1.90
	14	127	114.15	16	17	51	77	40			2.15
	15	135	122.17	20	21	63	93	40			2.30
	16	143	130.20	20	21	63	93	40			2.50
	17	151	138.23	20	21	63	93	40			2.95
	18	159	146.27	20	21	63	93	40			3.15
	19	167	154.32	20	21	63	93	40			3.40
	20	176	162.37	20	21	63	93	40			3.60
	21	184	170.42	20	21	63	93	40			3.85
	22	192	178.48	26	27	75	107	45			5.00
	23	200	186.54	26	27	75	107	45			5.23
	24	208	194.60	26	27	75	107	45			5.50
	25	216	202.66	26	27	75	107	45			5.80
	26	224	210.72	26	27	75	107	45			6.10
	27	233	218.79	26	27	75	107	45			6.40
	28	241	226.86	26	27	75	107	45			6.75
	29	249	234.93	26	27	75	107	45			7.10
	30	257	243.00	26	27	75	107	45			7.40
	31	265	251.07	26	27	75	107	45			7.80
	32	273	259.14	26	27	75	107	45			8.15
	33	281	267.21	26	27	75	107	45			8.50
	34	289	275.29	26	27	75	107	45			8.90
	35	297	283.36	26	27	75	107	45			9.30

製品仕様

型番	歯数	外径 Do	ピッチ径 Dp	軸穴径 d			ボス径 BD	ボス長さ BL	形状	材質	重量 kg
型番	歯数	外径 Do	ピッチ径 Dp	下穴	最小	最大	ボス径 BD	ボス長さ BL	形状	材質	重量 kg
NK 80B	36	306	291.43	26	27	80	117	50	削出仕様	歯先高周波焼入機械構造用炭素鋼	10.60
	37	314	299.51	26	27	80	117	50			11.00
	38	322	307.58	26	27	80	117	50			11.40
	39	330	315.66	26	27	80	117	50			11.90
	40	338	323.74	26	27	80	117	50			12.40
	41	346	331.81	26	27	80	117	50			12.80
	42	354	339.89	26	27	80	117	50			13.30
	43	362	347.97	26	27	80	117	50			13.80
	44	370	356.04	26	27	80	117	50			14.30
	45	378	364.12	26	27	80	117	50			14.90
	46	387	372.20	26	27	80	117	50	溶接仕様	普通鋼	15.30
	47	395	380.28	26	27	80	117	50			15.70
	48	403	388.36	26	27	80	117	50			15.80
	50	419	404.52	26	27	80	117	50			17.65
	52	435	420.68	26	27	80	117	50			18.70
	53	443	428.76	26	27	80	117	50			19.30
	54	451	436.84	26	27	80	117	50			20.00
	55	459	444.92	26	27	80	117	50			20.60
	56	468	453.00	26	27	80	117	50			21.30
	58	484	469.16	26	27	80	117	50			22.55
	59	492	477.24	26	27	80	117	50			22.50
	60	500	485.33	26	27	80	117	50			23.10
	65	540	525.73	26	27	89	127	63			29.40
	70	581	566.15	26	27	89	127	63			32.10
	75	621	606.56	26	27	89	127	63			36.20
	80	662	646.97	26	27	95	137	71			42.90
	90	743	727.80	26	27	95	137	71			53.00

注：BDに★印付のスプロケットはボス外形に溝があります。

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

最小発注数量

8	15	5	2.3	M6	1個
8	16	5	2.3	M6	1個
8	17	5	2.3	M6	1個
8	18	6	2.8	M6	1個
8	19	6	2.8	M6	1個
8	20	6	2.8	M6	1個
8	21	6	2.8	M6	1個
8	22	6	2.8	M6	1個
9	15	5	2.3	M6	1個
9	16	5	2.3	M6	1個
9	17	5	2.3	M6	1個
9	18	6	2.8	M6	1個
9	19	6	2.8	M6	1個
9	20	6	2.8	M6	1個
9	21	6	2.8	M6	1個
9	22	6	2.8	M6	1個
9	23	8	3.3	M8	1個
9	24	8	3.3	M8	1個
9	26	8	3.3	M8	1個
9	27	8	3.3	M8	1個
9	29	8	3.3	M8	1個
9	31	10	3.3	M8	1個
9	33	10	3.3	M8	1個
9	34	10	3.3	M8	1個
10	16	5	2.3	M6	1個
10	17	5	2.3	M6	1個
10	18	6	2.8	M6	1個
10	19	6	2.8	M6	1個
10	20	6	2.8	M6	1個
10	21	6	2.8	M6	1個
10	22	6	2.8	M6	1個
10	23	8	3.3	M8	1個
10	24	8	3.3	M8	1個
10	26	8	3.3	M8	1個
10	27	8	3.3	M8	1個
10	29	8	3.3	M8	1個
10	31	10	3.3	M8	1個
11	16	5	2.3	M6	1個
11	17	5	2.3	M6	1個
11	18	6	2.8	M6	1個
11	19	6	2.8	M6	1個
11	20	6	2.8	M6	1個
11	21	6	2.8	M6	1個
11	22	6	2.8	M6	1個
11	23	8	3.3	M8	1個
11	24	8	3.3	M8	1個
11	26	8	3.3	M8	1個
11	27	8	3.3	M8	1個
11	29	8	3.3	M8	1個
11	31	10	3.3	M8	1個
11	33	10	3.3	M8	1個
11	34	10	3.3	M8	1個
11	36	10	3.3	M8	1個
11	37	10	3.3	M8	1個
12	16	5	2.3	M6	1個
12	17	5	2.3	M6	1個
12	18	6	2.8	M6	1個
12	19	6	2.8	M6	1個
12	20	6	2.8	M6	1個
12	21	6	2.8	M6	1個

通常単価(税別) (税込単価)	通常出荷日

3,989円 ( 4,388円 )	6日目
3,989円 ( 4,388円 )	6日目
3,989円 ( 4,388円 )	6日目
3,989円 ( 4,388円 )	6日目
3,989円 ( 4,388円 )	6日目
4,274円 ( 4,701円 )	6日目
3,989円 ( 4,388円 )	6日目
3,989円 ( 4,388円 )	6日目
3,305円 ( 3,636円 )	6日目
3,305円 ( 3,636円 )	6日目
3,305円 ( 3,636円 )	6日目
3,305円 ( 3,636円 )	6日目
3,305円 ( 3,636円 )	6日目
3,305円 ( 3,636円 )	6日目
3,305円 ( 3,636円 )	6日目
3,305円 ( 3,636円 )	6日目
3,305円 ( 3,636円 )	6日目
3,470円 ( 3,817円 )	6日目
3,305円 ( 3,636円 )	6日目
3,305円 ( 3,636円 )	6日目
3,305円 ( 3,636円 )	6日目
3,305円 ( 3,636円 )	6日目
3,311円 ( 3,642円 )	6日目
3,305円 ( 3,636円 )	6日目
3,149円 ( 3,464円 )	6日目
3,149円 ( 3,464円 )	6日目
3,149円 ( 3,464円 )	6日目
3,149円 ( 3,464円 )	6日目
3,149円 ( 3,464円 )	6日目
3,149円 ( 3,464円 )	6日目
3,149円 ( 3,464円 )	6日目
3,149円 ( 3,464円 )	6日目
3,149円 ( 3,464円 )	6日目
3,149円 ( 3,464円 )	6日目
3,149円 ( 3,464円 )	6日目
3,149円 ( 3,464円 )	6日目
3,149円 ( 3,464円 )	6日目
3,643円 ( 4,007円 )	6日目
3,643円 ( 4,007円 )	6日目
3,643円 ( 4,007円 )	6日目
3,643円 ( 4,007円 )	6日目
3,655円 ( 4,021円 )	6日目
3,643円 ( 4,007円 )	6日目
3,643円 ( 4,007円 )	6日目
3,643円 ( 4,007円 )	6日目
3,653円 ( 4,018円 )	6日目
3,643円 ( 4,007円 )	6日目
3,643円 ( 4,007円 )	6日目
3,643円 ( 4,007円 )	6日目
3,643円 ( 4,007円 )	6日目
3,643円 ( 4,007円 )	6日目
3,643円 ( 4,007円 )	6日目
3,643円 ( 4,007円 )	6日目
3,643円 ( 4,007円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目
3,919円 ( 4,311円 )	6日目

...

基本情報

基本情報

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
チェーン
ローラーチェーンです。ミスミ品にて適合するチェーンを指定寸からお選びいただけます。
ミスミ
スプロケット　４０Ｂ
スチール・ステンレス・表面処理のスプロケットです。軸穴加工タイプのほか、自由に追加工可能な軸穴粗加工品（S仕様）も用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

標準スプロケット 80B形セミFシリーズ軸穴加工済（新JISキー）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

自動送り装置に使用

満足度：5.02021/12/26

スプロケットはいつもミスミで購入しています。製品の種類も多くから選べて助かります。特殊な材料も探しやすく求めやすいのが気...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品標準スプロケット 80B形セミFシリーズ軸穴加工済（新JISキー）	ステンレススプロケット80B形セミFシリーズ軸穴加工済（新JISキー）	標準スプロケット 50B形セミFシリーズ軸穴加工済（新JISキー）	標準スプロケット 40B形セミFシリーズ軸穴加工済（新JISキー）	標準スプロケット 60B形セミFシリーズ軸穴加工済（新JISキー）	標準スプロケット 35B形セミFシリーズ軸穴加工済（新JISキー）
メーカー	片山チエン	片山チエン	片山チエン	片山チエン	片山チエン	片山チエン
通常価格	3,149円-	14,616円 -	2,582円 -	2,387円 -	2,729円 -	2,309円 -
通常出荷日	6日目〜	6日目	6日目〜	在庫品1日目〜	6日目	在庫品1日目〜
スプロケット形状	B形	B形	B形	B形	B形	B形
チエーンNo.	80	80	50	40	60	35
列数	1	1	1	1	1	1
種類	軸穴加工タイプ	軸穴加工タイプ	軸穴加工タイプ	軸穴加工タイプ	軸穴加工タイプ	軸穴加工タイプ
材質	スチール	ステンレス	スチール	スチール	スチール	スチール
