片山チエン

標準スプロケット 50B形セミFシリーズ軸穴加工済（新JISキー）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 2,582円～46,474円特別価格

税込単価: 2,840円～51,121円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

スプロケット形状
B形
チエーンNo.
50
列数
1
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
標準
軸種類
軸穴加工済

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が1,603型番あります。

商品情報
型番リスト
詳細情報

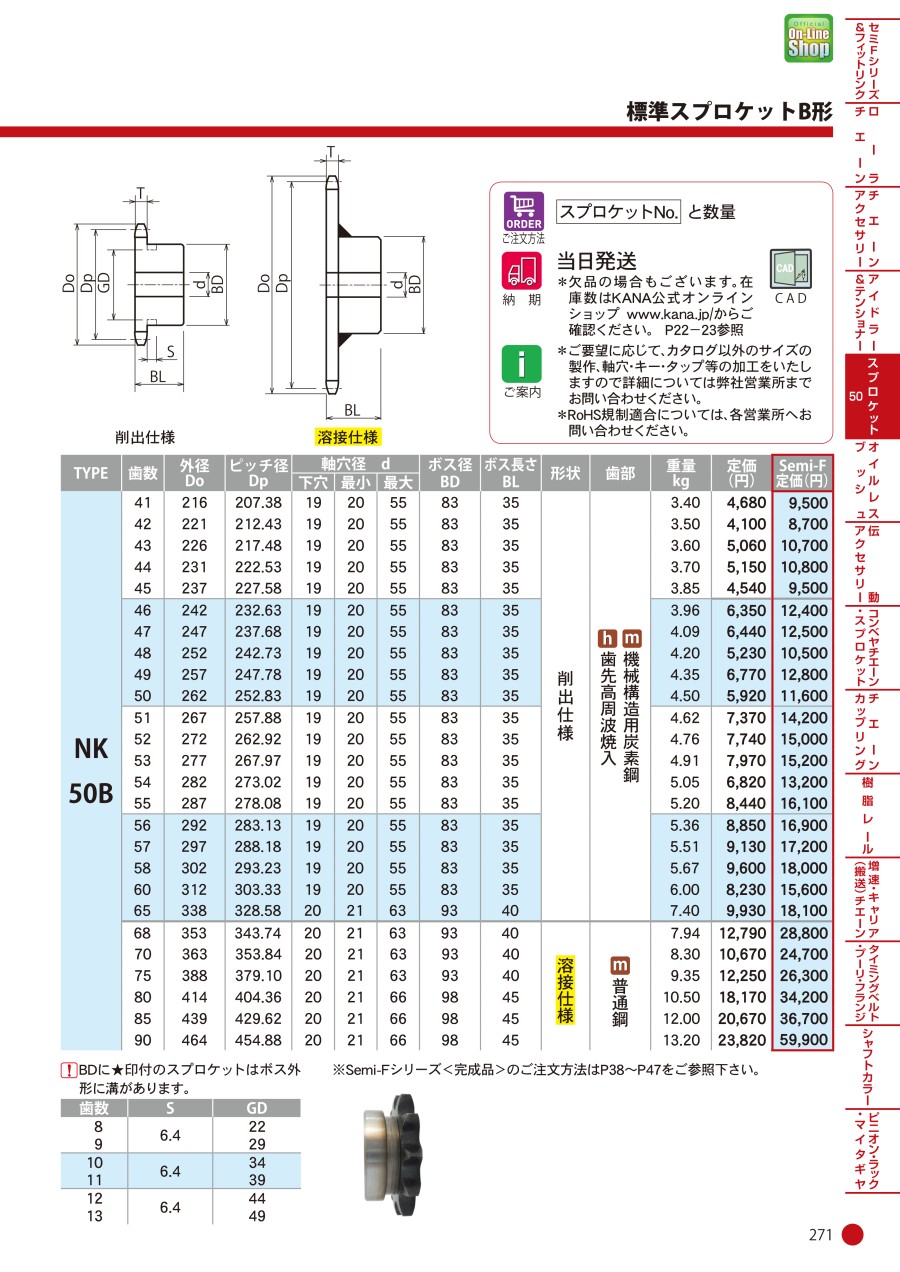

カタログ

商品情報

外形図

製品仕様

・チェーン：No.50
・チェーンピッチ：（P）15.875mm
・ローラリンク内幅：（W）9.53mm
・ローラ外径：（Dr）10.16mm
・歯幅：（T）8.7mm

規格表

歯数	S	GD
8	6.4	22
9	6.4	29
10	6.4	34
11	6.4	39
12	6.4	44
13	6.4	49

加工寸法
新JIS（B1301-1996）

適応軸穴 D （H7）	キー溝 b×t2 （Js9)	セットスクリュー M
Φ 10	3×1.4	M4
Φ 12	4×1.8	M5
Φ 13～17	5×2.3	M6
Φ 18～22	6×2.8	M6
Φ 23～30	8×3.3	M8
Φ 31～38	10×3.3
Φ 39～44	12×3.3
Φ 45～50	14×3.8	M10
Φ 51～55	16×4.3	M12
Φ 56～58	16×4.3
Φ 59～60	18×4.4
Φ 61～65	18×4.4

適応軸穴 D （H7）	キー溝 b×t2 （Js9)	セットスクリュー M
Φ 66～70	20×4.9	M16
Φ 71～75	20×4.9
Φ 76～80	22×5.4
Φ 81～85	22×5.4
Φ 86～95	25×5.4
Φ 96～110	28×6.4
Φ 111～130	32×7.4	M20
Φ 131～150	36×8.4	M20

製品仕様

型番	歯数	外径 Do	ピッチ径 Dp	軸穴径 d			ボス径 BD	ボス長さ BL	形状	材質	重量 kg
型番	歯数	外径 Do	ピッチ径 Dp	下穴	最小	最大	ボス径 BD	ボス長さ BL	形状	材質	重量 kg
NK 50B	8	48	41.48	10	11	13.5	★30	25	削出仕様	歯先高周波焼入機械構造用炭素鋼	0.12
	9	53	46.42	10	11	18	★34	25			0.20
	10	58	51.37	10	11	22	★40	25			0.27
	11	64	56.35	12	13	28	★45.5	25			0.33
	12	69	61.34	12	13	30	★50	25			0.41
	13	74	66.34	12	13	32	★51	25			0.46
	14	79	71.34	12	13	32	52	25			0.52
	15	84	76.35	12	13	35	57	25			0.62
	16	89	81.37	14	15	40	62	25			0.72
	17	94	86.39	14	15	45	67	25			0.83
	18	100	91.42	14	15	48	72	28			1.00
	19	105	96.45	14	15	48	73	28			1.10
	20	110	101.48	14	15	48	73	28			1.20
	21	115	106.51	14	15	48	73	28			1.20
	22	120	111.55	16	17	48	73	28			1.30
	23	125	116.58	16	17	48	73	28			1.30
	24	130	121.62	16	17	48	73	28			1.40
	25	135	126.66	16	17	48	73	28			1.50
	26	140	131.70	16	17	48	73	28			1.50
	27	145	136.74	16	17	48	73	28			1.50
	28	150	141.79	16	17	48	73	28			1.60
	29	155	146.83	16	17	48	73	28			1.70
	30	161	151.87	16	17	48	73	28			1.80
	31	166	156.92	16	17	48	73	28			1.85
	32	171	161.96	16	17	48	73	28			1.90
	33	176	167.01	16	17	48	73	28			2.00
	34	181	172.05	16	17	48	73	28			2.10
	35	186	177.10	16	17	48	73	28			2.20
	36	191	182.14	19	20	55	83	35			2.85
	37	196	187.19	19	20	55	83	35			2.95
	38	201	192.24	19	20	55	83	35			3.05
	39	206	197.29	19	20	55	83	35			3.15
	40	211	202.33	19	20	55	83	35			3.25
	41	216	207.38	19	20	55	83	35			3.40
	42	221	212.43	19	20	55	83	35			3.50
	43	226	217.48	19	20	55	83	35			3.60
	44	231	222.53	19	20	55	83	35			3.70
	45	237	227.58	19	20	55	83	35			3.85

製品仕様

型番	歯数	外径 Do	ピッチ径 Dp	軸穴径 d			ボス径 BD	ボス長さ BL	形状	材質	重量 kg
型番	歯数	外径 Do	ピッチ径 Dp	下穴	最小	最大	ボス径 BD	ボス長さ BL	形状	材質	重量 kg
NK 50B	46	242	232.63	19	20	55	83	35	削出仕様	歯先高周波焼入機械構造用炭素鋼	3.96
	47	247	237.68	19	20	55	83	35			4.09
	48	252	242.73	19	20	55	83	35			4.20
	49	257	247.78	19	20	55	83	35			4.35
	50	262	252.83	19	20	55	83	35			4.50
	51	267	257.88	19	20	55	83	35			4.62
	52	272	262.92	19	20	55	83	35			4.76
	53	277	267.97	19	20	55	83	35			4.91
	54	282	273.02	19	20	55	83	35			5.05
	55	287	278.08	19	20	55	83	35			5.20
	56	292	283.13	19	20	55	83	35			5.36
	57	297	288.18	19	20	55	83	35			5.51
	58	302	293.23	19	20	55	83	35			5.67
	60	312	303.33	19	20	55	83	35			6.00
	65	338	328.58	20	21	63	93	40			7.40
	68	353	343.74	20	21	63	93	40	溶接仕様	普通鋼	7.94
	70	363	353.84	20	21	63	93	40			8.30
	75	388	379.10	20	21	63	93	40			9.35
	80	414	404.36	20	21	66	98	45			10.50
	85	439	429.62	20	21	66	98	45			12.00
	90	464	454.88	20	21	66	98	45			13.20

注：BDに★印付のスプロケットはボス外形に溝があります。

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

止めネジ数量

角度

(°)

最小発注数量

8	11	-	-	-	-	-	1個
8	12	4	1.8	M5	2	120	1個
8	13	5	2.3	M6	2	120	1個
9	11	-	-	-	-	-	1個
9	12	4	1.8	M5	2	120	1個
9	13	5	2.3	M6	2	120	1個
9	14	5	2.3	M6	2	120	1個
10	11	-	-	-	-	-	1個
10	12	4	1.8	M5	2	120	1個
10	13	5	2.3	M6	2	120	1個
10	14	5	2.3	M6	2	120	1個
10	21	6	2.8	M6	2	120	1個
11	13	5	2.3	M6	2	120	1個
11	14	5	2.3	M6	2	120	1個
11	21	6	2.8	M6	2	120	1個
11	23	8	3.3	M8	2	120	1個
11	26	8	3.3	M8	2	120	1個
11	27	8	3.3	M8	2	120	1個
11	28	8	3.3	M8	2	120	1個
12	13	5	2.3	M6	2	120	1個
12	14	5	2.3	M6	2	120	1個
12	21	6	2.8	M6	2	120	1個
12	23	8	3.3	M8	2	120	1個
12	26	8	3.3	M8	2	120	1個
12	27	8	3.3	M8	2	120	1個
12	29	8	3.3	M8	2	120	1個
13	13	5	2.3	M6	2	120	1個
13	21	6	2.8	M6	2	120	1個
13	23	8	3.3	M8	2	120	1個
13	26	8	3.3	M8	2	120	1個
13	27	8	3.3	M8	2	120	1個
13	29	8	3.3	M8	2	120	1個
13	31	10	3.3	M8	2	120	1個
14	13	5	2.3	M6	2	120	1個
14	21	6	2.8	M6	2	120	1個
14	23	8	3.3	M8	2	120	1個
14	26	8	3.3	M8	2	120	1個
14	27	8	3.3	M8	2	120	1個
14	29	8	3.3	M8	2	120	1個
14	31	10	3.3	M8	2	120	1個
15	13	5	2.3	M6	2	120	1個
15	21	6	2.8	M6	2	120	1個
15	23	8	3.3	M8	2	120	1個
15	26	8	3.3	M8	2	120	1個
15	27	8	3.3	M8	2	120	1個
15	29	8	3.3	M8	2	120	1個
15	31	10	3.3	M8	2	120	1個
15	33	10	3.3	M8	2	120	1個
15	34	10	3.3	M8	2	120	1個
16	21	6	2.8	M6	2	120	1個
16	23	8	3.3	M8	2	120	1個
16	26	8	3.3	M8	2	120	1個
16	27	8	3.3	M8	2	120	1個
16	29	8	3.3	M8	2	120	1個
16	31	10	3.3	M8	2	120	1個
16	33	10	3.3	M8	2	120	1個
16	34	10	3.3	M8	2	120	1個
16	36	10	3.3	M8	2	120	1個
16	37	10	3.3	M8	2	120	1個
16	39	12	3.3	M8	2	120	1個

通常単価(税別) (税込単価)	通常出荷日

2,681円 ( 2,949円 )	6日目
2,814円 ( 3,095円 )	6日目
2,681円 ( 2,949円 )	6日目
2,914円 ( 3,205円 )	6日目
3,060円 ( 3,366円 )	6日目
2,914円 ( 3,205円 )	6日目
2,914円 ( 3,205円 )	6日目
2,617円 ( 2,879円 )	6日目
2,617円 ( 2,879円 )	6日目
2,617円 ( 2,879円 )	6日目
2,617円 ( 2,879円 )	6日目
2,617円 ( 2,879円 )	6日目
2,692円 ( 2,961円 )	6日目
2,692円 ( 2,961円 )	6日目
2,692円 ( 2,961円 )	6日目
2,692円 ( 2,961円 )	6日目
2,692円 ( 2,961円 )	6日目
2,692円 ( 2,961円 )	6日目
2,964円 ( 3,260円 )	6日目
2,582円 ( 2,840円 )	6日目
2,582円 ( 2,840円 )	6日目
2,582円 ( 2,840円 )	6日目
2,582円 ( 2,840円 )	6日目
2,582円 ( 2,840円 )	6日目
2,711円 ( 2,982円 )	6日目
2,582円 ( 2,840円 )	6日目
2,659円 ( 2,925円 )	6日目
2,659円 ( 2,925円 )	6日目
2,659円 ( 2,925円 )	6日目
2,659円 ( 2,925円 )	6日目
2,659円 ( 2,925円 )	6日目
2,659円 ( 2,925円 )	6日目
2,659円 ( 2,925円 )	6日目
2,749円 ( 3,024円 )	6日目
2,749円 ( 3,024円 )	6日目
2,749円 ( 3,024円 )	6日目
2,749円 ( 3,024円 )	6日目
2,749円 ( 3,024円 )	6日目
2,749円 ( 3,024円 )	6日目
2,749円 ( 3,024円 )	6日目
2,873円 ( 3,160円 )	6日目
2,873円 ( 3,160円 )	6日目
3,020円 ( 3,322円 )	6日目
2,873円 ( 3,160円 )	6日目
2,873円 ( 3,160円 )	6日目
2,873円 ( 3,160円 )	6日目
2,873円 ( 3,160円 )	6日目
2,873円 ( 3,160円 )	6日目
3,017円 ( 3,319円 )	6日目
2,789円 ( 3,068円 )	6日目
2,789円 ( 3,068円 )	6日目
2,789円 ( 3,068円 )	6日目
2,789円 ( 3,068円 )	6日目
2,789円 ( 3,068円 )	6日目
2,789円 ( 3,068円 )	6日目
2,789円 ( 3,068円 )	6日目
2,789円 ( 3,068円 )	6日目
2,929円 ( 3,222円 )	6日目
2,789円 ( 3,068円 )	6日目
2,789円 ( 3,068円 )	6日目

...

基本情報

基本情報

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
チェーン
ローラーチェーンです。ミスミ品にて適合するチェーンを指定寸からお選びいただけます。
ミスミ
スプロケット　４０Ｂ
スチール・ステンレス・表面処理のスプロケットです。軸穴加工タイプのほか、自由に追加工可能な軸穴粗加工品（S仕様）も用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
