標準スプロケット 40B形セミFシリーズ軸穴加工済（新JISキー）

Name: 標準スプロケット 40B形 セミFシリーズ 軸穴加工済（新JISキー）
Brand: 片山チエン
SKU: 221000501517
Rating: 5 (2 reviews)

カタログ |

通常単価(税別): 2,387円～22,452円

税込単価: 2,626円～24,697円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速に...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

詳細を確認

よく一緒に見られています

片山チエン

標準スプロケット40B形

通常価格(税別)： 374円 (税込価格：411円)

通常出荷日：在庫品1日目

よく一緒に見られています

片山チエン

FBN40B フィニッシュドボアスプロケット

通常価格(税別)： 771円 (税込価格：848円)

通常出荷日：在庫品1日目

未確定：候補が1,326型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

・チェーン：No.40
・チェーンピッチ：（P）12.70mm
・ローラリンク内幅：（W）7.95mm
・ローラ外径：（Dr）7.92mm
・歯幅：（T）7.2mm

規格表

歯数	S	GD
8	5.2	18
9	5.2	23
10	5.2	27
11	5.2	31
12	5.2	35

加工寸法
新JIS（B1301-1996）

適応軸穴 D （H7）	キー溝 b×t2 （Js9)	セットスクリュー M
Φ 10	3×1.4	M4
Φ 12	4×1.8	M5
Φ 13～17	5×2.3	M6
Φ 18～22	6×2.8	M6
Φ 23～30	8×3.3	M8
Φ 31～38	10×3.3
Φ 39～44	12×3.3
Φ 45～50	14×3.8	M10
Φ 51～55	16×4.3	M12
Φ 56～58	16×4.3
Φ 59～60	18×4.4
Φ 61～65	18×4.4

適応軸穴 D （H7）	キー溝 b×t2 （Js9)	セットスクリュー M
Φ 66～70	20×4.9	M16
Φ 71～75	20×4.9
Φ 76～80	22×5.4
Φ 81～85	22×5.4
Φ 86～95	25×5.4
Φ 96～110	28×6.4
Φ 111～130	32×7.4	M20
Φ 131～150	36×8.4	M20

製品仕様

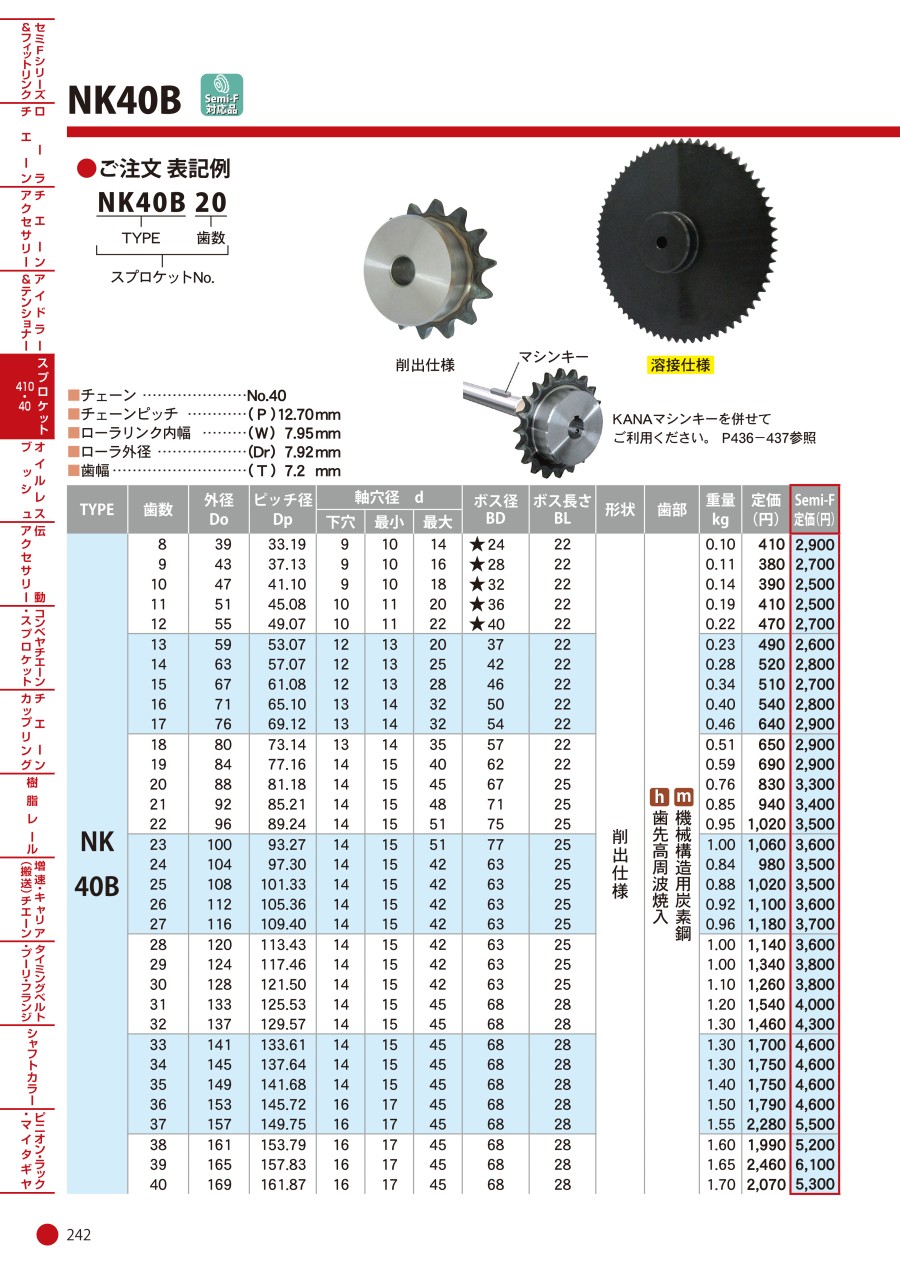

型番	歯数	外径 Do	ピッチ径 Dp	軸穴径 d			ボス径 BD	ボス長さ BL	形状	材質	重量 kg
型番	歯数	外径 Do	ピッチ径 Dp	下穴	最小	最大	ボス径 BD	ボス長さ BL	形状	材質	重量 kg
NK 40B	8	39	33.19	9	10	14	★24	22	削出仕様	歯先高周波焼入機械構造用炭素鋼	0.10
	9	43	37.13	9	10	16	★28	22			0.11
	10	47	41.10	9	10	18	★32	22			0.14
	11	51	45.08	10	11	20	★36	22			0.19
	12	55	49.07	10	11	22	★40	22			0.22
	13	59	53.07	12	13	20	37	22			0.23
	14	63	57.07	12	13	25	42	22			0.28
	15	67	61.08	12	13	28	46	22			0.34
	16	71	65.10	13	14	32	50	22			0.40
	17	76	69.12	13	14	32	54	22			0.46
	18	80	73.14	13	14	35	57	22			0.51
	19	84	77.16	14	15	40	62	22			0.59
	20	88	81.18	14	15	45	67	25			0.76
	21	92	85.21	14	15	48	71	25			0.85
	22	96	89.24	14	15	51	75	25			0.95
	23	100	93.27	14	15	51	77	25			1.00
	24	104	97.30	14	15	42	63	25			0.84
	25	108	101.33	14	15	42	63	25			0.88
	26	112	105.36	14	15	42	63	25			0.92
	27	116	109.40	14	15	42	63	25			0.96
	28	120	113.43	14	15	42	63	25			1.00
	29	124	117.46	14	15	42	63	25			1.00
	30	128	121.50	14	15	42	63	25			1.10
	31	133	125.53	14	15	45	68	28			1.20
	32	137	129.57	14	15	45	68	28			1.30
	33	141	133.61	14	15	45	68	28			1.30
	34	145	137.64	14	15	45	68	28			1.30
	35	149	141.68	14	15	45	68	28			1.40
	36	153	145.72	16	17	45	68	28			1.50
	37	157	149.75	16	17	45	68	28			1.55
	38	161	153.79	16	17	45	68	28			1.60
	39	165	157.83	16	17	45	68	28			1.65
	40	169	161.87	16	17	45	68	28			1.70
	41	173	165.91	16	17	48	73	32			2.00
	42	177	169.95	16	17	48	73	32			2.05
	43	181	173.98	16	17	48	73	32			2.10
	44	185	178.02	16	17	48	73	32			2.17
	45	189	182.06	16	17	48	73	32			2.25
	46	193	186.10	16	17	48	73	32			2.30
	47	197	190.14	16	17	48	73	32			2.37
	48	201	194.18	16	17	48	73	32			2.45
	49	205	198.22	16	17	48	73	32			2.51
	50	209	202.26	16	17	48	73	32			2.60

製品仕様

型番	歯数	外径 Do	ピッチ径 Dp	軸穴径 d			ボス径 BD	ボス長さ BL	形状	材質	重量 kg
型番	歯数	外径 Do	ピッチ径 Dp	下穴	最小	最大	ボス径 BD	ボス長さ BL	形状	材質	重量 kg
NK 40B	51	214	206.30	16	17	48	73	32	削出仕様	歯先高周波焼入機械構造用炭素鋼	2.65
	52	218	210.34	16	17	48	73	32			2.72
	53	222	214.38	16	17	48	73	32			2.80
	54	226	218.42	16	17	48	73	32			2.90
	55	230	222.46	16	17	48	73	32			2.96
	56	234	226.50	16	17	48	73	32			3.04
	60	250	242.66	16	17	48	73	32			3.40
	64	266	258.83	16	17	48	73	32	削出仕様	機械構造用炭素鋼	3.73
	65	270	262.87	16	17	55	83	32			4.10
	68	282	274.99	16	17	55	83	32			4.35
	70	290	283.07	16	17	55	83	32			4.57
	72	299	291.16	20	21	55	83	32			4.80
	75	311	303.28	20	21	55	83	32			5.10
	80	331	323.49	20	21	60	88	35	溶接仕様	普通鋼	5.90
	85	351	343.69	20	21	60	88	35			6.50
	90	371	363.90	20	21	60	88	35			7.15

注：BDに★印付のスプロケットはボス外形に溝があります。
