片山チエン

標準スプロケット 35B形セミFシリーズ軸穴加工済（新JISキー）

Name: 標準スプロケット 35B形 セミFシリーズ 軸穴加工済（新JISキー）
Brand: 片山チエン
SKU: 221000501506
Rating: 5 (3 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): 2,309円～8,736円

税込単価: 2,540円～9,610円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

標準スプロケット35B形

3.8

通常価格(税別)： 298円 (税込価格：328円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

FBN35B フィニッシュドボアスプロケット

4.6

通常価格(税別)： 759円 (税込価格：835円)

通常出荷日：在庫品1日目

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品...

詳細情報を確認する

スプロケット形状
B形
チエーンNo.
35
列数
1
種類
軸穴加工タイプ
材質
スチール
チェーンタイプ
標準
軸種類
軸穴加工済

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が824型番あります。

商品情報
型番リスト
詳細情報

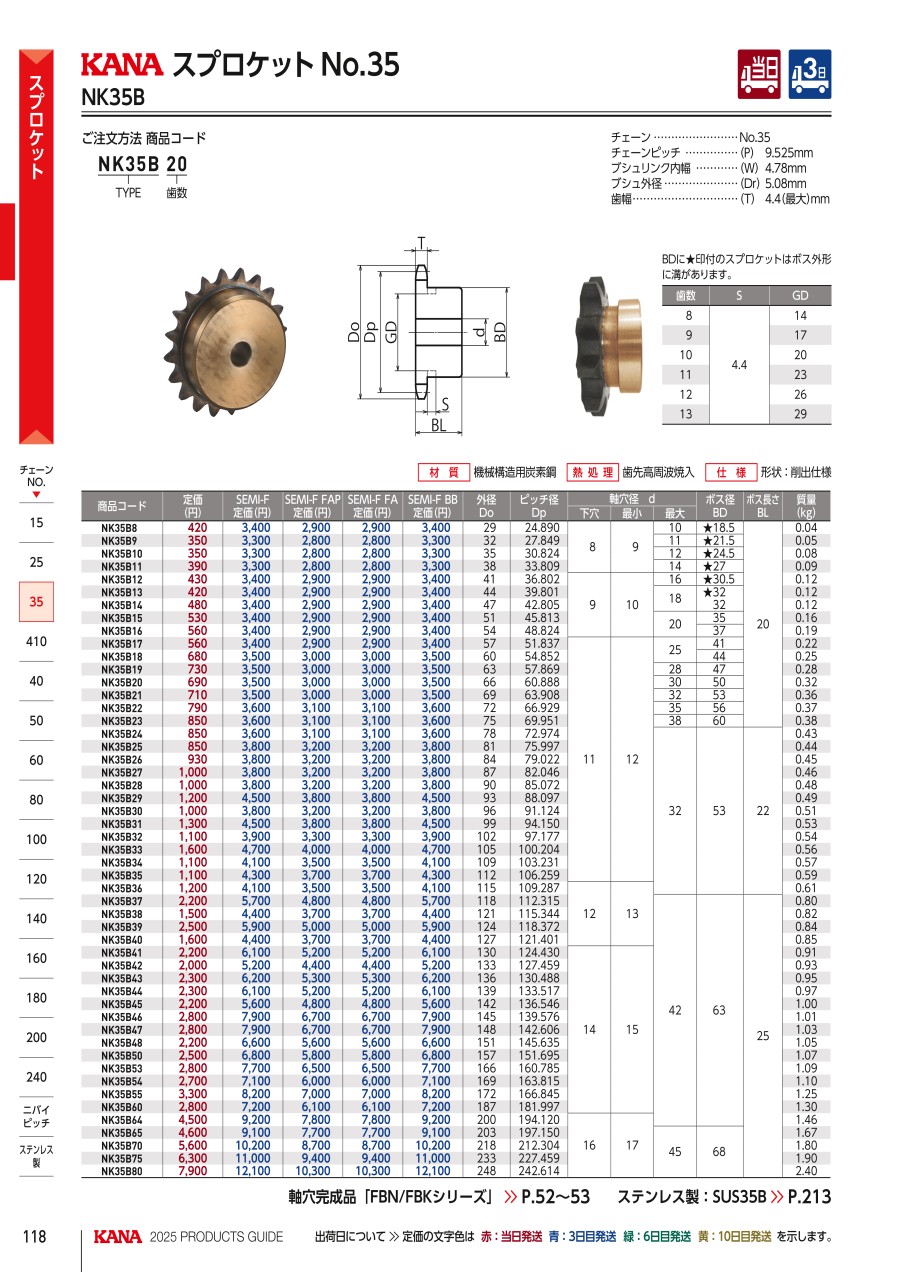

カタログ

商品情報

外形図

製品仕様

チェーン：No.35
チェーンピッチ（P）：9.525mm
ブッシュリンク内幅（W）：4.78mm
ブッシュ外径（Dr）：5.08mm
歯幅（T）：4.3mm

※KANAマシンキーを併せてご利用ください。

規格表

※赤枠はP215 K35Bと共通仕様です。

※BDに★印付のスプロケットはボス外径に溝があります。

歯数	S	GD
8	4.4	14
9	4.4	17
10	4.4	20
11	4.4	23
12	4.4	26
13	4.4	29

加工寸法
新JIS（B1301-1996）

適応軸穴 D （H7）	キー溝 b×t2 （Js9)	セットスクリュー M
Φ 10	3×1.4	M4
Φ 12	4×1.8	M5
Φ 13～17	5×2.3	M6
Φ 18～22	6×2.8	M6
Φ 23～30	8×3.3	M8
Φ 31～38	10×3.3
Φ 39～44	12×3.3
Φ 45～50	14×3.8	M10
Φ 51～55	16×4.3	M12
Φ 56～58	16×4.3
Φ 59～60	18×4.4
Φ 61～65	18×4.4
Φ 66～70	20×4.9	M16
Φ 71～75	20×4.9
Φ 76～80	22×5.4
Φ 81～85	22×5.4
Φ 86～95	25×5.4
Φ 96～110	28×6.4
Φ 111～130	32×7.4	M20
Φ 131～150	36×8.4	M20

型番リスト

表示件数

...

型番

歯数

(T)

軸穴径ｄ

(mm)

キー溝巾 b

(mm)

キー溝深さ t2

(mm)

止めネジサイズ　M

止めネジ数量

角度

(°)

最小発注数量

8	9	-	-	-	-	-	1個
8	10	3	1.4	M4	2	120	1個
9	9	-	-	-	-	-	1個
9	11	-	-	-	-	-	1個
10	9	-	-	-	-	-	1個
10	11	-	-	-	-	-	1個
11	9	-	-	-	-	-	1個
11	11	-	-	-	-	-	1個
11	13	5	2.3	M6	2	120	1個
12	11	-	-	-	-	-	1個
12	13	5	2.3	M6	2	120	1個
13	11	-	-	-	-	-	1個
13	13	5	2.3	M6	2	120	1個
14	11	-	-	-	-	-	1個
14	13	5	2.3	M6	2	120	1個
15	11	-	-	-	-	-	1個
15	13	5	2.3	M6	2	120	1個
16	11	-	-	-	-	-	1個
16	13	5	2.3	M6	2	120	1個
17	13	5	2.3	M6	2	120	1個
17	21	6	2.8	M6	2	120	1個
17	23	8	3.3	M8	2	120	1個
18	13	5	2.3	M6	2	120	1個
18	21	6	2.8	M6	2	120	1個
18	23	8	3.3	M8	2	120	1個
19	13	5	2.3	M6	2	120	1個
19	21	6	2.8	M6	2	120	1個
19	23	8	3.3	M8	2	120	1個
19	26	8	3.3	M8	2	120	1個
19	27	8	3.3	M8	2	120	1個
20	13	5	2.3	M6	2	120	1個
20	21	6	2.8	M6	2	120	1個
20	23	8	3.3	M8	2	120	1個
20	26	8	3.3	M8	2	120	1個
20	27	8	3.3	M8	2	120	1個
20	29	8	3.3	M8	2	120	1個
21	13	5	2.3	M6	2	120	1個
21	21	6	2.8	M6	2	120	1個
21	23	8	3.3	M8	2	120	1個
21	26	8	3.3	M8	2	120	1個
21	27	8	3.3	M8	2	120	1個
21	29	8	3.3	M8	2	120	1個
21	31	10	3.3	M8	2	120	1個
22	13	5	2.3	M6	2	120	1個
22	21	6	2.8	M6	2	120	1個
22	23	8	3.3	M8	2	120	1個
22	26	8	3.3	M8	2	120	1個
22	27	8	3.3	M8	2	120	1個
22	29	8	3.3	M8	2	120	1個
22	31	10	3.3	M8	2	120	1個
22	33	10	3.3	M8	2	120	1個
22	34	10	3.3	M8	2	120	1個
22	35	10	3.3	M8	2	120	1個
23	13	5	2.3	M6	2	120	1個
23	21	6	2.8	M6	2	120	1個
23	23	8	3.3	M8	2	120	1個
23	26	8	3.3	M8	2	120	1個
23	27	8	3.3	M8	2	120	1個
23	29	8	3.3	M8	2	120	1個
23	31	10	3.3	M8	2	120	1個

通常単価(税別) (税込単価)	通常出荷日

2,568円 ( 2,825円 )	6日目
3,379円 ( 3,717円 )	在庫品1日目当日出荷可能
2,347円 ( 2,582円 )	6日目
2,309円 ( 2,540円 )	6日目
2,347円 ( 2,582円 )	6日目
2,309円 ( 2,540円 )	6日目
2,506円 ( 2,757円 )	6日目
2,506円 ( 2,757円 )	6日目
2,631円 ( 2,894円 )	6日目
2,576円 ( 2,834円 )	6日目
2,576円 ( 2,834円 )	6日目
2,436円 ( 2,680円 )	6日目
2,436円 ( 2,680円 )	6日目
2,466円 ( 2,713円 )	6日目
2,398円 ( 2,638円 )	6日目
2,437円 ( 2,681円 )	6日目
2,437円 ( 2,681円 )	6日目
2,554円 ( 2,809円 )	6日目
2,547円 ( 2,802円 )	6日目
2,507円 ( 2,758円 )	6日目
2,632円 ( 2,895円 )	6日目
2,507円 ( 2,758円 )	6日目
2,642円 ( 2,906円 )	6日目
2,516円 ( 2,768円 )	6日目
2,516円 ( 2,768円 )	6日目
2,449円 ( 2,694円 )	6日目
2,449円 ( 2,694円 )	6日目
2,449円 ( 2,694円 )	6日目
2,557円 ( 2,813円 )	6日目
2,449円 ( 2,694円 )	6日目
2,624円 ( 2,886円 )	6日目
2,624円 ( 2,886円 )	6日目
2,624円 ( 2,886円 )	6日目
2,624円 ( 2,886円 )	6日目
2,624円 ( 2,886円 )	6日目
2,624円 ( 2,886円 )	6日目
2,653円 ( 2,918円 )	6日目
2,653円 ( 2,918円 )	6日目
2,653円 ( 2,918円 )	6日目
2,653円 ( 2,918円 )	6日目
2,653円 ( 2,918円 )	6日目
2,653円 ( 2,918円 )	6日目
2,653円 ( 2,918円 )	6日目
2,652円 ( 2,917円 )	6日目
2,652円 ( 2,917円 )	6日目
2,652円 ( 2,917円 )	6日目
2,652円 ( 2,917円 )	6日目
2,652円 ( 2,917円 )	6日目
2,652円 ( 2,917円 )	6日目
2,652円 ( 2,917円 )	6日目
2,652円 ( 2,917円 )	6日目
2,652円 ( 2,917円 )	6日目
2,519円 ( 2,771円 )	6日目
2,608円 ( 2,869円 )	6日目
2,608円 ( 2,869円 )	6日目
2,608円 ( 2,869円 )	6日目
2,608円 ( 2,869円 )	6日目
2,608円 ( 2,869円 )	6日目
2,608円 ( 2,869円 )	6日目
2,608円 ( 2,869円 )	6日目

...

基本情報

基本情報

セミFシリーズとは下孔品をご要望の軸穴加工（内径・キー溝・タップ）を施し完成品として簡単手配且つ迅速にお届けするシステムです。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
