ＣＫＤ

マルチレックスバルブ AG34/44シリーズ

カタログ |

通常単価(税別): 5,221円～10,757円

税込単価: 5,743円～11,833円

通常出荷日：在庫品1日目～43日目一部当日出荷可能

NO加圧形の直動式3ポート電磁弁単体。【特長】・接続口径：Rc1/8、Rc1/4、Rc3/8、1/4N...

詳細を確認

4.54.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

ＣＫＤ

【在庫品】マルチレックスバルブ AG31／41シリーズ

通常価格(税別)： 4,332円 (税込価格：4,765円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＣＫＤ

【在庫品】マルチレックスバルブ AG33／43シリーズ

通常価格(税別)： 5,394円 (税込価格：5,933円)

通常出荷日：在庫品1日目

未確定：候補が33型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

直動式 3ポート電磁弁

内部構造および部品リスト

品番	部品名称	材質
1	ソケット	C3604（SUS303）	黄銅（ステンレス）
2	コイル	-	-
3	コアー組立	SUS405相当・316L・403※1	ステンレス
4	シェーディングコイル	Cu（ボディステンレスのときAg）	銅（ボディステンレスのとき銀）
5	プランジャ	SUS405相当	ステンレス
6	NO弁シール	FKM（FKM・EPDM）	NBR：ニトリルゴム（FKM：フッ素ゴム）（EPDM：エチレンプロピレンゴム）
7	NC弁シール	NBR（FKM・EPDM）
8	Oリング	NBR（FKM・EPDM）（サイズ：AS568-019）
9	プランジャばね	SUS304	ステンレス
10	ボディ	C3771（SUS303）	黄銅（ステンレス）

※1：ボディ・シール材質組合せ記号が、無記号とH以外の場合：SUS405相当・316L・430

※2：（）内はオプション

外形図

AG34シリーズの外形寸法図

AG34シリーズのオプション外形寸法図

取付板形番	適用機種
AG3-GE-100106-MOUNT-PLATE-KIT （取付板No.1）	AG34全シリーズ

材質：鋼・亜鉛めっき処理

AG44シリーズの外形寸法図

注1 接続口径がGおよびNPTねじの場合も外形寸法は同じです。

形番	A	B	C	D	E
AG44-02-1～4	36	28	11	68	99.5
AG44-03-1～4	40	28	12	71	106

AG44シリーズのオプション外形寸法図

取付板形番	適用機種
AG4-GE-100106-MOUNT-PLATE-KIT （取付板No.1）	AG44-02・03-1～4シリーズステンレスボディ AG44-02-1～4-D・E・L・M・R
AG4-GE-100159-MOUNT-PLATE-KIT （取付板No.2）	ステンレスボディ AG44-03-1～4-D・E・L・M・R

材質：鋼・亜鉛めっき処理

型番リスト

表示件数

型番

接続種類

配管ねじの呼び

ボディ材質

オリフィス径

(φ)

オリフィス径（トップ）（φ）

シール材質

コイル記号

取付板

電圧

最高作動圧力差(空気、AC/DC)

(MPa)

最小発注数量

Rc	1/8	[黄銅・青銅] 黄銅	1.5	1.5	ニトリルゴム	無記号（オプションあり）	あり	AC200V	1.0	1個
Rc	1/8	[黄銅・青銅] 黄銅	1.5	1.5	ニトリルゴム	無記号（オプションなし）	なし	AC200V	1.0	1個
Rc	1/8	[黄銅・青銅] 黄銅	2	2.0	ニトリルゴム	無記号（オプションあり）	あり	AC100V	0.7	1個
Rc	1/8	[黄銅・青銅] 黄銅	2	2.0	ニトリルゴム	無記号（オプションあり）	あり	AC200V	0.7	1個
Rc	1/8	[黄銅・青銅] 黄銅	2	2.0	ニトリルゴム	無記号（オプションなし）	なし	AC100V	0.7	1個
Rc	1/8	[黄銅・青銅] 黄銅	2	2.0	ニトリルゴム	無記号（オプションなし）	なし	AC200V	0.7	1個
Rc	1/4	[黄銅・青銅] 黄銅	1.5	1.5	ニトリルゴム	無記号（オプションあり）	あり	AC100V	1.0	1個
Rc	1/4	[黄銅・青銅] 黄銅	1.5	1.5	ニトリルゴム	無記号（オプションあり）	あり	AC200V	1.0	1個
Rc	1/4	[黄銅・青銅] 黄銅	1.5	1.5	ニトリルゴム	無記号（オプションなし）	なし	AC100V	1.0	1個
Rc	1/4	[黄銅・青銅] 黄銅	1.5	1.5	ニトリルゴム	無記号（オプションなし）	なし	AC200V	1.0	1個
Rc	1/4	[黄銅・青銅] 黄銅	2	2.0	ニトリルゴム	無記号（オプションあり）	あり	AC100V	0.7	1個
Rc	1/4	[黄銅・青銅] 黄銅	2	2.0	ニトリルゴム	無記号（オプションあり）	あり	AC200V	0.7	1個
Rc	1/4	[黄銅・青銅] 黄銅	2	2.0	ニトリルゴム	無記号（オプションなし）	なし	AC100V	0.7	1個
Rc	1/4	[黄銅・青銅] 黄銅	2	2.0	ニトリルゴム	無記号（オプションなし）	なし	AC200V	0.7	1個
Rc	1/4	[黄銅・青銅] 黄銅	2	2.0	ニトリルゴム	無記号（オプションあり）	あり	AC100V	1.2	1個
Rc	1/4	[黄銅・青銅] 黄銅	2	2.0	ニトリルゴム	無記号（オプションあり）	あり	AC200V	1.2	1個
Rc	1/4	[黄銅・青銅] 黄銅	2	2.0	ニトリルゴム	無記号（オプションなし）	なし	AC100V	1.2	1個
Rc	1/4	[黄銅・青銅] 黄銅	2	2.0	ニトリルゴム	無記号（オプションなし）	なし	AC200V	1.2	1個
Rc	1/4	[黄銅・青銅] 黄銅	3	2.0	ニトリルゴム	無記号（オプションあり）	あり	AC100V	1.2	1個
Rc	1/4	[黄銅・青銅] 黄銅	3	2.0	ニトリルゴム	無記号（オプションあり）	あり	AC200V	1.2	1個
Rc	1/4	[黄銅・青銅] 黄銅	3	2.0	ニトリルゴム	無記号（オプションなし）	なし	AC100V	1.2	1個
Rc	1/4	[黄銅・青銅] 黄銅	3	2.0	ニトリルゴム	無記号（オプションなし）	なし	AC200V	1.2	1個
Rc	1/4	[黄銅・青銅] 黄銅	3	3.0	ニトリルゴム	無記号（オプションあり）	あり	AC100V	0.4	1個
Rc	1/4	[黄銅・青銅] 黄銅	3	3.0	ニトリルゴム	無記号（オプションあり）	あり	AC200V	0.4	1個
Rc	1/4	[黄銅・青銅] 黄銅	3	3.0	ニトリルゴム	無記号（オプションなし）	なし	AC100V	0.4	1個
Rc	1/4	[黄銅・青銅] 黄銅	3	3.0	ニトリルゴム	無記号（オプションなし）	なし	AC200V	0.4	1個
Rc	3/8	[黄銅・青銅] 黄銅	3	2.0	ニトリルゴム	無記号（オプションあり）	あり	AC100V	1.2	1個
Rc	3/8	[黄銅・青銅] 黄銅	3	2.0	ニトリルゴム	無記号（オプションあり）	あり	AC200V	1.2	1個
Rc	3/8	[黄銅・青銅] 黄銅	3	2.0	ニトリルゴム	無記号（オプションなし）	なし	AC100V	1.2	1個
Rc	3/8	[黄銅・青銅] 黄銅	3	2.0	ニトリルゴム	無記号（オプションなし）	なし	AC200V	1.2	1個
Rc	3/8	[黄銅・青銅] 黄銅	3	3.0	ニトリルゴム	無記号（オプションあり）	あり	AC200V	0.4	1個
Rc	3/8	[黄銅・青銅] 黄銅	3	3.0	ニトリルゴム	無記号（オプションなし）	なし	AC200V	0.4	1個
NPT	1/4	[ステンレス] ステンレス	3	3.0	フッ素ゴム	無記号（オプションなし）	なし	AC100V	0.4	1個

通常単価(税別) (税込単価)	通常出荷日

5,419円 ( 5,961円 )	在庫品1日目当日出荷可能
5,287円 ( 5,816円 )	在庫品1日目当日出荷可能
5,419円 ( 5,961円 )	在庫品1日目当日出荷可能
5,419円 ( 5,961円 )	在庫品1日目当日出荷可能
5,221円 ( 5,743円 )	在庫品1日目当日出荷可能
5,221円 ( 5,743円 )	在庫品1日目当日出荷可能
5,419円 ( 5,961円 )	在庫品1日目当日出荷可能
5,419円 ( 5,961円 )	在庫品1日目当日出荷可能
5,746円 ( 6,321円 )	在庫品1日目当日出荷可能
5,221円 ( 5,743円 )	在庫品1日目当日出荷可能
5,419円 ( 5,961円 )	在庫品1日目当日出荷可能
5,419円 ( 5,961円 )	在庫品1日目当日出荷可能
5,486円 ( 6,035円 )	在庫品1日目当日出荷可能
5,221円 ( 5,743円 )	在庫品1日目当日出荷可能
7,937円 ( 8,731円 )	在庫品1日目当日出荷可能
7,937円 ( 8,731円 )	在庫品1日目当日出荷可能
7,740円 ( 8,514円 )	在庫品1日目当日出荷可能
7,740円 ( 8,514円 )	在庫品1日目当日出荷可能
7,937円 ( 8,731円 )	在庫品1日目当日出荷可能
7,937円 ( 8,731円 )	在庫品1日目当日出荷可能
7,740円 ( 8,514円 )	在庫品1日目当日出荷可能
7,750円 ( 8,525円 )	在庫品1日目当日出荷可能
7,937円 ( 8,731円 )	在庫品1日目当日出荷可能
7,937円 ( 8,731円 )	在庫品1日目当日出荷可能
7,740円 ( 8,514円 )	在庫品1日目当日出荷可能
7,749円 ( 8,524円 )	在庫品1日目当日出荷可能
7,937円 ( 8,731円 )	在庫品1日目当日出荷可能
7,937円 ( 8,731円 )	在庫品1日目当日出荷可能
7,740円 ( 8,514円 )	在庫品1日目当日出荷可能
7,740円 ( 8,514円 )	在庫品1日目当日出荷可能
7,937円 ( 8,731円 )	在庫品1日目当日出荷可能
7,740円 ( 8,514円 )	在庫品1日目当日出荷可能
10,757円 ( 11,833円 )	43日目

詳細情報

基本情報

基本情報

NO加圧形の直動式3ポート電磁弁単体。
【特長】
・接続口径：Rc1/8、Rc1/4、Rc3/8、1/4NPT
【用途】
・流体の制御に

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

■CKD商品選定ページはこちら

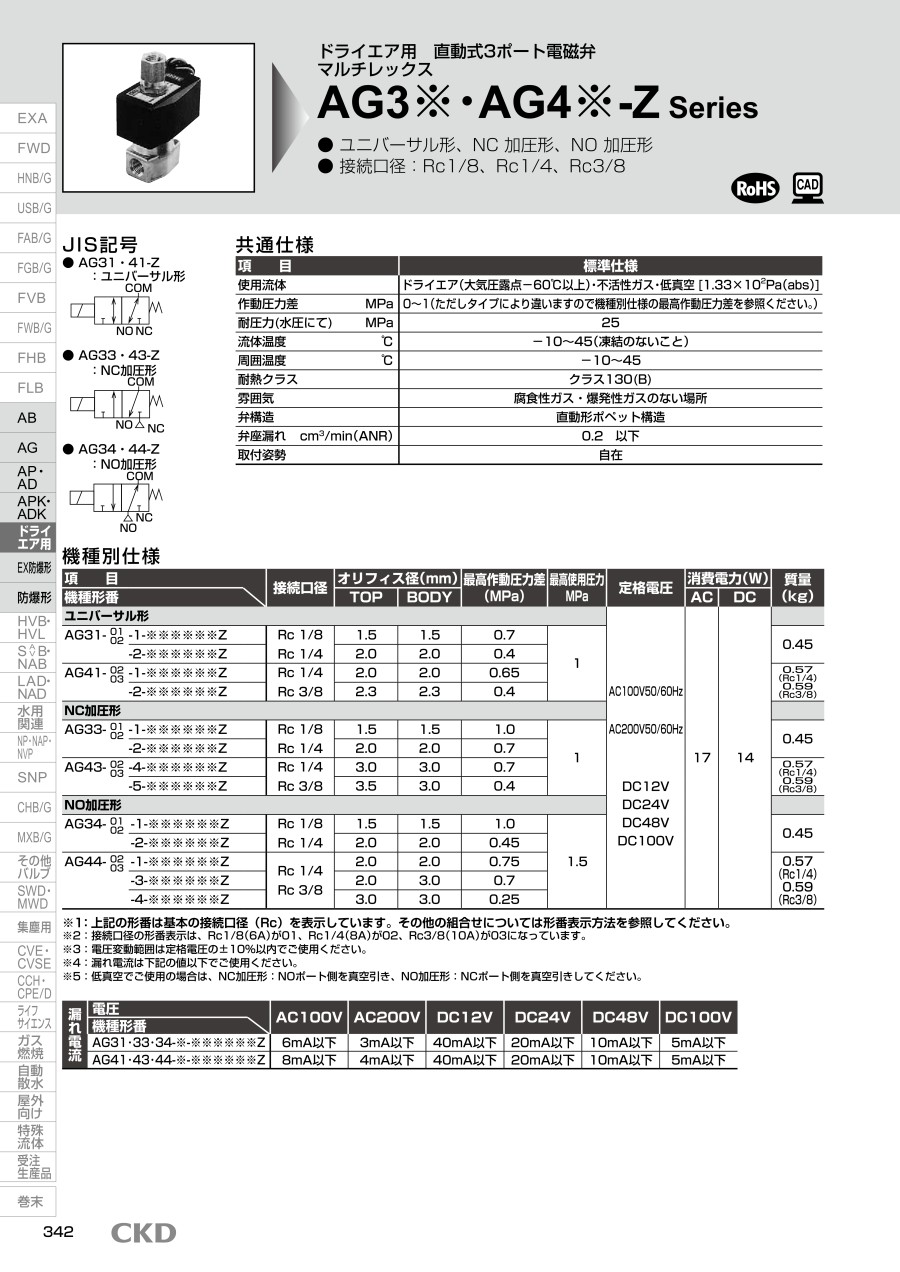

カタログ

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
フルーレックス表示一体形カルマン渦式水用流量センサWFK3000シリーズ
流量センサ。カルマン渦検出方式の採用により流路に可動部がなく、機械的な摩耗やゴミの発生がないため信頼度の高い安定した測定・管理が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マルチレックスバルブ AG34/44シリーズのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

設備用

満足度：4.02023/06/30

自社設備に装着して使っています。毎日稼働させている設備ではありませんが、今のところ何も問題なく使えています。

0人が参考にしています。

制御用の電磁弁として

満足度：5.02019/09/18

当社製品の中で、エアー駆動系であるエアーシリンダ等の制御用の電磁弁としてよく使っています。この電磁弁CKD製は前々から使...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q仕様欄に書いてある以外の流体を使用したいのですが可能ですか。

保障としてはございませんが、流体チェックリストをご用意しております。メーカーホームページ内にある「一般流体用」カタログ内「インフォメーション　巻頭」に記載されている「制御流体チェックリスト」より、一般的な耐食性のご確認をいただけます。

Q流体温度、周囲温度が低くても使用できますか。

流体温度－10℃～、周囲温度－20℃～使用可能ですが、凍結がないようにお願いいたします。凍結が発生した場合、不具合が発生する場合がございます。

この商品を見た人は、こんな商品も見ています

	今見ている商品マルチレックスバルブ AG34/44シリーズ	マルチレックスバルブ	【在庫品】マルチレックスバルブ AG31／41シリーズ	【在庫品】マルチレックスバルブ AG33／43シリーズ	パイロット式2ポート電磁弁マルチレックスバルブ AD11シリーズ	ドライエア用パイロットキック式2ポート電磁弁（マルチレックスバルブ）ADK11-Z-FP2シリーズ
メーカー	ＣＫＤ	ミスミ	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ
通常価格	5,221円-	2,900円 -	4,332円 -	5,394円 -	7,199円 -	-
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜	8日目〜
使用流体	空気 / 水 / 真空 / 油	空気 / 水 / 油(50mm2/S以下)	空気 / 水 / 真空 / 油	空気 / 水 / 真空 / 油	空気 / 水 / 油	空気 / 真空 / ガス
種類	電磁式	電磁式	電磁式	電磁式	電磁式	電磁式
切換の種類	3ポートノーマルオープン	2ポートノーマルクローズ	3ポートユニバーサル	3ポートノーマルクローズ	2ポートノーマルクローズ	2ポートノーマルクローズ
使用環境	標準	標準	標準	標準	標準	-
駆動の種類	直動式	直動式	直動式	直動式	パイロット式	パイロットキック式
