パイロット式2ポート電磁弁 マルチレックスバルブ AP11シリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 8,353円～19,251円特別価格
- 税込単価
- 9,188円～21,176円特別価格
パイロット式2ポートの電磁弁。【特長】・多種類の流体を制御するマルチレックスバ...
詳細情報を確認する- 種類
- 電磁式
- 切換の種類
- 2ポートノーマルクローズ
- 接続種類
- Rc
- 使用環境
- 標準
- 駆動の種類
- パイロット式
- ソレノイド数
- シングル
- 作動圧力差範囲 (MPa)
- 0.05::1.2
- 用途
- 単体
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品仕様

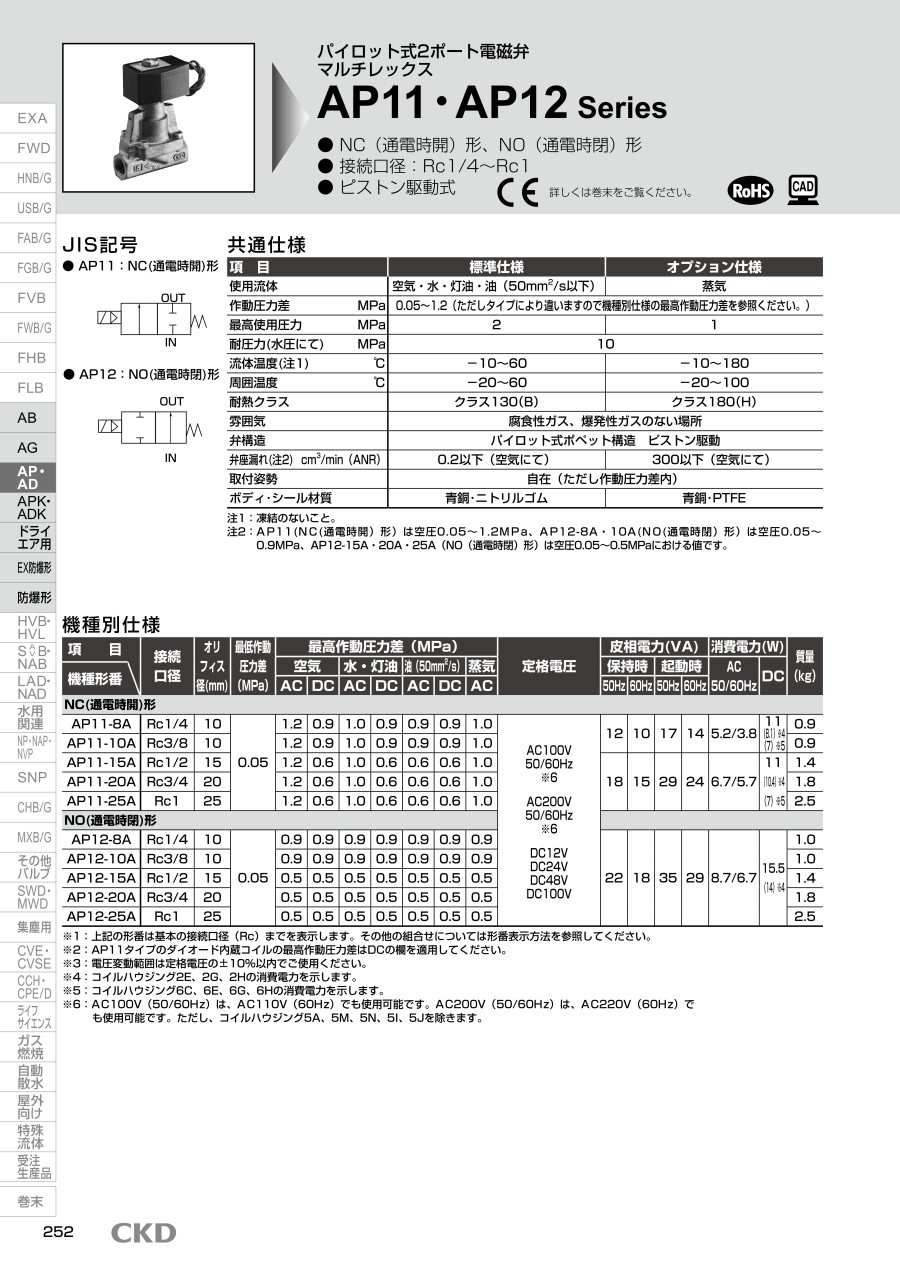

パイロット式2ポート電磁弁 （マルチレックスバルブ） AP11シリーズの仕様
製品仕様
| 項目 | 標準仕様 | オプション仕様 |
|---|---|---|
| 使用流体 | 空気・水・灯油・油（50mm2/s以下） | 蒸気 |
| 作動圧力差 MPa | 0.05〜1.2（ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください。） | |
| 最高使用圧力 MPa | 2 | 1 |
| 耐圧力(水圧にて) MPa | 10 | |
| 流体温度（注1）℃ | -10～60 | -10～180 |
| 周囲温度 ℃ | -20～60 | -20～100 |
| 耐熱クラス | クラス130（B） | クラス180（H） |
| 雰囲気 | 腐食性ガス、爆発性ガスのない場所 | |
| 弁構造 | パイロット式ポペット構造 ピストン駆動 | |
| 弁座漏れ（注2）cm3/min（ANR） | 0.2以下（空気にて） | 300以下（空気にて） |
| 取付姿勢 | 自在（ただし作動圧力差内） | |
| ボディ･シール材質 | 青銅･ニトリルゴム | 青銅･PTFE |
注1：凍結のないこと。
注2：AP11（NC（通電時開）形）は空圧0.05～1.2MPa、AP12-8A・10A（NO（通電時閉）形）は空圧0.05～0.9MPa、AP12-15A・20A・25A（NO（通電時閉）形）は空圧0.05～0.5MPaにおける値です。
製品仕様
| 項目 | 接続口径 | オリフィス径 （mm） | 最低作動圧力差 （MPa） | 最高作動圧力差（MPa） | 定格電圧 | 皮相電力（VA） | 消費電力（W） | 質量（kg） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 機種形番 | 空気 | 水・灯油 | 油（50mm2/s） | 蒸気 | 保持時 | 起動時 | AC50／60Hz | DC | ||||||||||
| AC | DC | AC | DC | AC | DC | AC | 50Hz | 60Hz | 50Hz | 60Hz | ||||||||
| NC（通電時開）形 | ||||||||||||||||||
| AP11-8A | Rc1/4 | 10 | 0.05 | 1.2 | 0.9 | 1.0 | 0.9 | 0.9 | 0.9 | 1.0 | AC100V 50／60Hz ※6 AC200V 50／60Hz ※6 DC12V DC24V DC48V DC100V | 12 | 10 | 17 | 14 | 5.2／3.8 | 11 （8.1）※4 （7）※5 | 0.9 |
| AP11-10A | Rc3/8 | 10 | 1.2 | 0.9 | 1.0 | 0.9 | 0.9 | 0.9 | 1.0 | 0.9 | ||||||||
| AP11-15A | Rc1/2 | 15 | 1.2 | 0.6 | 1.0 | 0.6 | 0.6 | 0.6 | 1.0 | 18 | 15 | 29 | 24 | 6.7／5.7 | 11 （10.4）※4 （7）※5 | 1.4 | ||
| AP11-20A | Rc3/4 | 20 | 1.2 | 0.6 | 1.0 | 0.6 | 0.6 | 0.6 | 1.0 | 1.8 | ||||||||
| AP11-25A | Rc1 | 25 | 1.2 | 0.6 | 1.0 | 0.6 | 0.6 | 0.6 | 1.0 | 2.5 | ||||||||
- ※ 1：上記の形番は基本の接続口径（Rc）までを表示します。
- ※ 2：AP11タイプのダイオード内蔵コイルの最高作動圧力差はDCの欄を適用してください。
- ※ 3：電圧変動範囲は定格電圧の±10%以内でご使用ください。
- ※ 4：コイルハウジング2E、2G、2Hの消費電力を示します。
- ※ 5：コイルハウジング6C、6E、6G、6Hの消費電力を示します。
- ※ 6：AC100V（50/60Hz）は、AC110V（60Hz）でも使用可能です。AC200V（50/60Hz）は、AC220V（60Hz）でも使用可能です。ただし、コイルハウジング5A、5M、5N、5I、5Jを除きます。
内部構造・部品リスト
AP11-8A・10A
AP11-15A・20A・25A
・ 図は閉動作時
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | コアー組立 | SUS405相当・SUS316L･SUS403 ※1 | ステンレス |
| 2 | シェーディングコイル※2 | Cu（ボディステンレス時Ag） | 銅（ボディステンレス時銀） |
| 3 | コイル | - | - |
| 4 | プランジャ | SUS405相当 | ステンレス |
| 5 | プランジャばね | SUS304 | ステンレス |
| 6 | 弁ばね | SUS304 | ステンレス |
| 7 | スタフィング | CAC408（SCS13）※3 | 青銅鋳物（ステンレス鋳物） |
| 8 | シール | NBR（FKM、PTFE） | 二トリルゴム（フッ素ゴム、四フッ化エチレン樹脂） |
| 9 | 主弁組立 | C3604・SUS303・SUS304（SUS303・SUS304） | ステンレス・黄銅（ステンレス） |
| 10 | ピストンリング | SUS304・PTFE | ステンレス・四フッ化エチレン樹脂 |
| 11 | ボディ | CAC408（SCS13）※3 | 青銅鋳物（ステンレス鋳物） |
| 12 | Ｏリング | NBR（FKM、PTFE） | 二トリルゴム（フッ素ゴム、四フッ化エチレン樹脂） |
| 13 | オリフィス板 | SUS304（SUS303）※3 | ステンレス |
（ ）内はオプション
- ※ 1：ボディ・シール材質組合せがOとH以外の場合、またはコイルハウジング記号が6C、6E、6G、6Hの場合：SUS405相当・SUS316L・SUS430
- ※ 2：DCコイルまたはダイオード内蔵コイルの場合：シェーディングコイルは使用されません。
- ※ 3：接続口径8（1/4）、10（3/8）の場合、ボディ・スタフィング材質は標準でC3771（黄銅）、オリフィス板材質は標準、オプション共にSUS303（ステンレス）になります。
外形図
オープンフレーム形リード線タイプ
AP11-8A・10A-※3A／4A／5A
※1：接続口径がGおよびNPTネジの場合も外形寸法は同じです。
AP11-15A・20A・25A-※3A／4A／5A
※1：接続口径がGおよびNPTネジの場合も外形寸法は同じです。
| 形番 | G |
|---|---|
| AP11-8A-※□A | Rc1/4 |
| AP11-10A-※□A | Rc3/8 |
| 形番 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| AP11-15A-※□A | 90 | 27 | 57 | 14 | 92.5 | 135.5 | Rc1/2 |
| AP11-20A-※□A | 100 | 32 | 65 | 17 | 100.5 | 146.5 | Rc3/4 |
| AP11-25A-※□A | 110 | 41 | 76 | 20.5 | 116 | 165.5 | Rc1 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,987円 ( 9,886円 ) | 在庫品1日目当日出荷可能 |
8,987円 ( 9,886円 ) | 4日目 |
8,468円 ( 9,315円 ) | 在庫品1日目当日出荷可能 |
8,353円 ( 9,188円 ) | 在庫品1日目当日出荷可能 |
8,695円 ( 9,565円 ) | 在庫品1日目当日出荷可能 |
10,873円 ( 11,960円 ) | 6日目 |
10,899円 ( 11,989円 ) | 在庫品1日目当日出荷可能 |
8,987円 ( 9,886円 ) | 在庫品1日目当日出荷可能 |
9,188円 ( 10,107円 ) | 在庫品1日目当日出荷可能 |
9,409円 ( 10,350円 ) | 在庫品1日目当日出荷可能 |
8,695円 ( 9,565円 ) | 在庫品1日目当日出荷可能 |
9,069円 ( 9,976円 ) | 4日目 |
13,177円 ( 14,495円 ) | 4日目 |
13,203円 ( 14,523円 ) | 在庫品1日目当日出荷可能 |
11,991円 ( 13,190円 ) | 在庫品1日目当日出荷可能 |
13,179円 ( 14,497円 ) | 4日目 |
12,003円 ( 13,203円 ) | 4日目 |
12,994円 ( 14,293円 ) | 在庫品1日目当日出荷可能 |
15,484円 ( 17,032円 ) | 在庫品1日目当日出荷可能 |
15,564円14,318円 ( 15,750円 ) | 3日目 |
14,403円 ( 15,843円 ) | 在庫品1日目当日出荷可能 |
14,405円 ( 15,846円 ) | 在庫品1日目当日出荷可能 |
15,238円 ( 16,762円 ) | 4日目 |
12,899円 ( 14,189円 ) | 3日目 |
15,525円 ( 17,078円 ) | 在庫品1日目当日出荷可能 |
17,616円 ( 19,378円 ) | 在庫品1日目当日出荷可能 |
16,702円 ( 18,372円 ) | 在庫品1日目当日出荷可能 |
16,822円 ( 18,504円 ) | 在庫品1日目当日出荷可能 |
15,292円 ( 16,821円 ) | 在庫品1日目当日出荷可能 |
17,972円 ( 19,769円 ) | 在庫品1日目当日出荷可能 |
16,405円 ( 18,046円 ) | 在庫品1日目当日出荷可能 |
19,251円 ( 21,176円 ) | 4日目 |
詳細情報
基本情報
パイロット式2ポートの電磁弁。
【特長】
・多種類の流体を制御するマルチレックスバルブシリーズ。
・高信頼、高品質で、オプション・バリエーションも豊富なため、様々な設備・装置類の性能を確実に高める。
・ボディ材質とシール材の組合せにより、多種類の流体に対応できる。
・NC（通電時開）形。
・接続口径：Rc1/4〜Rc1。
・ピストン駆動式。
【用途】
・多種流体の制御に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
