ＣＫＤ

【在庫品】セパレートタイプリバースレギュレータ

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,880円～14,938円

税込単価: 3,168円～16,432円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

【在庫品】レギュレータ（モジュラータイプ標準） R※000シリーズ

4.5

通常価格(税別)： 3,091円 (税込価格：3,400円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

【在庫品】ダイヤルレギュレータ（セパレートタイプ） 2302・2303・2304シリーズ

通常価格(税別)： 10,195円 (税込価格：11,215円)

通常出荷日：在庫品1日目

当ページ記載型番は18：00までのご注文で当日出荷可能。スタンダードタイプ。チ...

詳細情報を確認する

レギュレータ/増圧弁
レギュレータ
使用流体
空気
レギュレータ種類
標準
形状
標準
供給側接続種類
Rc
ブリード機構
あり
リリーフ弁オプション
リリーフ機構付
設定範囲
標準

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

2419

2415

製品仕様

2419

2415

項目	2419-1C・2C
使用流体	圧縮空気
最高使用圧力 MPa	1.0
耐圧力 MPa	1.5
周囲温度・流体温度 ℃	5～65
設定圧力 MPa	0.04～0.83
リリーフ	リリーフ機構付
接続口径 Rc	1/8・1/4
質量 kg	0.2

項目	2415-6C・8C・10C
使用流体	圧縮空気
最高使用圧力 MPa	1.0
耐圧力 MPa	1.5
周囲温度・流体温度 ℃	5～65
設定圧力 MPa	0.07～0.83
リリーフ	リリーフ機構付
接続口径 Rc	3/4・1・1 1/4
質量 kg	2.5

注1:背圧に対する設定圧力範囲は2419タイプ背圧に対する設定圧力範囲のグラフ
をご参照ください。
注2:"LG"の圧力計は、0～0.4MPaとなります。

注1:背圧に対する設定圧力範囲は2415タイプ背圧に対する設定圧力範囲のグラフ
をご参照ください。
注2:"LG"の圧力計は、0～0.4MPaとなります。

構造図

2419

2415

部品リスト

2415

No.	部品名	材質
No.	部品名	2215	2216
1	ボディ	亜鉛合金ダイカスト
2	カバー	亜鉛合金ダイカスト
3	ピストン組立	亜鉛合金ダイカスト・ニトリルゴム
4	バルブ組付	黄銅・水素化ニトリルゴム
5	Oリング	フッ素ゴム
6	ボトムスプリング	ステンレス鋼
7	Oリング	ニトリルゴム
8	ボトムプラグ	亜鉛合金ダイカスト

使用例

回路図

シリンダのヘッド側及びロッド側圧力が異なる場合

選定サポート情報

選定時の注意事項

背圧に対する設定圧力範囲は下記グラフを必ず参照してください。

2419タイプ背圧に対する設定圧力範囲

2415タイプ背圧に対する設定圧力範囲

例えば、設定圧力0.3MPaに設定し、二次側背圧力が0.35MPa以上かかると
二次側圧力が一次側へ抜けなくなります。

例えば、機種2415を設定圧力0.67MPaに設定し、二次側背圧力が0.42MPa以上かかると
二次側圧力が一次側へ抜けなくなります。

性質性能情報・試験情報

流量特性

2419

2415

圧力特性

2419

2415

型番リスト

表示件数

型番

圧力計

供給側呼びサイズ

設定圧力範囲

(MPa)

最高使用圧力

(MPa)

ブラケット

パネルマウント

ノブ

最小発注数量

[なし] なし	1 1/4	0.07～0.83	1.0	-	-	標準	1個
圧力計付	1 1/4	0.07～0.83	1.0	-	-	標準	1個
[なし] なし	1/8	0.04～0.83	-	なし	なし	-	1個
[なし] なし	1/8	0.04～0.83	-	B：あり	なし	-	1個
圧力計付	1/8	0.04～0.83	-	なし	なし	-	1個
圧力計付	1/8	0.04～0.83	-	B：あり	なし	-	1個
[なし] なし	1/8	0.04～0.83	-	なし	P：パネルマウント仕様	-	1個
圧力計付	1/8	0.04～0.83	-	なし	P：パネルマウント仕様	-	1個
[なし] なし	1/4	0.04～0.83	-	なし	なし	-	1個
圧力計付	1/4	0.04～0.83	-	なし	なし	-	1個
[なし] なし	1/4	0.04～0.83	-	なし	P：パネルマウント仕様	-	1個
圧力計付	1/4	0.04～0.83	-	なし	P：パネルマウント仕様	-	1個

通常単価(税別) (税込単価)	通常出荷日

13,401円 ( 14,741円 )	在庫品1日目当日出荷可能
14,938円 ( 16,432円 )	在庫品1日目当日出荷可能
2,998円 ( 3,298円 )	3日目
3,314円 ( 3,645円 )	4日目
4,622円 ( 5,084円 )	4日目
4,674円 ( 5,141円 )	4日目
3,166円 ( 3,483円 )	在庫品1日目当日出荷可能
4,599円 ( 5,059円 )	在庫品1日目当日出荷可能
2,880円 ( 3,168円 )	在庫品1日目当日出荷可能
4,658円 ( 5,124円 )	在庫品1日目当日出荷可能
3,166円 ( 3,483円 )	在庫品1日目当日出荷可能
4,604円 ( 5,064円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

当ページ記載型番は18：00までのご注文で当日出荷可能。
スタンダードタイプ。チェック弁が二次側圧を迅速排気
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
このページに無い仕様は、こちらのページをご確認ください。 https://jp.misumi-ec.com/vona2/detail/221000086009/?

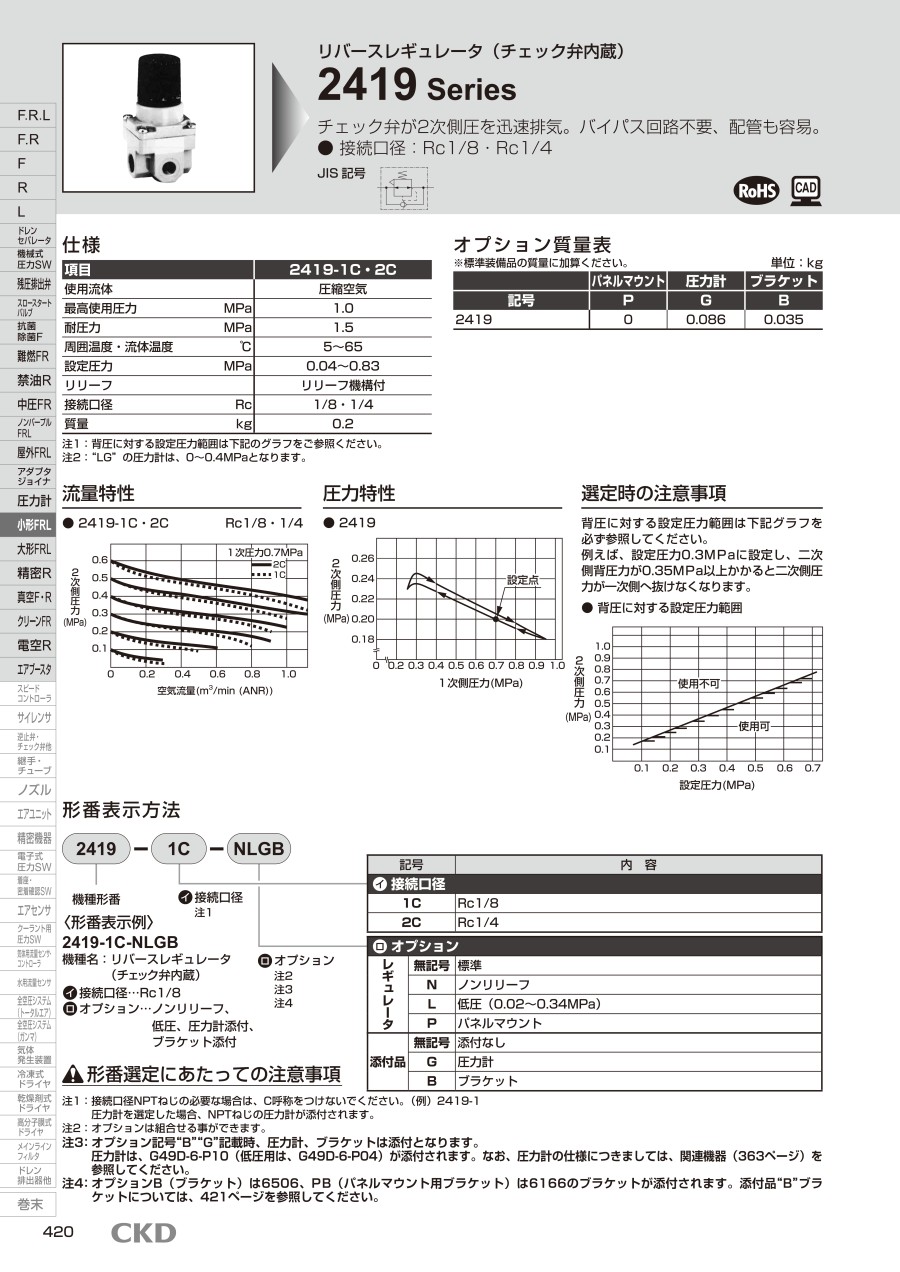

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
