【在庫品】レギュレータ （セパレートタイプ） 2215・B2019シリーズ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,566円～15,364円
- 税込単価
- 2,823円～16,900円
低圧形も揃えた、スタンダードタイプのレギュレータ。【特長】・アジャスティングス...
詳細情報を確認する
商品情報
外形図

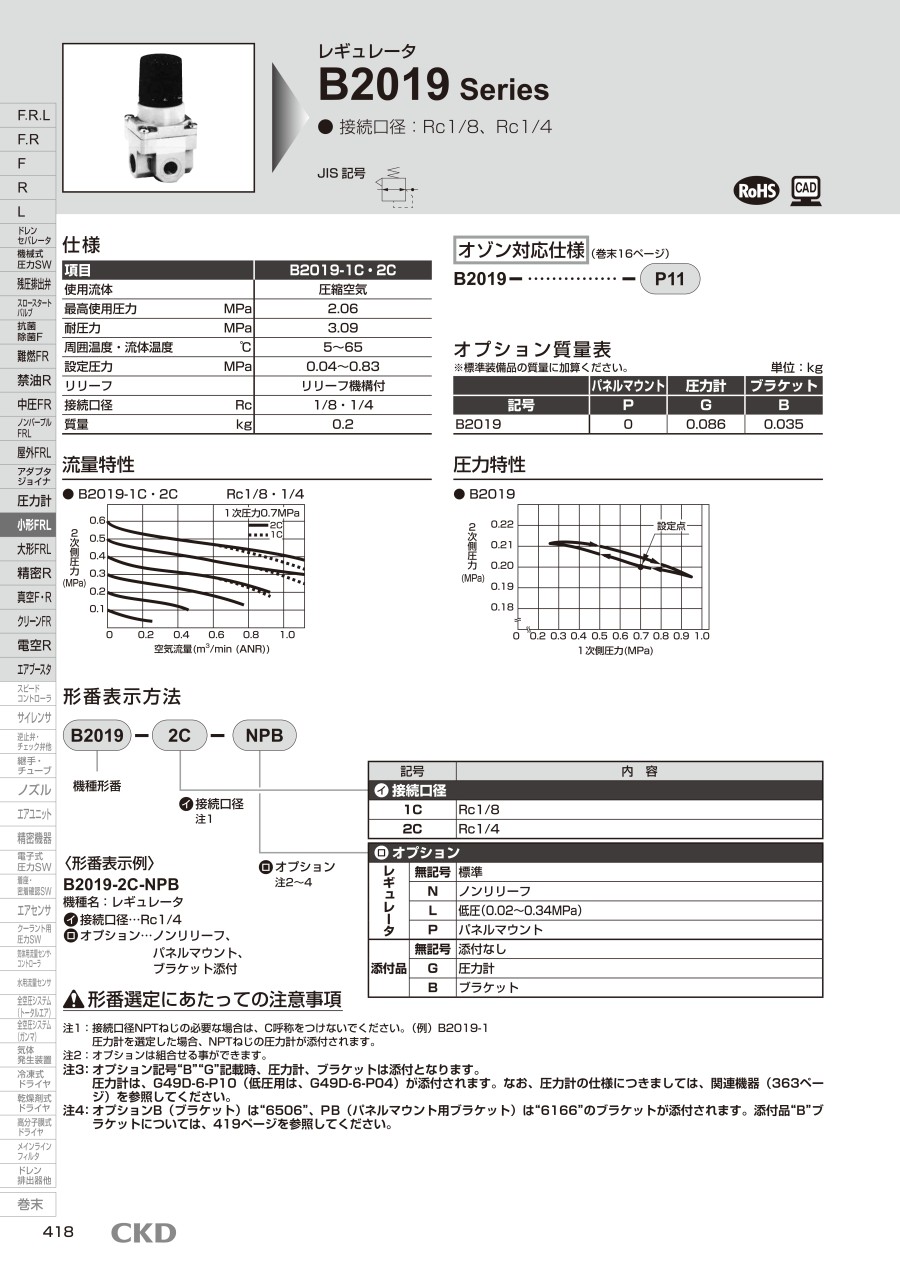

B2019
2215
製品仕様
B2019
2215
| 項目 | B2019-1C・2C |
|---|---|
| 使用流体 | 圧縮空気 |
| 最高使用圧力 MPa | 2.06 |
| 耐圧力 MPa | 3.09 |
| 周囲温度・流体温度 ℃ | 5～65 |
| 設定圧力 MPa | 0.04～0.83 |
| リリーフ | リリーフ機構付 |
| 接続口径 Rc | 1/8・1/4 |
| 質量 kg | 0.2 |
| 項目 | 2215-8C・10C |
|---|---|
| 使用流体 | 圧縮空気 |
| 最高使用圧力 MPa | 2.06 |
| 耐圧力 MPa | 3.09 |
| 周囲温度・流体温度 ℃ | 5～65 |
| 設定圧力 MPa | 0.07～0.83 |
| リリーフ | リリーフ機構付 |
| 接続口径 Rc | 3/4・1・1 1/4 |
| 質量 kg | 2.5 |
注2:高圧タイプ（H）のリリーフ圧力は、設定圧プラス0.13MPaとなります。
構造図
部品リスト
| No. | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | 亜鉛合金ダイカスト |
| 2 | カバー | 亜鉛合金ダイカスト |
| 3 | ダイヤフラム組付 | ニトリルゴム・亜鉛合金ダイカスト・鋼 |
| 4 | バルブ組付 | 黄銅・水素化ニトリルゴ |
| 5 | Oリング | ニトリルゴム |
| 6 | ボトムスプリング | ステンレス鋼 |
| 7 | Oリング | ニトリルゴム |
| 8 | ボトムプラグ | 亜鉛合金ダイカスト |
| No. | 部品名 | 材質 |
|---|---|---|
| 2215 | ||
| 1 | ボディ | 亜鉛合金ダイカスト |
| 2 | カバー | 亜鉛合金ダイカスト |
| 3 | ピストン組立 | 亜鉛合金ダイカスト・ニトリルゴム |
| 4 | バルブ組付 | 黄銅・水素化ニトリルゴム |
| 5 | Oリング | フッ素ゴム |
| 6 | ボトムスプリング | ステンレス鋼 |
| 7 | Oリング | ニトリルゴム |
| 8 | ボトムプラグ | 亜鉛合金ダイカスト |
規格表
2215
性質性能情報・試験情報
流量特性
圧力特性
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,994円 ( 12,093円 ) | 在庫品1日目当日出荷可能 |
13,458円 ( 14,804円 ) | 在庫品1日目当日出荷可能 |
13,079円 ( 14,387円 ) | 在庫品1日目当日出荷可能 |
15,364円 ( 16,900円 ) | 在庫品1日目当日出荷可能 |
4,449円 ( 4,894円 ) | 在庫品1日目当日出荷可能 |
2,974円 ( 3,271円 ) | 在庫品1日目当日出荷可能 |
4,449円 ( 4,894円 ) | 在庫品1日目当日出荷可能 |
3,087円 ( 3,396円 ) | 在庫品1日目当日出荷可能 |
4,599円 ( 5,059円 ) | 在庫品1日目当日出荷可能 |
3,166円 ( 3,483円 ) | 在庫品1日目当日出荷可能 |
4,599円 ( 5,059円 ) | 在庫品1日目当日出荷可能 |
2,566円 ( 2,823円 ) | 在庫品1日目当日出荷可能 |
4,893円 ( 5,382円 ) | 在庫品1日目当日出荷可能 |
3,166円 ( 3,483円 ) | 在庫品1日目当日出荷可能 |
4,599円 ( 5,059円 ) | 在庫品1日目当日出荷可能 |
3,843円 ( 4,227円 ) | 在庫品1日目当日出荷可能 |
4,599円 ( 5,059円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
低圧形も揃えた、スタンダードタイプのレギュレータ。
【特長】
・アジャスティングスクリュー：2次側圧力を調整するアジャスティングスクリュウは、時計方向にまわすと圧力が高くなります
・リリーフ弁：2次側圧力が設定圧力より高くなったとき、バルブステムとダイヤフラム部が離れ、リリーフ弁より圧縮空気を大気へ逃がし、2次側設定圧力が異常に高くなるのを防止します
・ダイヤフラム：調圧スプリングの力とダイヤフラム下部にかかる力（2次側圧力）のバランスを保持し、バルブシステムを開閉することにより、正確かつ安定した設定圧力を2次側へ供給します
・大型レギュレータ2215は、ヒストンによって調圧スプリングとのバランスをとっています
・バルブシステム：1次側の圧縮空気をダイヤフラムと調圧スプリングのバランスがくずれたとき、必要量だけ2次側へ供給します
・大口径のバルブを採用していますので、流量特性が優れています
・ゲージポート：ゲージポートを中央部よりOUT側に近い位置に設定していますので2次側圧力を正確に測定します
・ゲージボートは2ヶ所あります
