項目	L1000-W	L3000-W	L4000-W	L8000-W
使用流体	圧縮空気
最高使用圧力Mpa	1.0
耐圧力MPa	1.5
周囲温度・流体温度℃	5～60
最少滴下流量m³/min(ANR)	0.015	0.03	0.065	0.065
貯油量cm³	20	85	170	170(MAX360)
使用油	タービン油1種ISO VG32(スピンドル油は使用不可)
接続口径Rc	1/8、1/4(3/8はアダプタ使用)	1/4、3/8(1/2はアダプタ使用)	1/4、3/8、1/2(3/4はアダプタ使用)	3/4、1(1 1/4はアダプタ使用)
質量kg	0.1	0.28	0.45	1.4
標準装備品	ボウルガード

製品仕様

項目
制御点数	1点
動作	フロート上昇(油量有)にてスイッチOFF、フロート下降(油量無)にてスイッチON
最大使用電圧	AC240V、DC200V
最大開閉容量	50VA、50Wいずれか小さい方
最大開閉電流	0.5A
接点間耐圧	DC400V 1分間、リーク電流1mA以下
接点接触抵抗	220mΩ以下(端子部間)
絶縁抵抗	100MΩ以上(端子部～ケース間、DC500Vメガーにて)
絶縁耐圧	AC1500V 1分間(端子部～ケース間)
電気的寿命	10⁶ 回(AC200V、200mA、抵抗負荷による)

流量特性

L1000 - 6 - W

L1000 - 8 - W

L3000 - 8 - W

L3000 - 10 - W

L4000 - 8 - W

L4000 - 10 - W

L4000 - 15 - W

L8000 - 20 - W

L8000 - 25 - W

型番リスト

表示件数

型番

貯油量

(cm3)

IN側配管ねじの呼び

滴下最小流量

(l/min)

ブラケット

配管アダプタセット

トラスココード

最小発注数量

20	1/8	15	添付なし	添付なし	344-4970	1個
20	1/8	15	添付なし	A6W：Rc1/8	-	1個
20	1/8	15	添付なし	A8W：Rc1/4	-	1個
20	1/8	15	添付なし	A10W：Rc3/8	-	1個
20	1/4	15	添付なし	添付なし	344-4988	1個
20	1/4	15	添付なし	A6W：Rc1/8	-	1個
20	1/4	15	添付なし	A8W：Rc1/4	-	1個
20	1/4	15	添付なし	A10W：Rc3/8	-	1個
85	1/4	30	添付なし	添付なし	344-5003	1個
85	1/4	30	添付なし	A10W：Rc3/8	-	1個
85	1/4	30	BW：C形ブラケット	添付なし	-	1個
85	3/8	30	添付なし	添付なし	344-4996	1個
85	3/8	30	添付なし	A10W：Rc3/8	-	1個
85	3/8	30	BW：C形ブラケット	添付なし	-	1個
170	1/4	65	添付なし	添付なし	344-5038	1個
170	1/4	65	添付なし	A10W：Rc3/8	-	1個
170	1/4	65	BW：C形ブラケット	添付なし	-	1個
170	3/8	65	添付なし	添付なし	344-5011	1個
170	3/8	65	添付なし	A10W：Rc3/8	-	1個
170	3/8	65	BW：C形ブラケット	添付なし	-	1個
170	3/4	65	添付なし	添付なし	344-5062	1個
170	3/4	65	添付なし	A20W：Rc3/4	-	1個
170	3/4	65	添付なし	A25W：Rc1	-	1個
170	3/4	65	添付なし	A32W：Rc1 1/4	-	1個
170	3/4	65	BW：C形ブラケット	添付なし	-	1個
170	1	65	添付なし	添付なし	344-5071	1個
170	1	65	添付なし	A20W：Rc3/4	-	1個
170	1	65	添付なし	A25W：Rc1	-	1個
170	1	65	添付なし	A32W：Rc1 1/4	-	1個
170	1	65	BW：C形ブラケット	添付なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,985円 ( 3,284円 )	在庫品1日目当日出荷可能
4,562円 ( 5,018円 )	在庫品1日目当日出荷可能
4,562円 ( 5,018円 )	在庫品1日目当日出荷可能
4,562円 ( 5,018円 )	在庫品1日目当日出荷可能
2,803円 ( 3,083円 )	在庫品1日目当日出荷可能
4,562円 ( 5,018円 )	在庫品1日目当日出荷可能
4,783円 ( 5,261円 )	在庫品1日目当日出荷可能
4,562円 ( 5,018円 )	在庫品1日目当日出荷可能
3,790円 ( 4,169円 )	在庫品1日目当日出荷可能
5,812円 ( 6,393円 )	在庫品1日目当日出荷可能
5,106円 ( 5,617円 )	在庫品1日目当日出荷可能
3,790円 ( 4,169円 )	在庫品1日目当日出荷可能
5,812円 ( 6,393円 )	在庫品1日目当日出荷可能
4,437円 ( 4,881円 )	在庫品1日目当日出荷可能
4,461円 ( 4,907円 )	在庫品1日目当日出荷可能
6,812円 ( 7,493円 )	在庫品1日目当日出荷可能
6,344円 ( 6,978円 )	在庫品1日目当日出荷可能
4,578円 ( 5,036円 )	在庫品1日目当日出荷可能
6,812円 ( 7,493円 )	在庫品1日目当日出荷可能
5,474円 ( 6,021円 )	在庫品1日目当日出荷可能
10,199円 ( 11,219円 )	在庫品1日目当日出荷可能
14,550円 ( 16,005円 )	在庫品1日目当日出荷可能
14,550円 ( 16,005円 )	在庫品1日目当日出荷可能
14,550円 ( 16,005円 )	在庫品1日目当日出荷可能
12,014円 ( 13,215円 )	在庫品1日目当日出荷可能
11,922円 ( 13,114円 )	在庫品1日目当日出荷可能
14,550円 ( 16,005円 )	在庫品1日目当日出荷可能
14,550円 ( 16,005円 )	在庫品1日目当日出荷可能
14,550円 ( 16,005円 )	在庫品1日目当日出荷可能
12,014円 ( 13,215円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

モジュラータイプのルブリケータ。
【特長】
・モジュラー設計。抜け防止付オイル滴下調整ツマミ。
・オイル滴下状況が360°確認。
・Oリング落下防止。ワンタッチ一体脱着。
・微細のオイルミストを供給する、ルブリケータ。
・他のモジュラータイプと組み合わせて使用すると、配管の省スペース化に貢献する。
【用途】
・圧縮空気中の不純物を効果的かつ経済的な除去に。
・配管の省スペース化に。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

■CKD商品選定ページはこちら

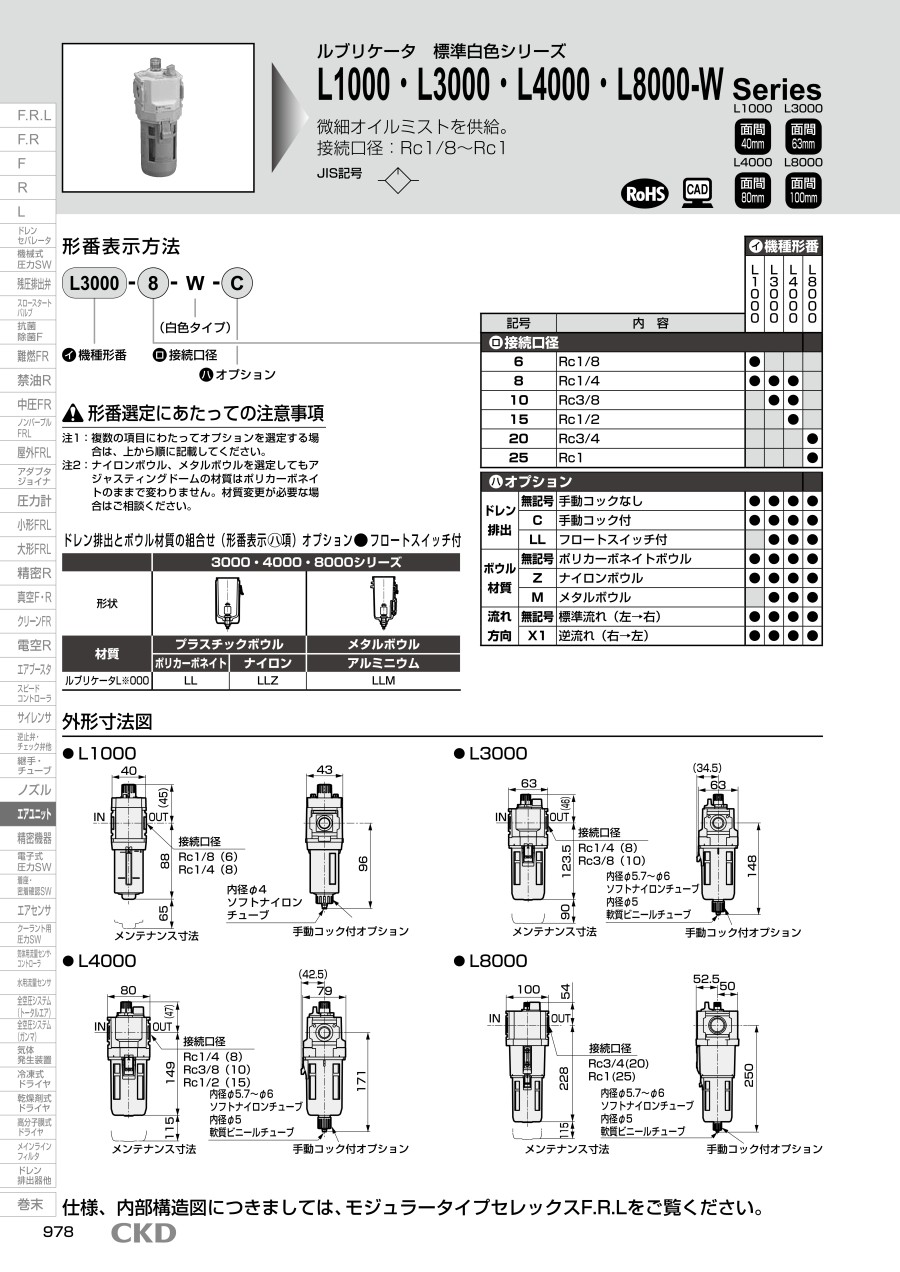

カタログ

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
L型配管アダプタA101・A401・A801-Wシリーズ
組み合わせて使用することで、通常の配管をご用意する必要がなく、省スペース化することができます。
ＣＫＤ
配管アダプタA100・A400・A800-Wシリーズ
組み合わせて使用することで、通常の配管をご用意する必要がなく、省スペース化することができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【在庫品】ルブリケータ（モジュラータイプ標準）L※000シリーズのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

切断機の部品交換

満足度：5.02020/10/23

切断機の急な故障で購入してのですが、簡単に交換できて助かりました。

0人が参考にしています。

射出成形金型の改造

満足度：5.02018/07/02

射出成形金型の油圧コアの潤滑用に購入しました。他で買うよりも安く購入できた為満足しています。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q滴下調整はどのようにおこなえばよいですか。

オイル滴下調整は、工具を使わず素手による
簡単調整を可能にしました。さらに開方向に
ストッパを付けて抜け防止をはかり、安全性
を高めました。ダイヤルの数字は、滴下調整
後の目印として利用できます。
※油滴下調整は、0.5N・m以下で調整してください。
