【在庫品】ルブリケータ（エコノミスト形 セパレートタイプ）300※E・A3019シリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,797円～26,624円特別価格
- 税込単価
- 3,077円～29,286円特別価格
当ページ記載型番は18：00までのご注文で当日出荷可能。スタンダードタイプ。微...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番:
商品情報
外形図

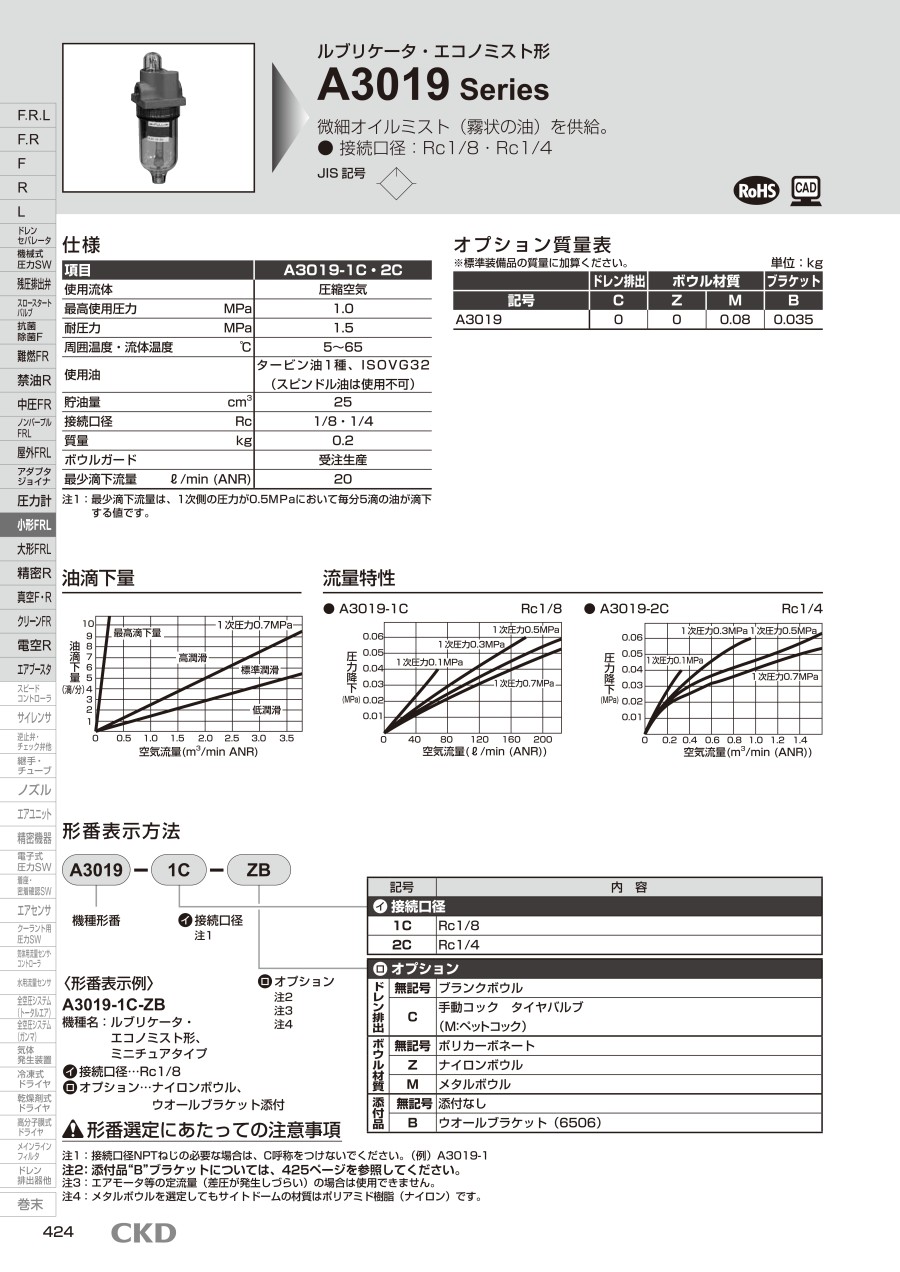

A3019
3003E/3004E3005E
製品仕様
A3019
| 項目 | A3019-1C |
|---|---|
| 使用流体 | 圧縮空気 |
| 最高使用圧力 MPa | 1.0 |
| 耐圧力 MPa | 1.5 |
| 周囲温度・流体温度 ℃ | 5～65 |
| 使用油 | タービン油1種、ISOVG32 （スピンドル油は使用不可） |
| 貯油量 cm3 | 25 |
| 接続口径 Rc | 1/8・1/4 |
| 質量 kg | 0.2 |
| ボウルガード | 受注生産 |
| 最少滴下流量 L/min （ANR） | 20 |
注1:最少滴下流量は、1次側の圧力が0.5MPaにおいて毎分5滴の油が滴下する値です。
3003E/3004E/3005E
| 項目 | 3003E-8C | 3004E-10C | 3005E-16C |
|---|---|---|---|
| 使用流体 | 圧縮空気 | ||
| 最高使用圧力 MPa | 1.0 | ||
| 耐圧力 MPa | 1.5 | ||
| 周囲温度・流体温度 ℃ | 5～65 | ||
| 使用油 | タービン油1種、ISOVG32（スピンドル油は使用不可） | ||
| 貯油量 cm3 | 660 | 660 | 660 |
| 接続口径 Rc | 3/4・1 | 1 1/4・1 1/2 | 2 |
| 質量 kg | 2.4 | 3.5 | 4.5 |
| ボウルガード | 標準装備 | ||
| 最少滴下流量 L/min （ANR） | 60 | 200 | 200 |
注1:最少滴下流量は、1次側の圧力が0.5MPaにおいて毎分5滴の油が滴下する値です。
構造図
A3019
3003E/3004E/3005E
部品リスト
A3019
| No. | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | 亜鉛合金ダイカスト |
| 2 | サイトドーム | ポリカーボネイト樹脂 |
| 3 | Oリング | 特殊ニトリルゴム |
| 4 | サイフォンチューブ組付 | ポリアミド樹脂・ポリプロピレン |
| 5 | ボウル | ポリカーボネート樹脂 |
3003E/3004E/3005E
| No. | 部品名 | 材質 | ||
|---|---|---|---|---|
| 3003E | 3004E | 3005E | ||
| 1 | ボディ | 亜鉛合金ダイカスト | ||
| 2 | クランプリング | 亜鉛合金ダイカスト | ||
| 3 | フィルプラグ | ポリアセタール樹脂黄 | 黄銅 | |
| 4 | サイトドーム | ポリカーボネート樹脂 | ||
| 5 | Oリング | 特殊ニトリルゴム | ||
| 6 | アダプタ | 黄銅 | ||
| 7 | サイフォンチューブ組付 | ポリアミド樹脂・ポリプロピレン | ||
| 8 | ボウルガード | 鋼 | ||
| 9 | ボウル | ポリカーボネート樹脂 | ||
規格表
3003E/3004E/3005E
性質性能情報・試験情報
流量特性
A3019
3003E/3004E/3005E
油滴下量
詳細情報
基本情報
当ページ記載型番は18：00までのご注文で当日出荷可能。
スタンダードタイプ。微細オイルミストを供給。
このページに無い仕様は、こちらのページをご確認ください。 https://jp.misumi-ec.com/vona2/detail/221000080418/?
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
