圧縮空気用直動式3ポート電磁弁単体（ジャスフィットバルブ） FAGシリーズ
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 4,264円～8,671円特別価格
- 税込単価
- 4,690円～9,538円特別価格
圧縮空気用の直動式3ポート電磁弁単体。【特長】・ユニバーサル形。・接続口径：M...
詳細情報を確認する商品仕様

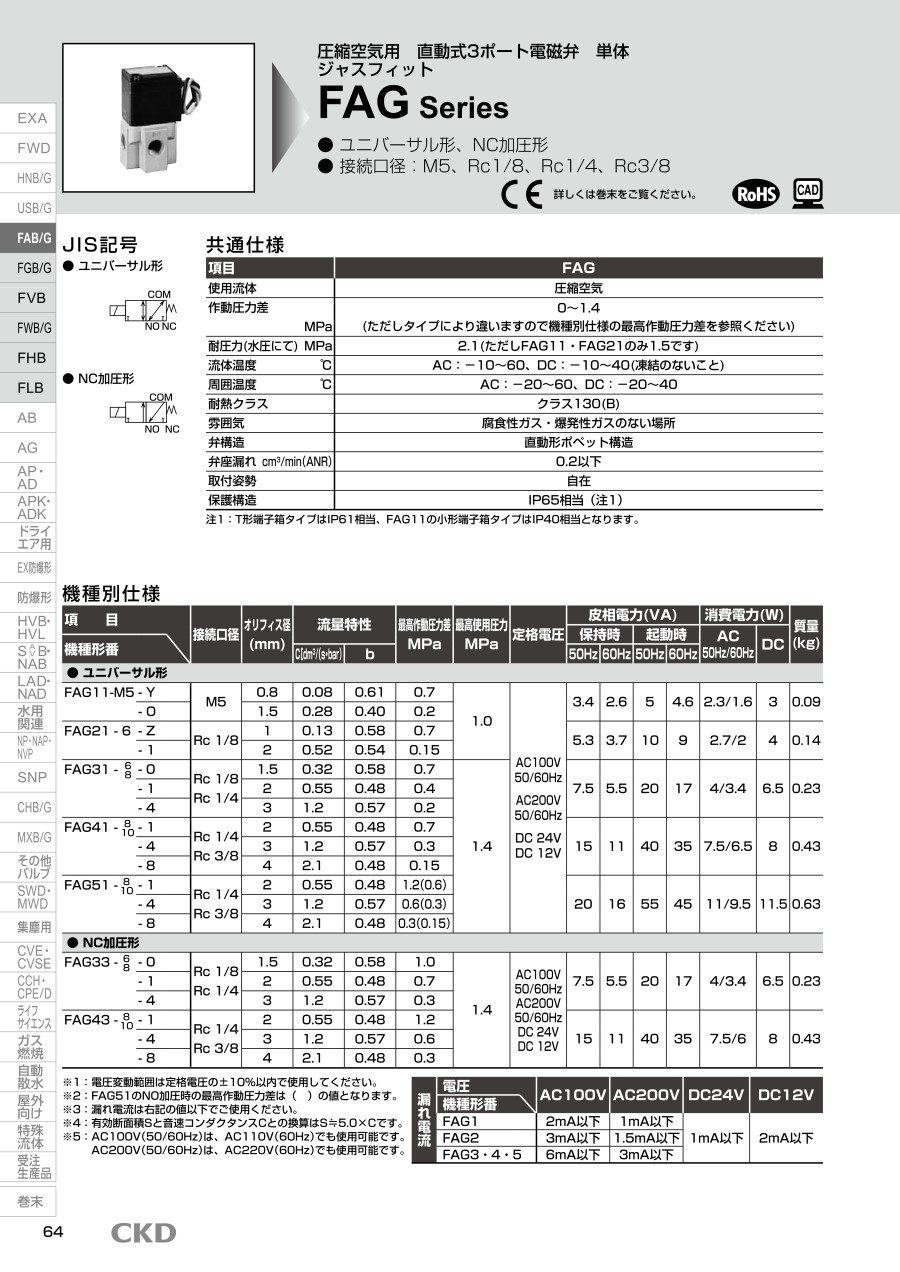

圧縮空気用 直動式3ポート電磁弁 単体 （ジャスフィットバルブ） FAGシリーズの仕様
製品仕様
| 項目 | FAG |
|---|---|
| 使用流体 | 圧縮空気 |
| 作動圧力差 MPa | 0～1.4 （ただしタイプにより違いますので機種別仕様の最高作動圧力差を参照ください） |
| 耐圧力（水圧にて）MPa | 2.1（ただしFAG11・FAG21のみ1.5です） |
| 流体温度 ℃ | AC：-10～60、DC：-10～40（凍結のないこと） |
| 周囲温度 ℃ | AC：-20～60、DC：-20～40 |
| 耐熱クラス | クラス130（B） |
| 雰囲気 | 腐食性ガス・爆発性ガスのない場所 |
| 弁構造 | 直動形ポペット構造 |
| 弁座漏れcm3/min（ANR） | 0.2以下 |
| 取付姿勢 | 自在 |
| 保護構造 | IP65相当（注1） |
注1：T形端子箱タイプはIP61相当、FAG11の小形端子箱タイプはIP40相当となります。
製品仕様
| 機種形番 | 項目 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接続 口径 | オリフィス径 （mm） | 流量特性 | 最高作動 圧力差 MPa | 最高 使用 圧力 MPa | 定格 電圧 | 皮相電力（VA） | 消費電力（W） | 質量 （kg） | ||||||
| 保持時 | 起動時 | AC 50／60Hz | DC | |||||||||||
| C［dm3/ （s・bar）］ | b | 50Hz | 60Hz | 50Hz | 60Hz | |||||||||
| ●ユニバーサル形 | ||||||||||||||
| FAG11-M5-Y | M5 | 0.8 | 0.08 | 0.61 | 0.7 | 1.0 | AC100V 50／60Hz AC200V 50／60Hz DC 24V DC 12V | 3.4 | 2.6 | 5 | 4.6 | 2.3／1.6 | 3 | 0.09 |
| FAG11-M5-O | 1.5 | 0.28 | 0.40 | 0.2 | ||||||||||
| FAG21-6-Z | Rc1/8 | 1 | 0.13 | 0.58 | 0.7 | 5.3 | 3.7 | 10 | 9 | 2.7／2 | 4 | 0.14 | ||
| FAG21-6-1 | 2 | 0.52 | 0.54 | 0.15 | ||||||||||
| FAG31-6-0 | Rc1/8 Rc1/4 | 1.5 | 0.32 | 0.58 | 0.7 | 1.4 | 7.5 | 5.5 | 20 | 17 | 4／3.4 | 6.5 | 0.23 | |
| FAG31-8-0 | ||||||||||||||
| FAG31-6-1 | 2 | 0.55 | 0.48 | 0.4 | ||||||||||
| FAG31-8-1 | ||||||||||||||
| FAG31-6-4 | 3 | 1.2 | 0.57 | 0.2 | ||||||||||
| FAG31-8-4 | ||||||||||||||
| FAG41-8-1 | Rc1/4 Rc3/8 | 2 | 0.55 | 0.48 | 0.7 | 15 | 11 | 40 | 35 | 7.5／6.5 | 8 | 0.43 | ||
| FAG41-10-1 | ||||||||||||||
| FAG41-8-4 | 3 | 1.2 | 0.57 | 0.3 | ||||||||||
| FAG41-10-4 | ||||||||||||||
| FAG41-8-8 | 4 | 2.1 | 0.48 | 0.15 | ||||||||||
| FAG41-10-8 | ||||||||||||||
| FAG51-8-1 | Rc1/4 Rc3/8 | 2 | 0.55 | 0.48 | 1.2（0.6） | 20 | 16 | 55 | 45 | 11／9.5 | 11.5 | 0.63 | ||
| FAG51-10-1 | ||||||||||||||
| FAG51-8-4 | 3 | 1.2 | 0.57 | 0.6（0.3） | ||||||||||
| FAG51-10-4 | ||||||||||||||
| FAG51-8-8 | 4 | 2.1 | 0.48 | 0.3（0.15） | ||||||||||
| FAG51-10-8 | ||||||||||||||
- ※1：電圧変動範囲は定格電圧の±10%以内で使用してください。
- ※2：FAG51のNO加圧時の最高作動圧力差は（ ）の値となります。
- ※3：漏れ電流は下記の値以下でご使用ください。
- ※4：有効断面積Sと音速コンダクタンスCとの換算はS≒5.0×Cです。
- ※5：AC100V（50/60Hz）は、AC110V（60Hz）でも使用可能です。AC200V（50/60Hz）は、AC220V（60Hz）でも使用可能です。
漏れ電流
| 機種形番 | 電圧 | |||
|---|---|---|---|---|
| AC100V | AC200V | DC24V | DC12V | |
| FAG1 | 2mA以下 | 1mA以下 | 1mA以下 | 2mA以下 |
| FAG2 | 3mA以下 | 1.5mA以下 | ||
| FAG3・4・5 | 6mA以下 | 3mA以下 | ||
内部構造・部品リスト
内部構造
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | コイル組立 | - | - |
| 2 | プランジャ組立 | SUS、NBR | ステンレス、ニトリルゴム |
| 3 | Oリング | NBR | ニトリルゴム |
| 4 | スプリング | SUS | ステンレス |
| 5 | ボディ | ADC | アルミダイカスト |
| 6 | 弁体ガイド組立 | PPS、SUS、NBR | ポリフェニレンサルファイド、ステンレス、ニトリルゴム |
| 7 | スプリング | SUS | ステンレス |
| 8 | Oリング | NBR | ニトリルゴム |
| 9 | カバー | ADC | アルミダイカスト |
外形図
グロメットリード線タイプ
FAG※※-※-※-12C
外形寸法図
| 形番 | A | B | C | D | E | F | G | H | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FAG1 | 28 | 14 | 13.5 | 42 | 51.5 | 13 | 17 | 18 | 12 | M5×0.8 | 21 | 7 | M4深さ5.5 |
| FAG2 | 32 | 16 | 16.5 | 51 | 62 | 15.5 | 19.5 | 22 | 16 | Rc1/8 | 25 | 8 | M4深さ6 |
| FAG3 | 40 | 18 | 18.5 | 60.5 | 72.5 | 18.5 | 22.5 | 28 | 20 | Rc1/8 Rc1/4 | 32 | 11 | M5深さ8 |
| FAG4 | 45 | 25 | 25 | 74.5 | 88.5 | 22.5 | 26 | 34 | 21 | Rc1/4 Rc3/8 | 35 | 15 | M5深さ8 |
| FAG5 | 50 | 25 | 25 | 81 | 97 | 26 | 29.5 | 40 | 21 | Rc1/4 Rc3/8 | 35 | 15 | M5深さ8 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,264円1,492円 ( 1,641円 ) | 在庫品1日目当日出荷可能 |
4,872円 ( 5,359円 ) | 在庫品1日目当日出荷可能 |
5,276円 ( 5,804円 ) | 在庫品1日目当日出荷可能 |
5,557円 ( 6,113円 ) | 在庫品1日目当日出荷可能 |
8,671円 ( 9,538円 ) | 在庫品1日目当日出荷可能 |
5,764円 ( 6,340円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
圧縮空気用の直動式3ポート電磁弁単体。
【特長】
・ユニバーサル形。
・接続口径：M5、Rc1/8、Rc1/4、Rc3/8。
【用途】
・圧縮空気の制御に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
