【在庫品】単体バルブ 直動式3ポート弁セレックスバルブ3PA・3PBシリーズ
- 通常単価(税別)
- 5,024円～6,634円特別価格
- 税込単価
- 5,526円～7,297円特別価格
当ページ記載型番は18：00までのご注文で当日出荷可能。使用圧力0.7MPaから低真空まで使用可能な直...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
3PA110-M5
2位置シングル:グロメットリード線
3PA210-06
2位置シングル:グロメットリード線
3PB110-06
2位置シングル:グロメットリード線
3PB210-06/08
2位置シングル:グロメットリード線

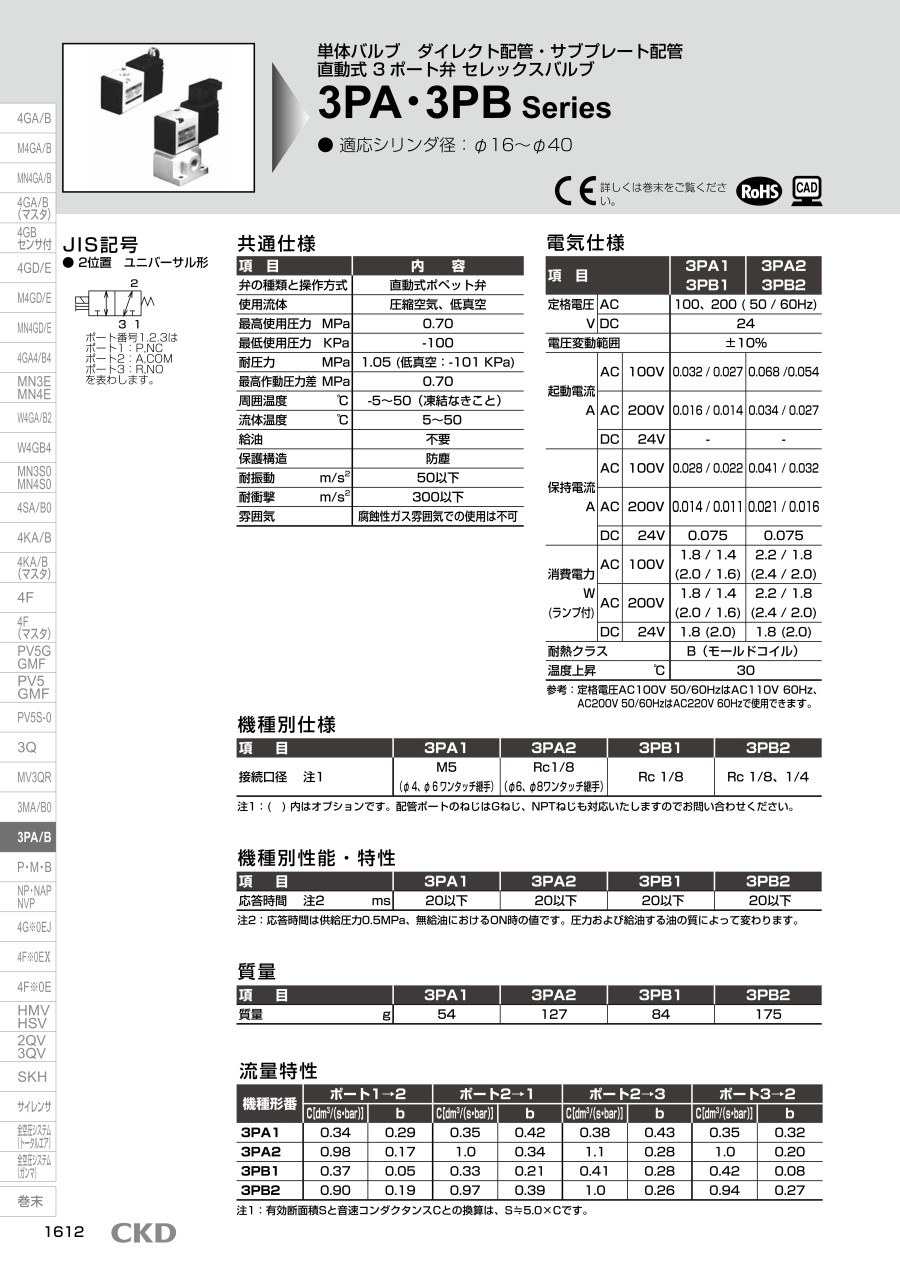

製品仕様
共通仕様
電気仕様
| 項目 | 内容 |
|---|---|
| 弁の種類と操作方式 | 直動式ポペット弁 |
| 使用流体 | 圧縮空気、低真空 |
| 最高使用圧力 MPa | 0.70 |
| 最低使用圧力 KPa | -100 |
| 耐圧力 MPa | 1.05（低真空:-101 Kpa） |
| 最高作動圧力差 MPa | 0.70 |
| 周囲温度 ℃ | -5～50（凍結なきこと） |
| 流体温度 ℃ | 5～50 |
| 給油 | 不要 |
| 保護構造 | 防塵 |
| 耐振動 m/s2 | 50以下 |
| 耐衝撃 m/s2 | 300以下 |
| 雰囲気 | 腐蝕性ガス雰囲気での使用は不可 |
| 項目 | 3PA1 3PB1 | 3PA2 3PB2 | ||
|---|---|---|---|---|
| 定格電圧 V | AC | 100、200（50/60Hz） | ||
| DC | 24 | |||
| 電圧変動範囲 | ±10% | |||
| 起動電流 A | AC | 100V | 0.032/0.027 | 0.068/0.054 |
| AC | 200V | 0.016/0.014 | 0.034/0.027 | |
| DC | 24V | - | - | |
| 保持電流 A | AC | 100V | 0.028/0.022 | 0.041/0.032 |
| AC | 200V | 0.014/0.011 | 0.021/0.016 | |
| DC | 24V | 0.075 | 0.075 | |
| 消費電力 W （ランプ付） | AC | 100V | 1.8/1.4（2.0/1.6） | 2.2/1.8（2.4/2.0） |
| AC | 200V | 1.8/1.4（2.0/1.6） | 2.2/1.8（2.4/2.0） | |
| DC | 24V | 1.8（2.0） | 1.8（2.0） | |
| 耐熱クラス | B（モールドコイル） | |||
| 温度上昇 ℃ | 30 | |||
AC200V 50/60HzはAC220V 60Hzで使用できます。
内部構造
3PA110/2位置シングル
主要部品リスト
3PA110/2位置シングル
| 品番 | 部品名称 | 材質 | 品番 | 部品名称 | 材質 |
|---|---|---|---|---|---|
| 1 | 本体（ボディ） | アルミニウム合金ダイカスト | 6 | プランジャばね | ステンレス鋼 |
| 2 | 弁体（ステム組立） | - | 7 | コイル組立 | - |
| 3 | 弁ばね | ステンレス鋼 | 8 | ノック | 樹脂 |
| 4 | キャップ | 樹脂 | 9 | 手動ボタン | 樹脂 |
| 5 | プランジャ | ステンレス鋼 | - | - | - |
※上記以外の型番についての情報はデジタルカタログをご参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,025円 ( 5,528円 ) | 在庫品1日目当日出荷可能 |
5,024円 ( 5,526円 ) | 在庫品1日目当日出荷可能 |
5,355円 ( 5,891円 ) | 在庫品1日目当日出荷可能 |
5,891円 ( 6,480円 ) | 6日目 |
5,824円 ( 6,406円 ) | 在庫品1日目当日出荷可能 |
5,824円2,038円 ( 2,242円 ) | 在庫品1日目当日出荷可能 |
5,824円 ( 6,406円 ) | 在庫品1日目当日出荷可能 |
6,137円 ( 6,751円 ) | 在庫品1日目当日出荷可能 |
6,137円 ( 6,751円 ) | 6日目 |
6,634円 ( 7,297円 ) | 在庫品1日目当日出荷可能 |
6,140円 ( 6,754円 ) | 在庫品1日目当日出荷可能 |
6,634円 ( 7,297円 ) | 在庫品1日目当日出荷可能 |
6,570円 ( 7,227円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
当ページ記載型番は18：00までのご注文で当日出荷可能。
使用圧力0.7MPaから低真空まで使用可能な直動式3ポート弁。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
このページに無い仕様は、こちらのページをご確認ください。 https://jp.misumi-ec.com/vona2/detail/221000184963/?
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
