メカニカル部品技術窓口
絞り込み条件
未確定：候補が74型番あります。
切換の種類
- 2位置エキゾースト
- 3位置クローズドセンタ
- 3位置オールポートブロック
- 3位置A・B・R接続
電源切時の状態
- 自己保持
- 自己復帰(スプリングリターン)
- 自己復帰(スプリングリターン)
- 自己復帰(差圧リターン)
サージキラー
~mm- なし
- 添付（バリスタ）
チェック弁
~mm- なし
プラグ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 4日以内
- 6日以内
- 7日以内
- 8日以内
- 10日以内
【在庫品】単体バルブ パイロット式 5ポート弁セレックスバルブ4F4・5・6・7シリーズ
- 通常単価(税別)
- 12,292円～50,745円
- 税込単価
- 13,521円～55,820円
当ページ記載型番は18：00までのご注文で当日出荷可能。無給油・ハード使用可能...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
未確定：候補が74型番あります。
商品情報
外形図
4F410
2位置シングル:DIN端子箱

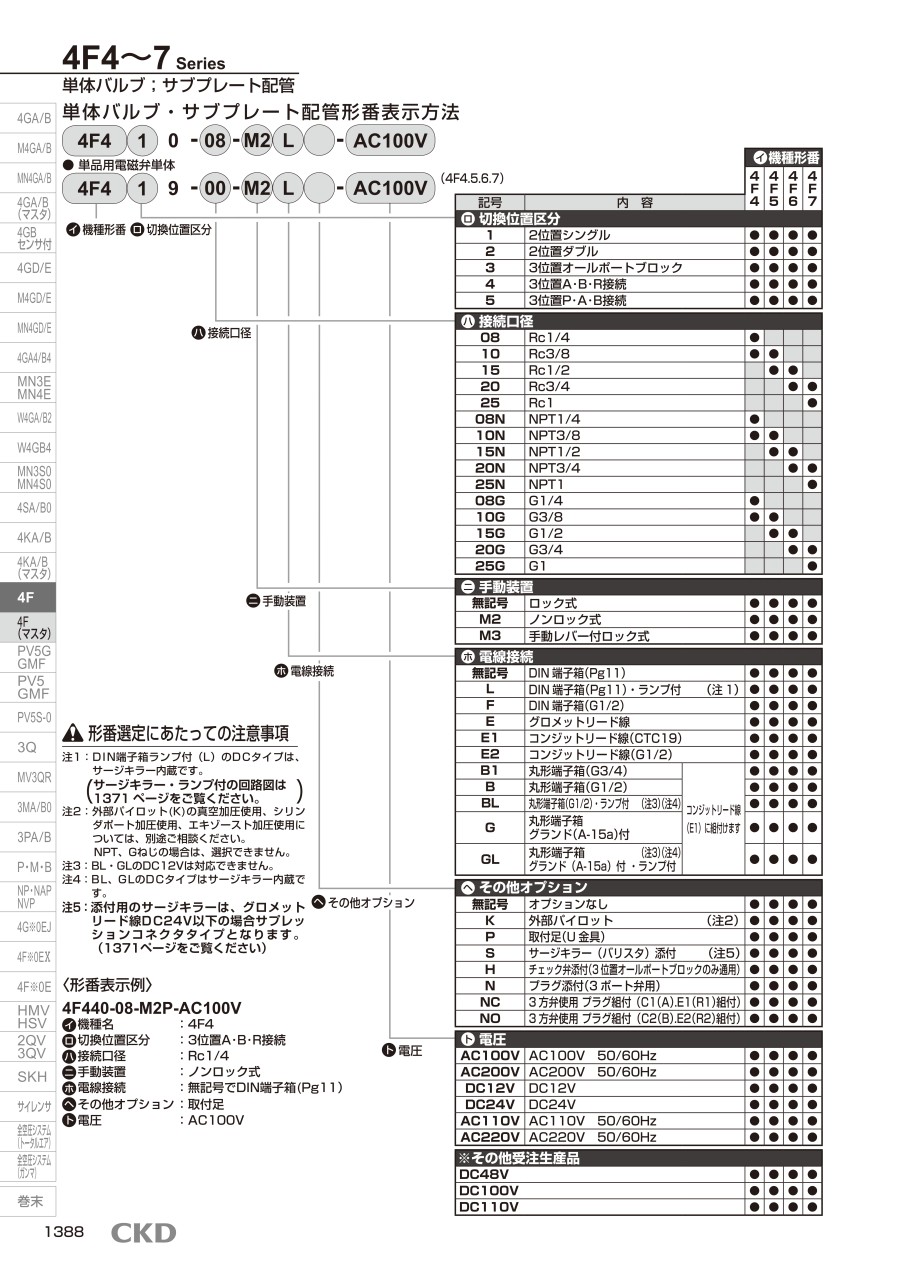

※上記以外の型番についての情報はデジタルカタログをご参照ください。
製品仕様
共通仕様
電気仕様
| 項目 | 内容 |
|---|---|
| 弁の種類と操作方式 | パイロット式ソフトスプール弁 |
| 使用流体 | 圧縮空気 |
| 最高使用圧力 MPa | 1.0 |
| 最低使用圧力 MPa（注2） | デジタルカタログ機種別仕様参照 |
| 耐圧力 MPa | 1.5 |
| 周囲温度 ℃（注1） | -10～60（凍結なきこと） |
| 流体温度 ℃ | 5～60 |
| 給油 | 不要（給油時は、タービン油ISOVG32を使用） |
| 保護構造 | 防塵 |
| 耐振動 m/s2 | 50以下 |
| 耐衝撃 m/s2 | 300以下 |
| 雰囲気 | 腐蝕性ガス雰囲気での使用は不可 |
| 項目 | 4F4～7 | ||
|---|---|---|---|
| 定格電圧 V | AC | 100､200（50/60Hz） | |
| DC | 12,24 | ||
| 電圧変動範囲 | ±10% | ||
| 起動電流 A | AC | 100V | 0.170/0.140 |
| 200V | 0.090/0.070 | ||
| DC | 12V | 0.500 | |
| 24V | 0.250 | ||
| 保持電流 A | AC | 100V | 0.100/0.080 |
| 200V | 0.050/0.040 | ||
| DC | 12V | 0.500 | |
| 24V | 0.250 | ||
| 消費電力 W | AC | 100V | 5.0/4.0 |
| 200V | 5.0/4.0 | ||
| DC | 12V | 6 | |
| 24V | 6 | ||
| 耐熱クラス | B（モールドコイル） | ||
注1:周囲温度とは、保管、設置状態での温度を表し、稼働時の流体温度とは
異なります。
注2:外部パイロット（オプション記号:K）を選択時の使用圧力範囲は0～1.0MPaです。
また、外部パイロット圧力は0.15～1.0MPaでご使用ください。
異なります。
注2:外部パイロット（オプション記号:K）を選択時の使用圧力範囲は0～1.0MPaです。
また、外部パイロット圧力は0.15～1.0MPaでご使用ください。
内部構造
4F410/2位置シングル
主要部品リスト
4F410/2位置シングル
| 品番 | 部品名称 | 材質 | 品番 | 部品名称 | 材質 |
|---|---|---|---|---|---|
| 1 | 本体（ボディ） | アルミダイカスト | 10 | ピストン（B）組立（小） | - |
| 2 | 弁体（スプール） | アルミニウム | 11 | シリンダA（大） | アルミニウム |
| 3 | キャップ | アルミダイカスト | 12 | シリンダB（小） | アルミニウム |
| 4 | プランジャ | - | 13 | ボディブロック | アルミダイカスト |
| 5 | プランジャばね | - | 14 | バネ座 | ステンレス鋼 |
| 6 | コイル組立 | - | 15 | Oリング | ニトリルゴム |
| 7 | サブプレート | アルミダイカスト | 16 | パイロット弁本体組立 | - |
| 8 | シール組立 | - | 17 | サブプレートガスケット | ニトリルゴム |
| 9 | ピストン（A）組立（大） | - | 18 | DIN端子箱 | - |
※上記以外の型番についての情報はデジタルカタログをご参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,011円 ( 16,512円 ) | 3日目 |
15,011円 ( 16,512円 ) | 在庫品1日目当日出荷可能 |
14,505円 ( 15,956円 ) | 在庫品1日目当日出荷可能 |
14,124円 ( 15,536円 ) | 在庫品1日目当日出荷可能 |
12,312円 ( 13,543円 ) | 在庫品1日目当日出荷可能 |
14,883円 ( 16,371円 ) | 在庫品1日目当日出荷可能 |
12,292円 ( 13,521円 ) | 在庫品1日目当日出荷可能 |
12,312円 ( 13,543円 ) | 在庫品1日目当日出荷可能 |
20,033円 ( 22,036円 ) | 3日目 |
20,063円 ( 22,069円 ) | 在庫品1日目当日出荷可能 |
20,035円 ( 22,039円 ) | 在庫品1日目当日出荷可能 |
20,035円 ( 22,039円 ) | 3日目 |
17,181円 ( 18,899円 ) | 在庫品1日目当日出荷可能 |
20,445円 ( 22,490円 ) | 在庫品1日目当日出荷可能 |
21,877円 ( 24,065円 ) | 6日目 |
18,932円 ( 20,825円 ) | 4日目 |
21,036円 ( 23,140円 ) | 在庫品1日目当日出荷可能 |
21,036円 ( 23,140円 ) | 在庫品1日目当日出荷可能 |
18,127円 ( 19,940円 ) | 8日目 |
18,127円 ( 19,940円 ) | 8日目 |
21,027円 ( 23,130円 ) | 10日目 |
18,127円 ( 19,940円 ) | 8日目 |
19,759円 ( 21,735円 ) | 在庫品1日目当日出荷可能 |
19,939円 ( 21,933円 ) | 在庫品1日目当日出荷可能 |
18,846円 ( 20,731円 ) | 在庫品1日目当日出荷可能 |
19,771円 ( 21,748円 ) | 在庫品1日目当日出荷可能 |
19,939円 ( 21,933円 ) | 在庫品1日目当日出荷可能 |
18,904円 ( 20,794円 ) | 在庫品1日目当日出荷可能 |
20,138円 ( 22,152円 ) | 在庫品1日目当日出荷可能 |
19,700円 ( 21,670円 ) | 在庫品1日目当日出荷可能 |
18,587円 ( 20,446円 ) | 在庫品1日目当日出荷可能 |
25,899円 ( 28,489円 ) | 在庫品1日目当日出荷可能 |
26,764円 ( 29,440円 ) | 在庫品1日目当日出荷可能 |
26,959円 ( 29,655円 ) | 在庫品1日目当日出荷可能 |
28,933円 ( 31,826円 ) | 7日目 |
25,604円 ( 28,164円 ) | 在庫品1日目当日出荷可能 |
29,322円 ( 32,254円 ) | 在庫品1日目当日出荷可能 |
25,694円 ( 28,263円 ) | 在庫品1日目当日出荷可能 |
28,846円 ( 31,731円 ) | 在庫品1日目当日出荷可能 |
27,174円 ( 29,891円 ) | 在庫品1日目当日出荷可能 |
28,872円 ( 31,759円 ) | 在庫品1日目当日出荷可能 |
31,761円 ( 34,937円 ) | 在庫品1日目当日出荷可能 |
31,759円 ( 34,935円 ) | 4日目 |
31,761円 ( 34,937円 ) | 在庫品1日目当日出荷可能 |
24,430円 ( 26,873円 ) | 在庫品1日目当日出荷可能 |
24,430円 ( 26,873円 ) | 8日目 |
24,430円 ( 26,873円 ) | 8日目 |
28,827円 ( 31,710円 ) | 8日目 |
28,918円 ( 31,810円 ) | 在庫品1日目当日出荷可能 |
25,899円 ( 28,489円 ) | 在庫品1日目当日出荷可能 |
26,289円 ( 28,918円 ) | 在庫品1日目当日出荷可能 |
30,688円 ( 33,757円 ) | 在庫品1日目当日出荷可能 |
33,758円 ( 37,134円 ) | 4日目 |
39,599円 ( 43,559円 ) | 4日目 |
39,597円 ( 43,557円 ) | 在庫品1日目当日出荷可能 |
42,767円 ( 47,044円 ) | 在庫品1日目当日出荷可能 |
34,088円 ( 37,497円 ) | 8日目 |
34,088円 ( 37,497円 ) | 8日目 |
34,088円 ( 37,497円 ) | 4日目 |
34,088円 ( 37,497円 ) | 8日目 |
詳細情報
基本情報
当ページ記載型番は18：00までのご注文で当日出荷可能。
無給油・ハード使用可能です。トータル性能に優れ、幅広い分野にワイドセレクションで応えます。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
このページに無い仕様は、こちらのページをご確認ください。 https://jp.misumi-ec.com/vona2/detail/221000184996/?
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
