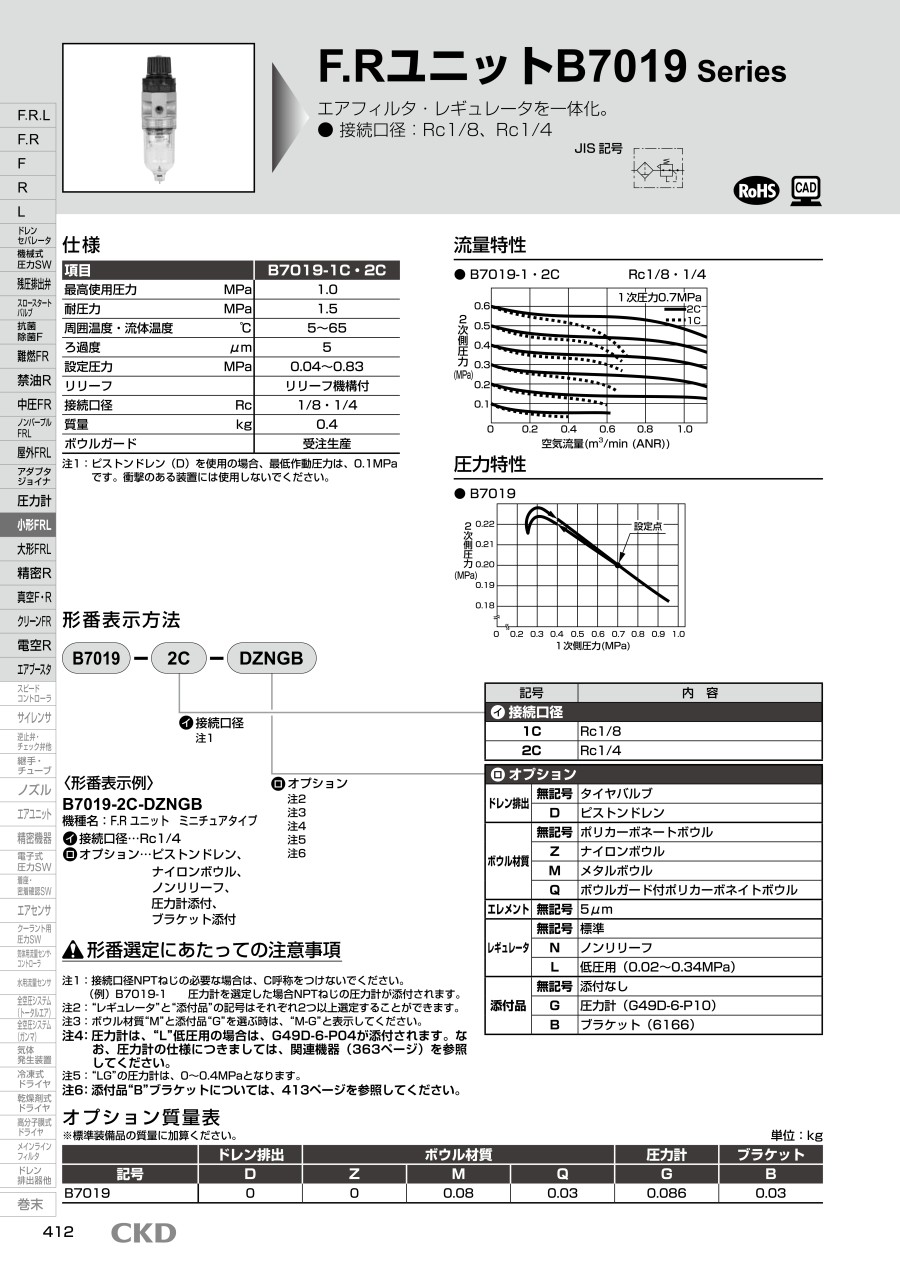

【全て在庫品】セパレートタイプ FRユニット 7000シリーズ
- 通常単価(税別)
- 4,474円～6,249円
- 税込単価
- 4,921円～6,874円
通常出荷日：在庫品1日目当日出荷可能
【特長】・エアフィルタとレギュレータを一体化させた商品です。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 項目 | B7019-1C |
|---|---|
| 最高使用圧力 MPa | 1.0 |
| 耐圧力 MPa | 1.5 |
| 周囲温度・流体温度 ℃ | 5～65 |
| ろ過度 μm | 5 |
| 設定圧力 MPa | 0.04～0.83 |
| リリーフ | リリーフ機構付 |
| 接続口径 Rc | 1/8・1/4 |
| 質量 kg | 0.4 |
| ボウルガード | 受注生産 |
注1:ピストンドレン（D）を使用の場合、最低作動圧力は、0.1MPaです。衝撃のある装置には使用しないでください。
内部構造
部品リスト
| No. | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ | アルミ合金ダイカスト |
| 2 | カバー | ポリアセタール樹脂 |
| 3 | Oリング | 特殊ニトリルゴム |
| 4 | エレメント | ポリプロピレン |
| 5 | バルブ組付 | 黄銅・水素化ニトリルゴム |
| 6 | ダイヤフラム組付 | ニトリルゴム・黄銅・鋼 |
| 7 | ボウル | ポリカーボネート樹脂・黄銅 |
性質性能情報・試験情報
流量特性
圧力特性
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,474円 ( 4,921円 ) | 在庫品1日目当日出荷可能 |
6,249円 ( 6,874円 ) | 在庫品1日目当日出荷可能 |
