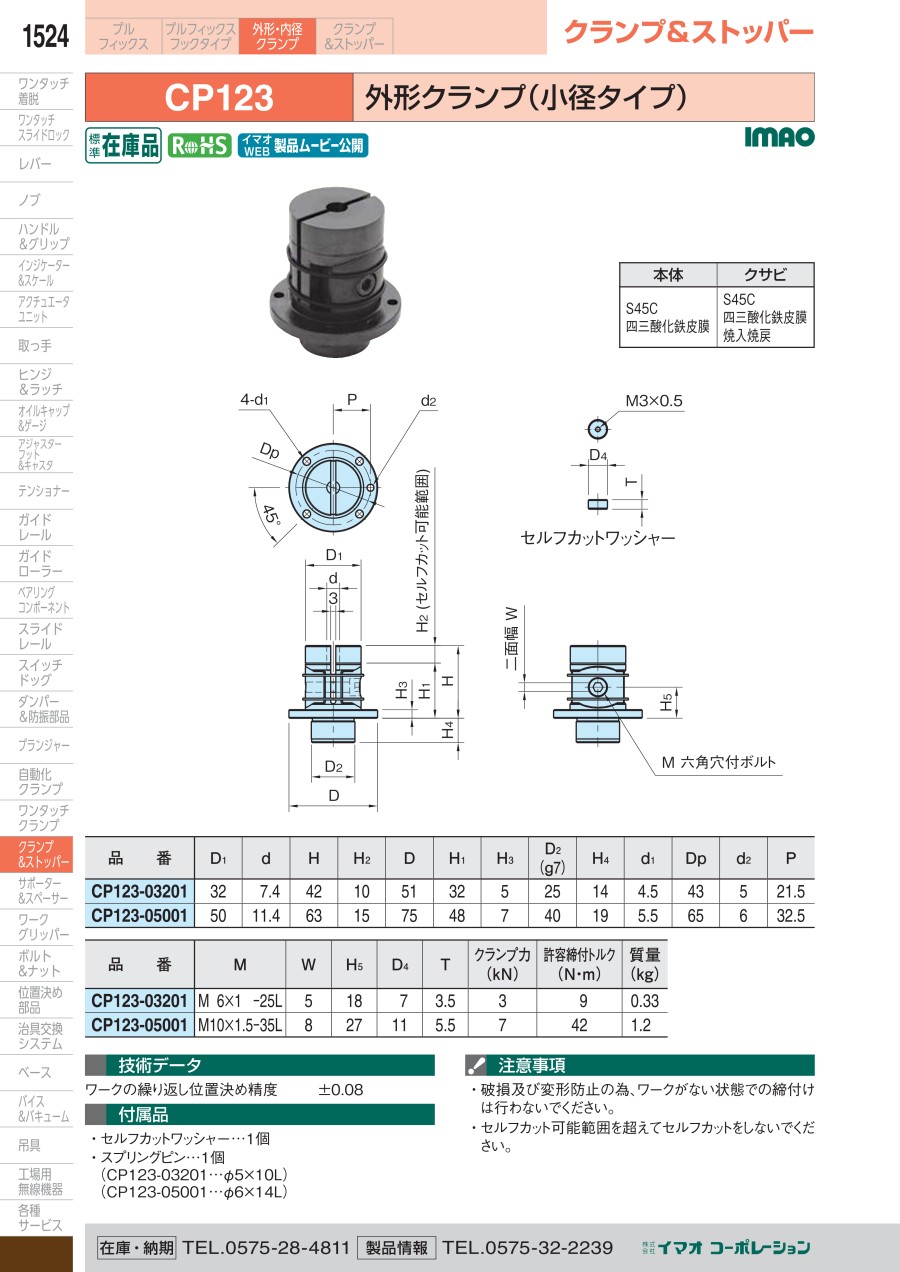

外形クランプ（小径タイプ） （CP123）

外形図

製品仕様

• RoHS指令適合製品です。
• ワークの繰り返し位置決め精度：±0.08
• 付属品：
  セルフカットワッシャー・・・1個
  スプリングピン・・・1個
  （CP123-03201・・・φ5×10L）
  （CP123-05001・・・φ6×14L）

規格表

使用例

取付穴加工図

セルフカット方法

（1）セルフカットワッシャーの取付け
セルフカットワッシャーを取付け穴に挿入してから、クランプボルトを締め込んで固定します。（ボルトなどを使用すると、取付けが簡単です。）

注）セルフカットワッシャーは、取付け穴の奥に当たるまで押し込んでください。

（2）口金のセルフカット
ワーク形状に合わせて口金をセルフカットします。


注）セルフカット可能範囲を超えない様にしてください。

（3）ワークの取付け
クランプボルトを緩めてセルフカットワッシャーを取外してから、ワークを取付けます。
クランプボルトを締め込んで固定します。

注意・禁止事項

• 破損及び変形防止の為、ワークがない状態での締付けは行わないでください。
• セルフカット可能範囲を超えてセルフカットをしないでください。
