イマオコーポレーション

カムサイドクランプ（QLSCH）

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 21,721円～27,583円

税込単価: 23,893円～30,341円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

レバー荷重によりクランプ力が加減できるカムレバータイプの横押しクランプです。 ...

種類
本体
本体種類
横押しクランプ
材質
S45C
表面処理
四三酸化鉄被膜

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

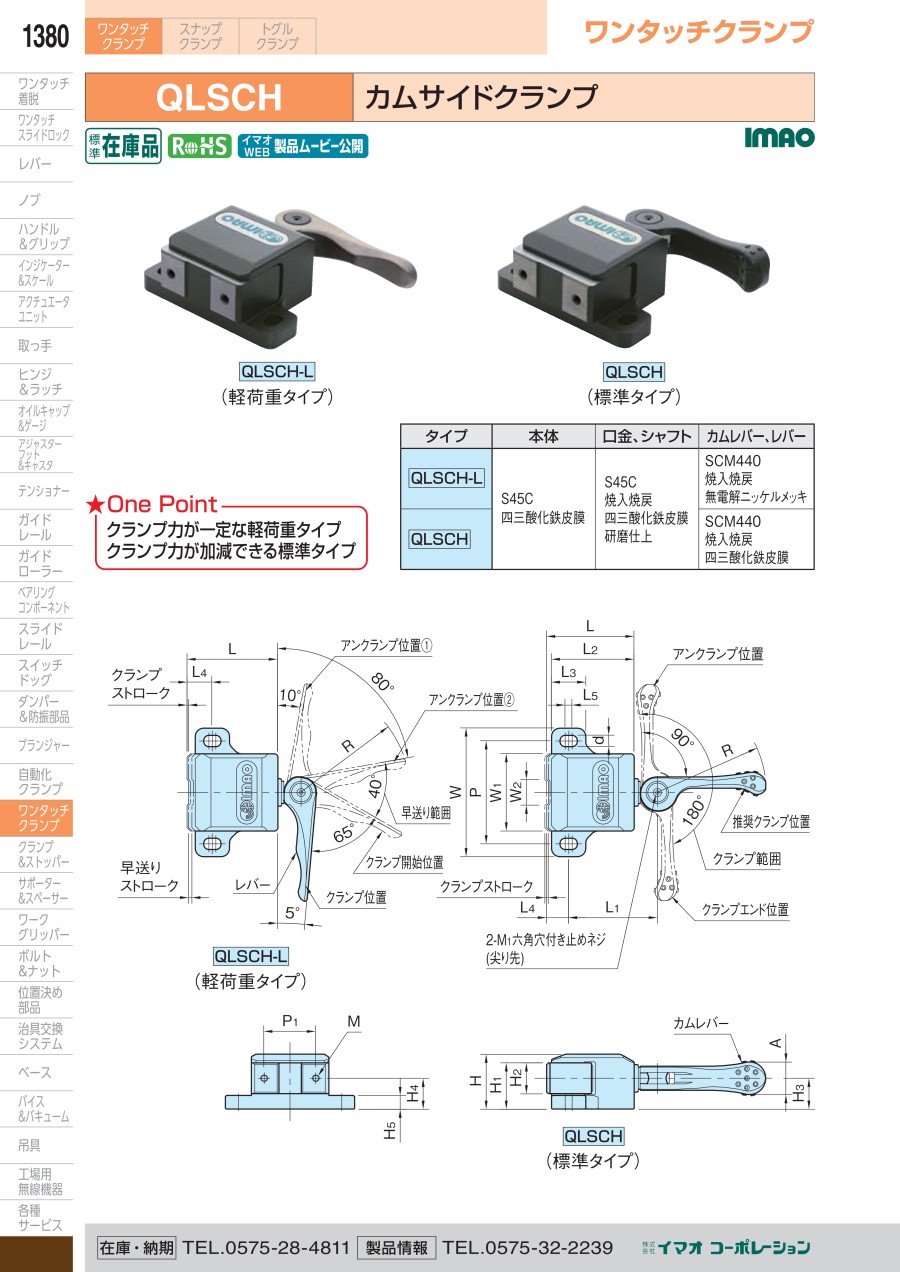

外形図

カムサイドクランプ（軽荷重タイプ）

標準タイプ

前面図（標準タイプ）QLSCHを参照

側面図（標準タイプ）QLSCHを参照

製品仕様

QLSCH-L／軽荷重タイプ

QLSCH／標準タイプ

タイプ	本体	口金、シャフト	カムレバー、レバー
QLSCH-L	S45C 四三酸化鉄皮膜	S45C 焼入焼戻四三酸化鉄皮膜研磨仕上	SCM440 焼入焼戻無電解ニッケルメッキ
QLSCH	S45C 四三酸化鉄皮膜	S45C 焼入焼戻四三酸化鉄皮膜研磨仕上	SCM440 焼入焼戻四三酸化鉄皮膜

軽荷重タイプ

型番	A	クランプストローク注1）	早送りストローク	レバー荷重（N）注2）	クランプ力（kN）	質量（g）
QLSCH32L	14	0.3	0.8	40	0.6	600
QLSCH40L	18	0.4	0.8	50	1.2	1,320

注1）ワークのバラツキは0.1mm以内にしてください
注2）レバーをクランプ位置まで倒した時の荷重です

標準タイプ

型番	A	クランプストローク	カムレバー	レバー荷重（N）注3）	クランプ力（kN）	質量（g）
QLSCH32	19	1.6	QLCA-06	150	2	620
QLSCH40	24	2.2	QLCA-08	200	3	1,360

注3）レバーに掛けられる許容荷重です

規格表

型番	W₁	W₂	H₁	H₂	M	P₁	H₄	L₄	W	L₃	H₅	d	L₅	P
QLSCH32	45	15	27	18	M4×0.7深さ6	30	18	13	75	20	8	6.6	3	60
QLSCH40	60	20	33	22	M5×0.8深さ8	40	22	17	100	26	10	8.6	4	80

型番	H	L	L₂	R	L₁	H₃	M₁
QLSCH32	32	51	48	63	51.5	18	M4×0.7-5L
QLSCH40	40	67	63	80	67	22	M5×0.8-6L

使用例

標準タイプ

カムレバーを回すと口金がストロークしてワークをクランプします。クランプ力は能力線図を参照してください。

軽荷重タイプ

レバーをクランプ位置まで倒すと、ワークをクランプします。常にクランプ力が一定です。

レバー位置の変更

レバーの操作方向は、六角穴付き止めネジで上下左右（90°毎）に変更できます。

取付方法

軽荷重タイプの取付けは、クランプストローク内で一定のクランプ力を得る為、下記の手順で行ってください。

1.レバーをクランプ開始位置にセットしてください。

2.口金をワークに当てます。

3.本体を六角穴付きボルトで固定します。レバーをクランプ位置まで倒すとワークがクランプされます。

商品特長詳細

口金の先端イメージ図

カムレバー式のため、ワンタッチ操作で素早くクランプできます。
軽荷重タイプは、内蔵バネにより常にクランプ力が一定です。
標準タイプは、レバー荷重によりクランプ力が加減できます。
口金の先端は研磨仕上ですので、ワーク仕上面のクランプも可能です。
クランプ時、口金は下方向への力が掛かりワークの浮き上がりを防止します。

型番リスト

表示件数

型番

クランプ力

(N)

ストローク S

(mm)

長さ L

(mm)

ネジ径 M

仕様

トラスココード

早送りストローク

(mm)

RoHS?

最小発注数量

2000	1.6	51	M4×0.7	標準タイプ	433-9886	-	10	1個
600	0.3	51	M4×0.7	軽荷重タイプ	433-9894	0.8	10	1個
3000	2.2	67	M5×0.8	標準タイプ	433-9908	-	10	1個
1200	0.4	67	M5×0.8	軽荷重タイプ	433-9916	0.8	10	1個

通常単価(税別) (税込単価)	通常出荷日

21,721円 ( 23,893円 )	在庫品1日目当日出荷可能
21,721円 ( 23,893円 )	3日目
27,111円 ( 29,822円 )	在庫品1日目当日出荷可能
27,583円 ( 30,341円 )	3日目

詳細情報

基本情報

基本情報

レバー荷重によりクランプ力が加減できるカムレバータイプの横押しクランプです。
【特長】
・軽荷重タイプは、内蔵バネにより常にクランプ力が一定です。
・口金の先端は研磨仕上げですので、ワーク仕上面のクランプも可能です。
・クランプ時、口金は下方向への力が掛かりワークの浮き上がりを防止します。
・カムレバー式のため、ワンタッチ操作で素早くクランプできます。
・標準タイプは、レバー荷重によりクランプ力が加減できます。
【用途】
・工具レスのワンタッチ操作によりワークの段取り時間を大幅に短縮したい時に最適。
・金属加工用治具の構成部品などに利用可能。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カムサイドクランプ（QLSCH）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q本体が無電解ニッケルメッキ処理の製品はありますか？

ありません。

Qカムサイドクランプ（型式：QLSCH）の口金部品にガタはありますか？

先端の口金はバネで常時引き込んでいますが、クランプ時に各所に隙間がありますので多少のガタツキはございます。
