未確定：候補が8型番あります。

マキテック

ローラ付タイプエアーリフト ALR-PR-57H

カタログ |

通常単価(税別): -

税込単価: -

【特長】・ローラを取り付けた上部フレームがアップダウンします。・フリーローララ...

種類
運搬
ローラ
あり

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

重荷重用
ストローク：20mm

■塗装色

オレンジ：C12-60X（日本塗料工業規格）、マンセル記号2.5YR6/14近似
メジャーグリーン：S31-513（日本塗料工業規格）、マンセル記号2.5G6/3近似
イエロー：C22-80X（日本塗料工業規格）、マンセル記号2.5Y8/14近似

製品仕様

単位：mm

型番	ALR-PR-57
型番	408H	508H	608H	708H	808H	908H	1008H	1108H	1208H
全長（L）	408	508	608	708	808	908	1,008	1,108	1,208
取付ピッチ（P）	300	400	500	600	700	800	900	1,000	1,100
耐荷重（kg）	200	300	400	500	600	700	800	900	1,000
空気消費量（NL）	3.0	3.75	4.5	5.25	6.0	6.75	7.5	8.25	9.0
目安自重	10	12	14	16	18	20	22	24	26

型番	ALR-PR-57
型番	1308H	1408H	1508H	1608H	1708H	1808H	1908H	2008H
全長（L）	1,308	1,408	1,508	1,608	1,708	1,808	1,908	2,008
取付ピッチ（P）	1,200	1,300	1,400	1,500	1,600	1,700	1,800	1,900
耐荷重（kg）	1,100	1,200	1,300	1,400	1,500	1,600	1,700	1,800
空気消費量（NL）	9.8	10.5	11.25	12.0	12.75	13.5	14.25	15.0
目安自重	28	30	32	34	36	38	40	42

※耐荷重値（kg）は内圧5kg/cm³時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には、耐荷重値（kg）の70%で選定して下さい。

近接スイッチ取付け位置及び型番表記

商品特長詳細

■エアーリフトとは

上下のフレームの間に特殊エアーホースを内蔵し、エアー圧により上部フレームが、UP・DOWNする簡単な構造のリフト装置です。

■特長

取り付けが簡単
短納期
低コスト
機高が低くてコンパクト
使い方自由自在
工場用エアーで使用可能

型番リスト

表示件数

型番

ALR-PR-571008H

ALR-PR-571008H-[A1,A2,B1,B2,KA1,KA2,KB1,KB2]

ALR-PR-571008H-[G,Y]

ALR-PR-571008H-[G,Y]-[A1,A2,B1,B2,KA1,KA2,KB1,KB2]

ALR-PR-57808H

ALR-PR-57808H-[A1,A2,B1,B2,KA1,KA2,KB1,KB2]

ALR-PR-57808H-[G,Y]

ALR-PR-57808H-[G,Y]-[A1,A2,B1,B2,KA1,KA2,KB1,KB2]

塗装色

機長

(mm)

接続口径

近接スイッチ

最小発注数量

オレンジ（標準色）	1008	φ6（標準）	無し	1個
オレンジ（標準色）	1008	φ6（標準）	L側取付け：KB　1個 / L側取付け：KB　1個（ブラケットのみ） / R側取付け：KA　1個 / R側取付け：KA　1個（ブラケットのみ） / L側取付け：KB　2個 / L側取付け：KB　2個（ブラケットのみ） / R側取付け：KA　2個 / R側取付け：KA　2個（ブラケットのみ）	1個
イエロー / メジャーグリーン	1008	φ6（標準）	無し	1個
イエロー / メジャーグリーン	1008	φ6（標準）	L側取付け：KB　1個 / L側取付け：KB　1個（ブラケットのみ） / R側取付け：KA　1個 / R側取付け：KA　1個（ブラケットのみ） / L側取付け：KB　2個 / L側取付け：KB　2個（ブラケットのみ） / R側取付け：KA　2個 / R側取付け：KA　2個（ブラケットのみ）	1個
オレンジ（標準色）	808	φ6（標準）	無し	1個
オレンジ（標準色）	808	φ6（標準）	L側取付け：KB　1個 / L側取付け：KB　1個（ブラケットのみ） / R側取付け：KA　1個 / R側取付け：KA　1個（ブラケットのみ） / L側取付け：KB　2個 / L側取付け：KB　2個（ブラケットのみ） / R側取付け：KA　2個 / R側取付け：KA　2個（ブラケットのみ）	1個
イエロー / メジャーグリーン	808	φ6（標準）	無し	1個
イエロー / メジャーグリーン	808	φ6（標準）	L側取付け：KB　1個 / L側取付け：KB　1個（ブラケットのみ） / R側取付け：KA　1個 / R側取付け：KA　1個（ブラケットのみ） / L側取付け：KB　2個 / L側取付け：KB　2個（ブラケットのみ） / R側取付け：KA　2個 / R側取付け：KA　2個（ブラケットのみ）	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目

詳細情報

基本情報

基本情報

【特長】
・ローラを取り付けた上部フレームがアップダウンします。
・フリーローララインの方向転換機に最適です。
・機高が90mmと低く、既存のローラコンベヤ（φ57×100P）のローラを1本取り外すだけで取り付けができます（搬送物の渡り間隔200mm）近接スイッチ取付け可能です

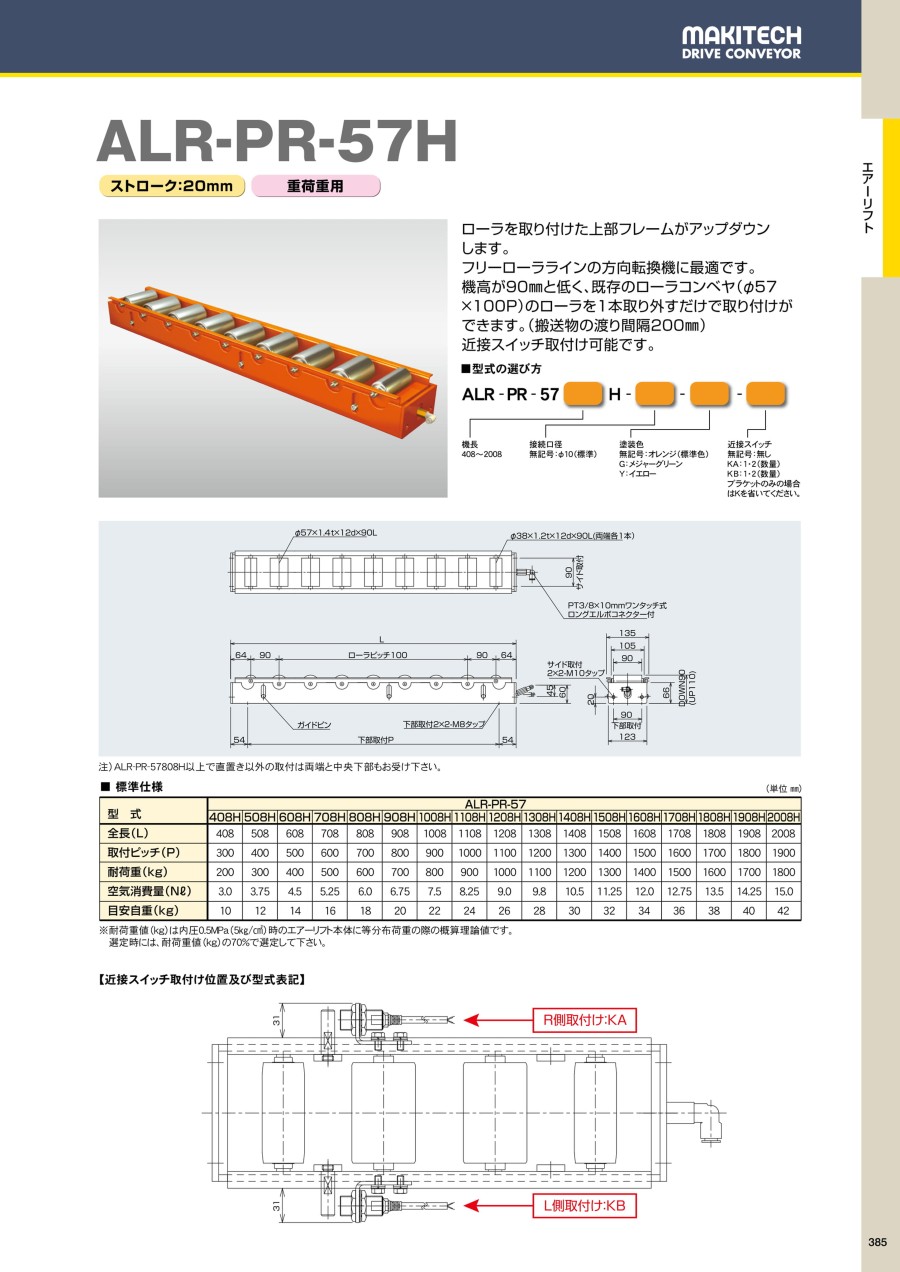

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
