マキテック

平行リンク付エアーリフト ALB-HB-N

カタログ |

通常単価(税別): -

税込単価: -

シリンダと比較して低床で高積載可能です。【特長】・高ストローク（45mm）によ...

種類
昇降
ローラ
なし

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報

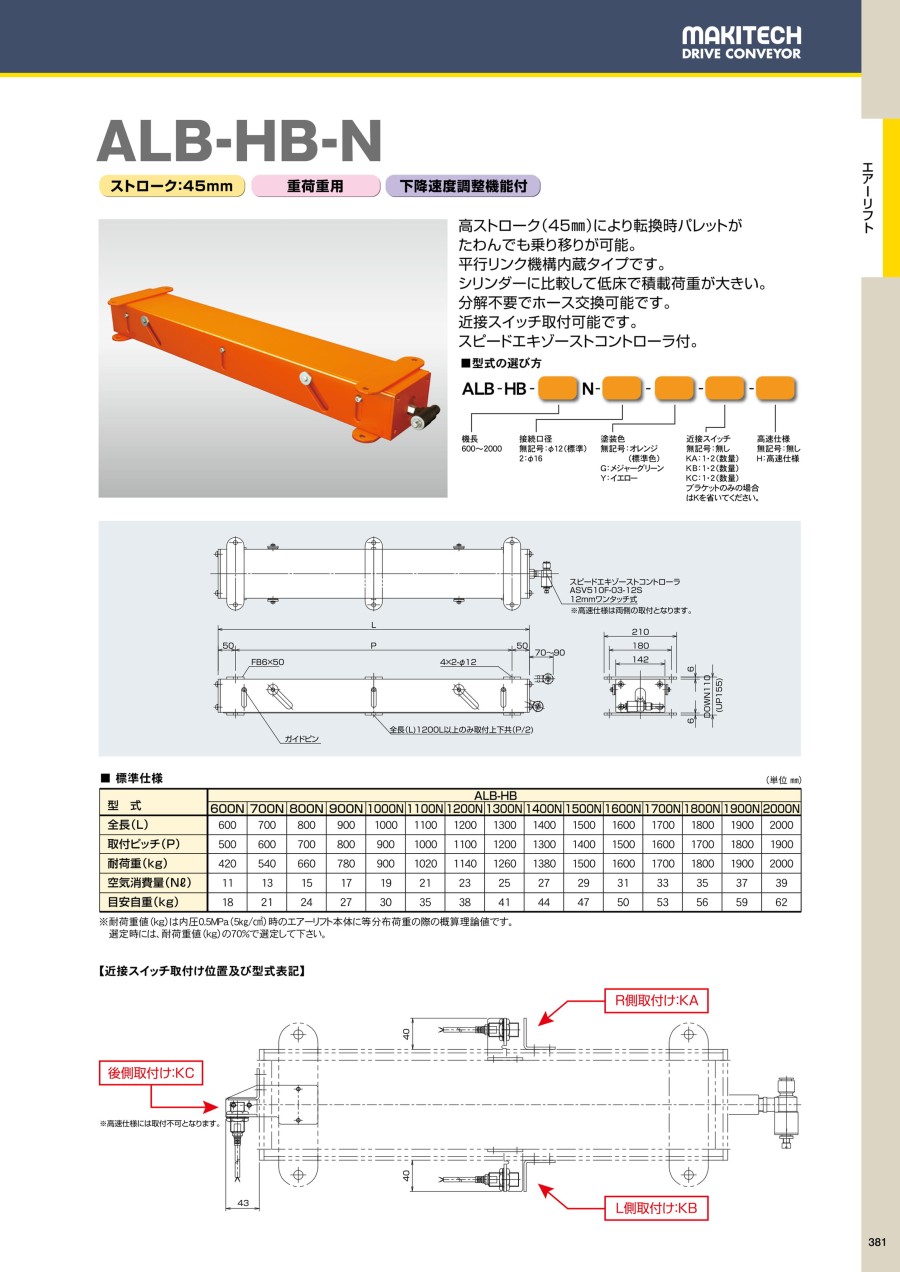

カタログ

商品情報

外形図

製品仕様

重荷重用
下降速度調整機能付

■塗装色

オレンジ：C12-60X（日本塗料工業規格）、マンセル記号2.5YR6/14近似
メジャーグリーン：S31-513（日本塗料工業規格）、マンセル記号2.5G6/3近似
イエロー：C22-80X（日本塗料工業規格）、マンセル記号2.5Y8/14近似

製品仕様

単位：mm

型番	ALB-HB
型番	600N	700N	800N	900N	1000N	1100N	1200N	1300N	1400N	1500N	1600N	1700N	1800N	1900N	2000N
全長（L）	600	700	800	900	1,000	1,100	1,200	1,300	1,400	1,500	1,600	1,700	1,800	1,900	2,000
取付ピッチ（P）	500	600	700	800	900	1,000	1,100	1,200	1,300	1,400	1,500	1,600	1,700	1,800	1,900
耐荷重（kg）	420	540	660	780	900	1,020	1,140	1,260	1,380	1,500	1,600	1,700	1,800	1,900	2,000
空気消費量（NL）	11	13	15	17	19	21	23	25	27	29	31	33	35	37	39
目安自重	18	21	24	27	30	35	38	41	44	47	50	53	56	59	62

※耐荷重値（kg）は内圧5kg/cm³時のエアーリフト本体に等分布荷重の際の概算理論値です。選定時には、耐荷重値（kg）の70%で選定して下さい。

近接スイッチ取付け位置及び型番表記

商品特長詳細

■エアーリフトとは

上下のフレームの間に特殊エアーホースを内蔵し、エアー圧により上部フレームが、UP・DOWNする簡単な構造のリフト装置です。

■特長

取り付けが簡単
短納期
低コスト
機高が低くてコンパクト
使い方自由自在
工場用エアーで使用可能

型番リスト

表示件数

型番

ALB-HB-1200N-2

ALB-HB-1200N-2-[A1,A2,B1,B2,C1,C2,KA1,KA2,KB1,KB2,KC1,KC2]

ALB-HB-1200N-2-[G,Y]

ALB-HB-1200N-2-[G,Y]-[A1,A2,B1,B2,C1,C2,KA1,KA2,KB1,KB2,KC1,KC2]

ALB-HB-1200N

ALB-HB-1200N-[A1,A2,B1,B2,C1,C2,KA1,KA2,KB1,KB2,KC1,KC2]

ALB-HB-1200N-[G,Y]

ALB-HB-1200N-[G,Y]-[A1,A2,B1,B2,C1,C2,KA1,KA2,KB1,KB2,KC1,KC2]

ALB-HB-600N-2

ALB-HB-600N-2-[A1,A2,B1,B2,C1,C2,KA1,KA2,KB1,KB2,KC1,KC2]

ALB-HB-600N-2-[G,Y]

ALB-HB-600N-2-[G,Y]-[A1,A2,B1,B2,C1,C2,KA1,KA2,KB1,KB2,KC1,KC2]

ALB-HB-600N

ALB-HB-600N-[A1,A2,B1,B2,C1,C2,KA1,KA2,KB1,KB2,KC1,KC2]

ALB-HB-600N-[G,Y]

ALB-HB-600N-[G,Y]-[A1,A2,B1,B2,C1,C2,KA1,KA2,KB1,KB2,KC1,KC2]

塗装色	接続口径	近接スイッチ	最小発注数量

オレンジ（標準色）	φ16	無し	1個
オレンジ（標準色）	φ16	L側取付け：KB　1個 / L側取付け：KB　1個（ブラケットのみ） / R側取付け：KA　1個 / R側取付け：KA　1個（ブラケットのみ） / 後側取付け：KC　1個 / 後側取付け：KC　1個（ブラケットのみ） / L側取付け：KB　2個 / L側取付け：KB　2個（ブラケットのみ） / R側取付け：KA　2個 / R側取付け：KA　2個（ブラケットのみ） / 後側取付け：KC　2個 / 後側取付け：KC　2個（ブラケットのみ）	1個
イエロー / メジャーグリーン	φ16	無し	1個
イエロー / メジャーグリーン	φ16	L側取付け：KB　1個 / L側取付け：KB　1個（ブラケットのみ） / R側取付け：KA　1個 / R側取付け：KA　1個（ブラケットのみ） / 後側取付け：KC　1個 / 後側取付け：KC　1個（ブラケットのみ） / L側取付け：KB　2個 / L側取付け：KB　2個（ブラケットのみ） / R側取付け：KA　2個 / R側取付け：KA　2個（ブラケットのみ） / 後側取付け：KC　2個 / 後側取付け：KC　2個（ブラケットのみ）	1個
オレンジ（標準色）	φ12（標準）	無し	1個
オレンジ（標準色）	φ12（標準）	L側取付け：KB　1個 / L側取付け：KB　1個（ブラケットのみ） / R側取付け：KA　1個 / R側取付け：KA　1個（ブラケットのみ） / 後側取付け：KC　1個 / 後側取付け：KC　1個（ブラケットのみ） / L側取付け：KB　2個 / L側取付け：KB　2個（ブラケットのみ） / R側取付け：KA　2個 / R側取付け：KA　2個（ブラケットのみ） / 後側取付け：KC　2個 / 後側取付け：KC　2個（ブラケットのみ）	1個
イエロー / メジャーグリーン	φ12（標準）	無し	1個
イエロー / メジャーグリーン	φ12（標準）	L側取付け：KB　1個 / L側取付け：KB　1個（ブラケットのみ） / R側取付け：KA　1個 / R側取付け：KA　1個（ブラケットのみ） / 後側取付け：KC　1個 / 後側取付け：KC　1個（ブラケットのみ） / L側取付け：KB　2個 / L側取付け：KB　2個（ブラケットのみ） / R側取付け：KA　2個 / R側取付け：KA　2個（ブラケットのみ） / 後側取付け：KC　2個 / 後側取付け：KC　2個（ブラケットのみ）	1個
オレンジ（標準色）	φ16	無し	1個
オレンジ（標準色）	φ16	L側取付け：KB　1個 / L側取付け：KB　1個（ブラケットのみ） / R側取付け：KA　1個 / R側取付け：KA　1個（ブラケットのみ） / 後側取付け：KC　1個 / 後側取付け：KC　1個（ブラケットのみ） / L側取付け：KB　2個 / L側取付け：KB　2個（ブラケットのみ） / R側取付け：KA　2個 / R側取付け：KA　2個（ブラケットのみ） / 後側取付け：KC　2個 / 後側取付け：KC　2個（ブラケットのみ）	1個
イエロー / メジャーグリーン	φ16	無し	1個
イエロー / メジャーグリーン	φ16	L側取付け：KB　1個 / L側取付け：KB　1個（ブラケットのみ） / R側取付け：KA　1個 / R側取付け：KA　1個（ブラケットのみ） / 後側取付け：KC　1個 / 後側取付け：KC　1個（ブラケットのみ） / L側取付け：KB　2個 / L側取付け：KB　2個（ブラケットのみ） / R側取付け：KA　2個 / R側取付け：KA　2個（ブラケットのみ） / 後側取付け：KC　2個 / 後側取付け：KC　2個（ブラケットのみ）	1個
オレンジ（標準色）	φ12（標準）	無し	1個
オレンジ（標準色）	φ12（標準）	L側取付け：KB　1個 / L側取付け：KB　1個（ブラケットのみ） / R側取付け：KA　1個 / R側取付け：KA　1個（ブラケットのみ） / 後側取付け：KC　1個 / 後側取付け：KC　1個（ブラケットのみ） / L側取付け：KB　2個 / L側取付け：KB　2個（ブラケットのみ） / R側取付け：KA　2個 / R側取付け：KA　2個（ブラケットのみ） / 後側取付け：KC　2個 / 後側取付け：KC　2個（ブラケットのみ）	1個
イエロー / メジャーグリーン	φ12（標準）	無し	1個
イエロー / メジャーグリーン	φ12（標準）	L側取付け：KB　1個 / L側取付け：KB　1個（ブラケットのみ） / R側取付け：KA　1個 / R側取付け：KA　1個（ブラケットのみ） / 後側取付け：KC　1個 / 後側取付け：KC　1個（ブラケットのみ） / L側取付け：KB　2個 / L側取付け：KB　2個（ブラケットのみ） / R側取付け：KA　2個 / R側取付け：KA　2個（ブラケットのみ） / 後側取付け：KC　2個 / 後側取付け：KC　2個（ブラケットのみ）	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目

詳細情報

基本情報

基本情報

シリンダと比較して低床で高積載可能です。

【特長】
・高ストローク（45mm）により転換時パレットがたわんでも乗り移りが可能です。
・シリンダーに比較して低床で積載荷重が大きい。
・分解不要でホース交換可能です。
・近接スイッチ取付可能です。
・スピードエキゾーストコントローラ付

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
