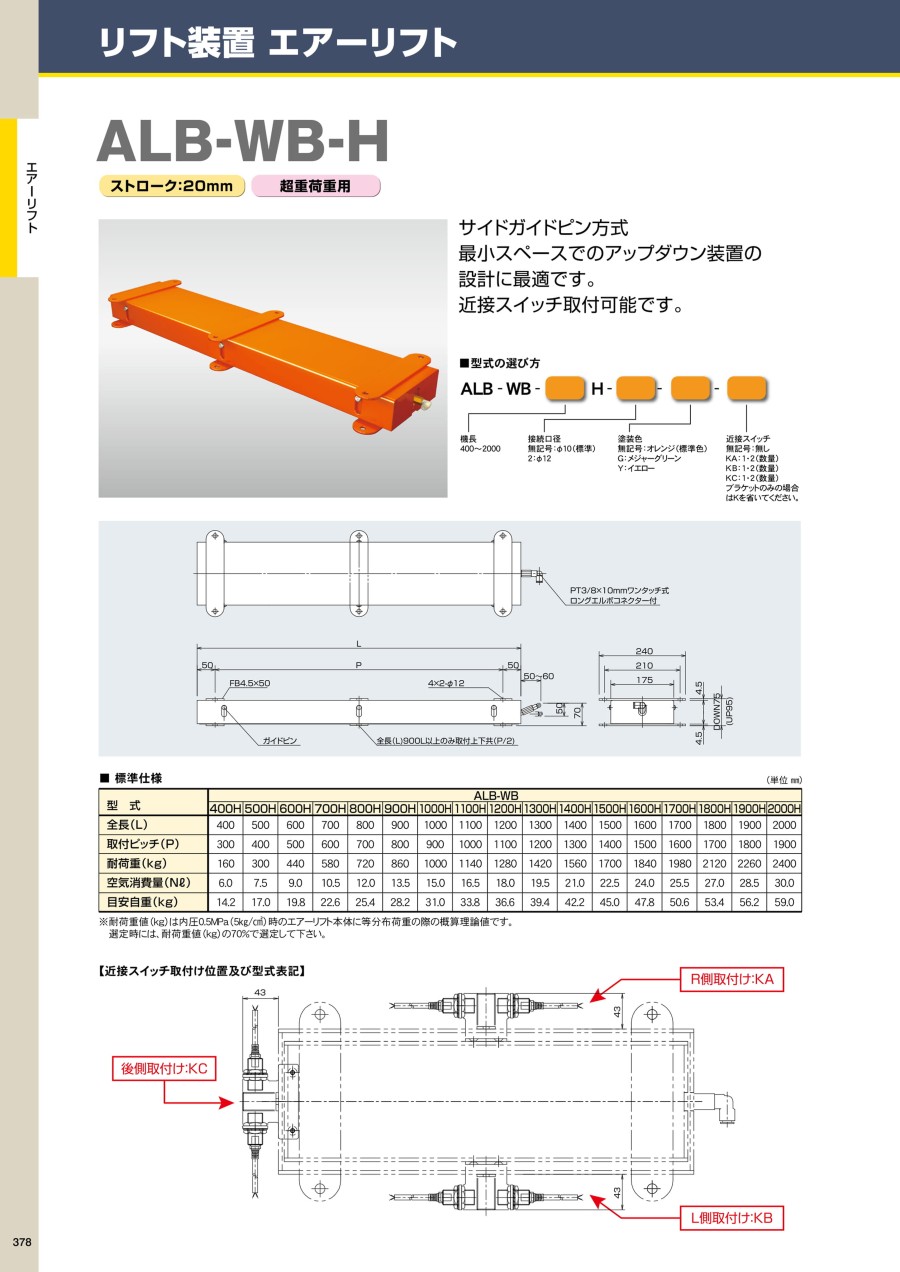

標準エアーリフト ALB-WB-H
小スペースのアップダウン装置の設計に最適です。【特長】・サイドガイドピン方式。...
詳細情報を確認する未確定：候補が8型番あります。
商品情報
外形図
製品仕様
- 超重荷重用
- ストローク：20mm
標準仕様
単位：mm
| 型番 | ALB-WB | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 400H | 500H | 600H | 700H | 800H | 900H | 1000H | 1100H | 1200H | |
| 全長（L） | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | 1,100 | 1,200 |
| 取付ピッチ（P） | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | 1,100 |
| 耐荷重（kg） | 160 | 300 | 440 | 580 | 720 | 860 | 1,000 | 1,140 | 1,280 |
| 空気消費量（NL） | 6.0 | 7.5 | 9.0 | 10.5 | 12.0 | 13.5 | 15.0 | 16.5 | 18.0 |
| 目安自重 | 14.2 | 17.0 | 19.8 | 22.6 | 25.4 | 28.2 | 31.0 | 33.8 | 36.6 |
| 型番 | ALB-WB | |||||||
|---|---|---|---|---|---|---|---|---|
| 1300H | 1400H | 1500H | 1600H | 1700H | 1800H | 1900H | 2000H | |
| 全長（L） | 1,300 | 1,400 | 1,500 | 1,600 | 1,700 | 1,800 | 1,900 | 2,000 |
| 取付ピッチ（P） | 1,200 | 1,300 | 1,400 | 1,500 | 1,600 | 1,700 | 1,800 | 1,900 |
| 耐荷重（kg） | 1,420 | 1,560 | 1,700 | 1,840 | 1,980 | 2,120 | 2,260 | 2,400 |
| 空気消費量（NL） | 19.5 | 21.0 | 22.5 | 24.0 | 25.5 | 27.0 | 28.5 | 30.0 |
| 目安自重 | 39.4 | 42.2 | 45.0 | 47.8 | 50.6 | 53.4 | 56.2 | 59.0 |
※耐荷重値（kg）は内圧5kg/cm3時のエアーリフト本体に等分布荷重の際の概算理論値です。
選定時には、耐荷重値（kg）の70%で選定して下さい。
近接スイッチ取付け位置及び型番表記
塗装色
- 標準色（無記号）
オレンジ
C12-60X（日本塗料工業規格）
マンセル記号 2.5YR 6/14 近似
- 標準色G
メジャーグリーン
S31-513（日本塗料工業規格）
マンセル記号 2.5G 6/3 近似
- 準標準色Y
イエロー
C22-80X（日本塗料工業規格）
マンセル記号 2.5Y 8/14 近似
商品特長詳細
エアーリフトとは
- 上下のフレームの間に特殊エアーホースを内蔵し、エアー圧により上部フレームが、UP・DOWNする簡単な構造のリフト装置です。
■エアーリフトの特長
- 取り付けが簡単
- 機高が低くてコンパクト
- 使い方自由自在
- 工場用エアーで使用可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
詳細情報
基本情報
小スペースのアップダウン装置の設計に最適です。
【特長】
・サイドガイドピン方式。
・最小スペースでのアップダウン装置の設計に最適です。
・取り付けプレートは、タップ穴加工です。
・近接スイッチ取付可能です
