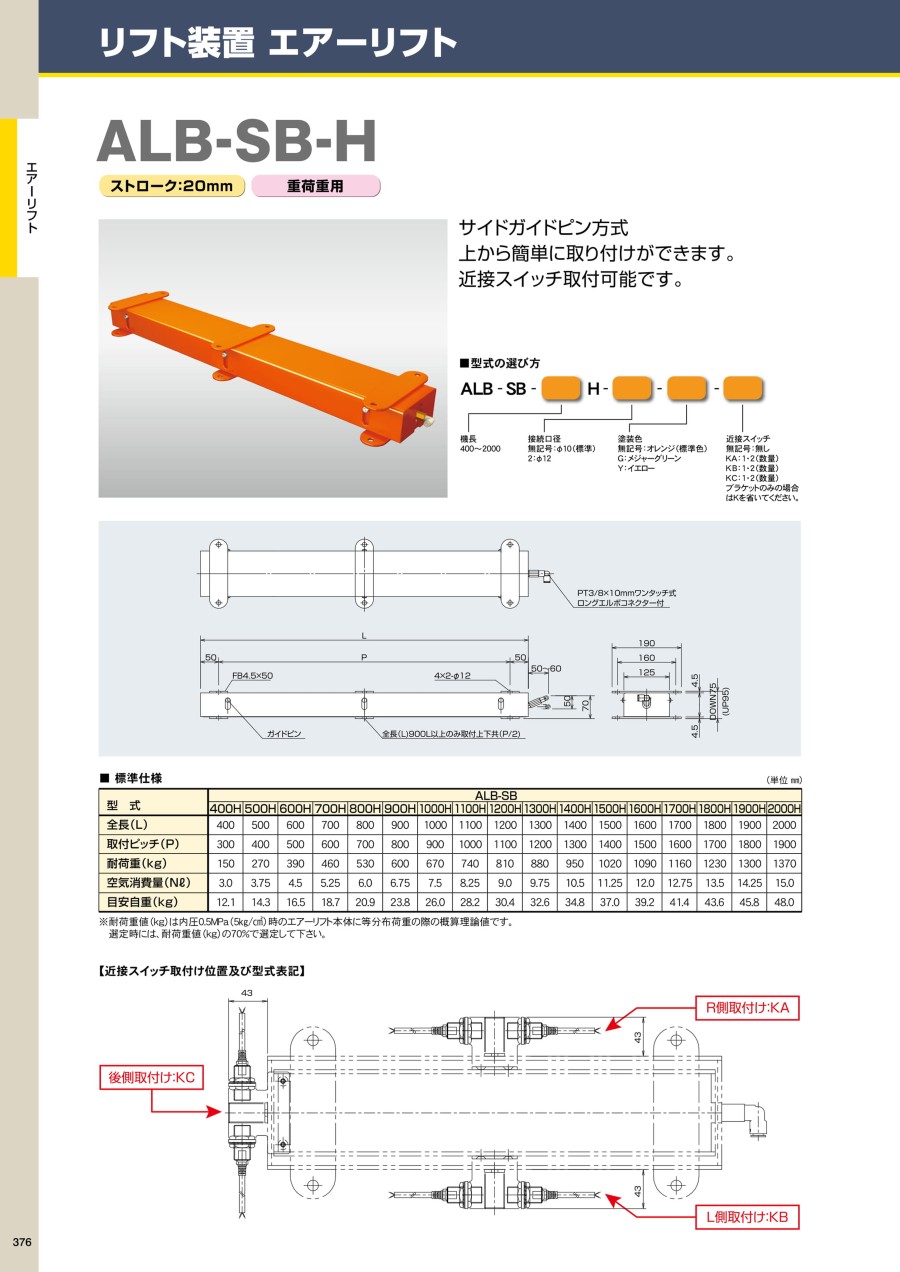

標準エアーリフト ALB-SB-H
- 通常単価(税別)
- -
- 税込単価
- -
上部より簡単に取り付け可能です。【特長】・サイドガイドピン方式。・上から簡単に...
詳細情報を確認する未確定：候補が8型番あります。
商品情報
外形図
製品仕様
- ストローク：20mm
- 重荷重用
標準仕様
| 型番 | ALB-SB | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 400H | 500H | 600H | 700H | 800H | 900H | 1000H | 1100H | 1200H | |
| 全長（L） | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | 1,100 | 1,200 |
| 取付ピッチ（P） | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | 1,100 |
| 耐荷重（kg） | 150 | 270 | 390 | 460 | 530 | 600 | 670 | 740 | 810 |
| 空気消費量（NL） | 3.0 | 3.75 | 4.5 | 5.25 | 6.0 | 6.75 | 7.5 | 8.25 | 9.0 |
| 目安自重 | 12.1 | 14.3 | 16.5 | 18.7 | 20.9 | 23.8 | 26.0 | 28.2 | 30.4 |
| 型番 | ALB-SB | |||||||
|---|---|---|---|---|---|---|---|---|
| 1300H | 1400H | 1500H | 1600H | 1700H | 1800H | 1900H | 2000H | |
| 全長（L） | 1,300 | 1,400 | 1,500 | 1,600 | 1,700 | 1,800 | 1,900 | 2,000 |
| 取付ピッチ（P） | 1,200 | 1,300 | 1,400 | 1,500 | 1,600 | 1,700 | 1,800 | 1,900 |
| 耐荷重（kg） | 880 | 950 | 1,020 | 1,090 | 1,160 | 1,230 | 1,300 | 1,370 |
| 空気消費量（NL） | 9.75 | 10.5 | 11.25 | 12.0 | 12.75 | 13.5 | 14.25 | 15.0 |
| 目安自重 | 32.6 | 34.8 | 37.0 | 39.2 | 41.4 | 43.6 | 45.8 | 48.0 |
※耐荷重値（kg）は内圧5kg/cm3時のエアーリフト本体に等分布荷重の際の概算理論値です。
選定時には、耐荷重値（kg）の70%で選定して下さい。
近接スイッチ取付け位置及び型番表記
塗装色
- 標準色（無記号）
オレンジ
C12-60X（日本塗料工業規格）
マンセル記号 2.5YR 6/14 近似
- 標準色G
メジャーグリーン
S31-513（日本塗料工業規格）
マンセル記号 2.5G 6/3 近似
- 準標準色Y
イエロー
C22-80X（日本塗料工業規格）
マンセル記号 2.5Y 8/14 近似
商品特長詳細
エアーリフトとは
- 上下のフレームの間に特殊エアーホースを内蔵し、エアー圧により上部フレームが、UP・DOWNする簡単な構造のリフト装置です。
■エアーリフトの特長
- 機高が低くてコンパクト
- 使い方自由自在
- 工場用エアーで使用可能
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
