固定型ショックアブソーバ ECOシリーズ

Name: 固定型ショックアブソーバ ECOシリーズ
Brand: エニダイン
SKU: 221000489961
Rating: 3 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 4,968円～8,597円

税込単価: 5,465円～9,457円

オリフィス固定型のショックアブソーバ（M12～M25）。【特長】・固定型シリー...

詳細情報を確認する

種類
固定式
ねじの規格
メートルねじ
材質
スチール
許容偏角度 (deg)
5
使用温度範囲 (℃)
-10::+80
本体/関連商品
本体
オリフィス方式
多孔オリフィス式
使用環境
標準/銅系不使用

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

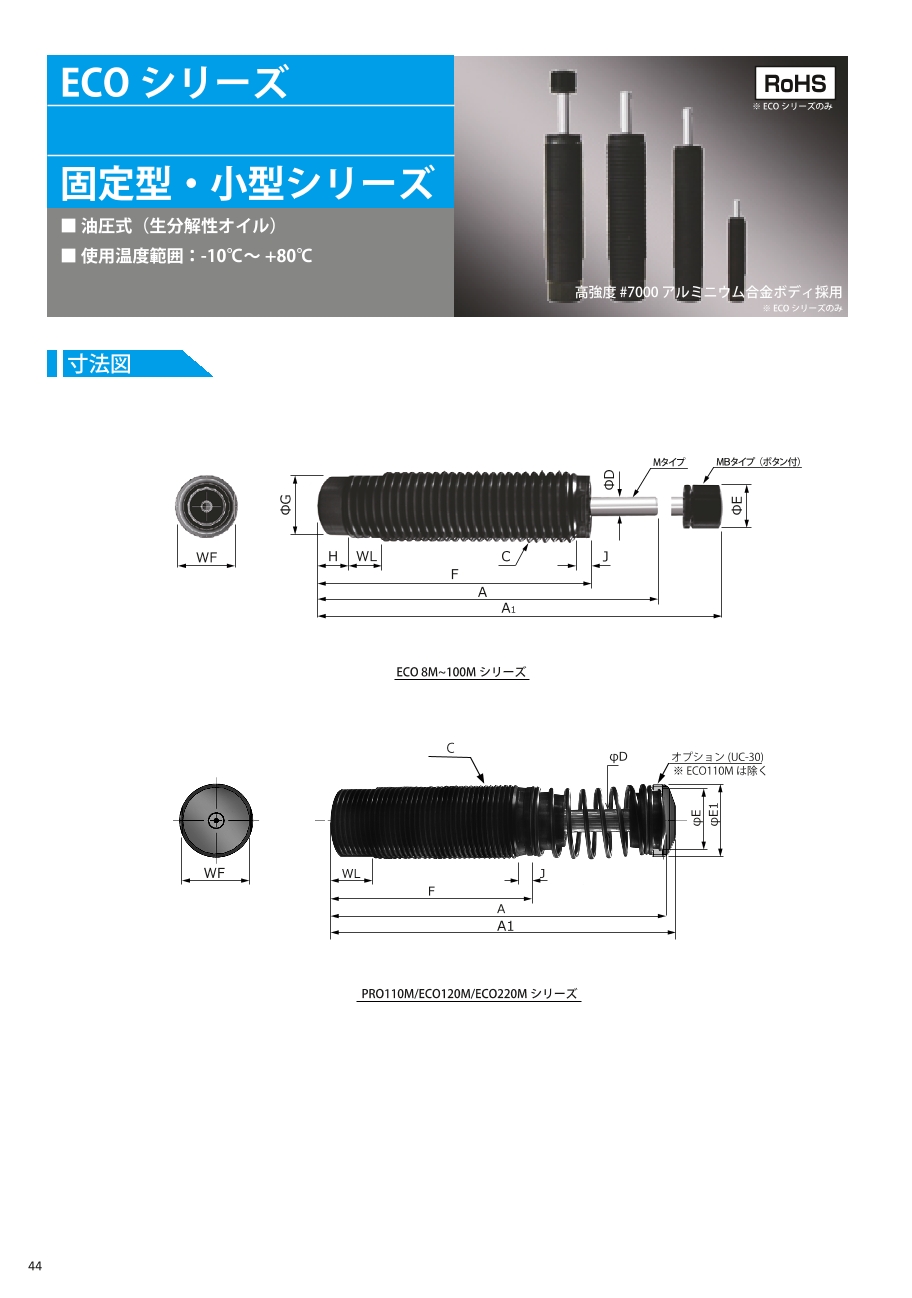

外形図

ECO 8M～100M シリーズ

ECO120M/ECO220M シリーズ

固定型ショックアブソーバ ECOシリーズ　ECO120M/ECO220M　外形図

規格表

型番		速度番号	A (mm)	A1 (mm)	C (mm)	D (mm)	E (mm)	E1 (mm)	F (mm)	G (mm)	H (mm)	J (mm)	WF (mm)	WL (mm)	質量 (g)
ECO8M	F - □ (B)	-1/ -2/ -3	47.0	57.0	M8×0.75 M8×1.0	2.5	6.8	―	40.9	6.6	4.6	2.5	―	―	10
ECO8M	C - □ (B)	-1/ -2/ -3	47.0	57.0	M8×0.75 M8×1.0	2.5	6.8	―	40.9	6.6	4.6	2.5	―	―	10
ECO10M	F - □ (B)	-1/ -2/ -3	54.0	64.0	M10×1.0	3.0	8.6	―	46.5	8.6	4.6	3.3	―	―	18
ECO15M	F - □ (B)	-1/ -2/ -3/ -4	62.2	72.4	M12×1.0	3.0	10.2	―	52.1	9.9	6.9	2.5	11	9.5	36
ECOS25M	F - □ (B)	-1/ -2/ -3	82.7	92.2	M14×1.0 M14×1.5	4.0	11.2	―	69.5	10.9	5.1	1.0	12	12.7	44
ECOS25M	C - □ (B)	-1/ -2/ -3	82.7	92.2	M14×1.0 M14×1.5	4.0	11.2	―	69.5	10.9	5.1	1.0	12	12.7	44
ECO25M	F - □ (B)	-1/ -2/ -3/ -4	97.5	107.2	M14×1.0 M14×1.5	4.0	11.2	―	81.3	10.9	7.6	1.0	12	12.7	52
ECO25M	C - □ (B)	-1/ -2/ -3/ -4	97.5	107.2	M14×1.0 M14×1.5	4.0	11.2	―	81.3	10.9	7.6	1.0	12	12.7	52
ECOS50M	C - □ (B)	-1/ -2/ -3	87.9	99.9	M20×1.5	4.8	12.7	―	74.4	16.3	7.6	1.0	18	12.7	80
ECO50M	C - □ (B)	-1/ -2/ -3/ -4	118.4	130.3	M20×1.5	4.8	12.7	―	95.5	16.3	7.6	1.0	18	12.7	88
ECO100M	F - □ (B)	-1/ -2/ -3/ -4	128.8	141.5	M25×1.5 M27×3.0	6.4	15.7	―	102.6	22	12.7	4.6	23	12.7	193
ECO100M	C - □ (B)	-1/ -2/ -3/ -4	128.8	141.5	M25×1.5 M27×3.0	6.4	15.7	―	102.6	22	12.7	4.6	23	12.7	193
ECO120M	F - □ (B)	-1/ -2/ -3/ -4	140.2	145.3	M33×1.5	9.5	29	30.5	87	―	―	5.3	30	16	356
ECO220M	F - □ (B)	-1/ -2/ -3/ -4	207.0	212.0	M33×1.5	9.5	29	30.5	128	―	―	5.3	30	16	473
ECO125M	F - □ (B)	-1/ -2/ -3/ -4	104.2	145.3	M36×1.5	9.5	29	30.5	87	―	―	5.3	33	16	469
ECO225M	F - □ (B)	-1/ -2/ -3/ -4	207.0	212.0	M36×1.5	9.5	29	30.5	128	―	―	5.3	33	16	596

※ □は速度番号。
※ (B) はロッド先端にウレタンボタンが付く。
※ ウレタンボタン付きと無しは別機種の為、追加及び取り外しはできない。
※ JN（ジャムナット）が標準で1 個附属。
※ ECO8MF、 ECO25MF、ECOS25MF、ECO100MCは標準外品。

型番		速度番号	(S) ストローク (mm)	（ET）最大吸収エネルギー (J)	(ETC) 時間あたり最大吸収エネルギー (J/Hr)	(FP) 最大衝撃力 (N)	復帰用スプリング力		(FD) 最大推進力 (N)
型番		速度番号	(S) ストローク (mm)	（ET）最大吸収エネルギー (J)	(ETC) 時間あたり最大吸収エネルギー (J/Hr)	(FP) 最大衝撃力 (N)	伸長 (N)	圧縮 (N)	(FD) 最大推進力 (N)
ECO8M	F - □ (B)	-1/ -2/ -3	6.4	4	6,215	890	2.7	5.6	200
ECO8M	C - □ (B)	-1/ -2/ -3	6.4	4	6,215	890	2.7	5.6	200
ECO10M	F - □ (B)	-1/ -2/ -3	7.0	7	13,640	1,600	2.2	4.5	350
ECO15M	F - □ (B)	-1/ -2/ -3/ -4	10.4	12	31,020	2,000	3.0	7.0	220
ECOS25M	F - □ (B)	-1/ -2/ -3	12.7	24	37,400	2,800	4.5	11.0	890
ECOS25M	C - □ (B)	-1/ -2/ -3	12.7	24	37,400	2,800	4.5	11.0	890
ECO25M	F - □ (B)	-1/ -2/ -3/ -4	16.0	30	44,000	2,800	4.5	11.0	890
ECO25M	C - □ (B)	-1/ -2/ -3/ -4	16.0	30	44,000	2,800	4.5	11.0	890
ECOS50M	C - □ (B)	-1/ -2/ -3	12.7	32	49,720	3,750	6.0	15.0	1,600
ECO50M	C - □ (B)	-1/ -2/ -3/ -4	22.0	62	59,070	3,750	8.9	30.0	1,600
ECO100M	F - □ (B)	-1/ -2/ -3/ -4	25.0	105	77,000	5,500	13.0	27.0	2,200
ECO100M	C - □ (B)	-1/ -2/ -3/ -4	25.0	105	77,000	5,500	13.0	27.0	2,200
ECO120M	F - □ (B)	-1/ -2/ -3/ -4	25.0	185	84,000	11,120	56.0	89.0	3,100
ECO220M	F - □ (B)	-1/ -2/ -3/ -4	50.0	350	103,000	11,120	31.0	89.0	3,100
ECO125M	F - □ (B)	-1/ -2/ -3/ -4	25.0	185	104,000	11,120	56.0	89.0	3,100
ECO225M	F - □ (B)	-1/ -2/ -3/ -4	50.0	350	127,000	11,120	31.0	89.0	3,100

選定手順・ポイント

選定サポート情報

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

ねじの呼び(M)

ストローク S

(mm)

最大吸収エネルギ

(J)

最大衝突速度

(m/s)

最小衝突速度

(m/s)

最大衝撃力

(N)

復帰用スプリング力

(N)

最大使用サイクル

(cycle/min)

時間あたり最大吸収エネルギ

(J/min)

全長 A

(mm)

ピッチ

(Pich)

RoHS?

最小発注数量

8	6.4	3	3.6	1.37	890	5.6	30	94	57	0.75	10	2個
12	10.4	10	3.3	0.42	2000	7.0	30	470	62.2	1.0	10	2個
12	10.4	10	3.3	0.42	2000	7.0	30	470	72.4	1.0	10	2個
12	10.4	10	2.4	0.26	2000	7.0	30	470	62.2	1.0	10	2個
12	10.4	10	2.4	0.26	2000	7.0	30	470	72.4	1.0	10	2個
12	10.4	10	1.3	0.2	2000	7.0	30	470	72.4	1.0	10	2個
12	10.4	10	0.8	0.13	2000	7.0	30	470	62.2	1.0	10	2個
12	10.4	12	0.8	0.13	2000	7.0	30	517	72.4	1.0	10	2個
14	16	26	3.8	0.7	2800	11	25	566	97.5	1.5	10	2個
14	16	26	3.8	0.7	2800	11	25	566	107.2	1.5	10	2個
14	16	26	3.2	0.43	2800	11	25	566	107.2	1.5	10	2個
14	16	30	1.9	0.14	2800	11	25	733.33	97.5	1.5	10	2個
14	16	30	1.9	0.14	2800	11	25	733.33	107.2	1.5	10	2個
14	16	26	0.6	0.05	2800	11	25	566	97.5	1.5	10	2個
14	16	26	0.6	0.05	2800	11	25	566	107.2	1.5	10	2個
14	16	26	1.9	0.14	2800	11	25	566	107.2	1.0	10	2個
20	22	54	4.8	0.7	3750	30	15	895	130.3	1.5	10	2個
20	22	54	3.3	0.38	3750	30	15	895	118.5	1.5	10	2個
20	22	62	1.7	0.11	3750	30	15	984.5	118.5	1.5	10	2個
20	22	54	1.7	0.11	3750	30	15	895	130.3	1.5	10	2個
20	22	54	0.5	0.06	3750	30	15	895	118.5	1.5	10	2個
25	25	105	1.9	0.25	5500	27	10	1283.33	128.8	1.5	10	1個
14	12.7	20	0.7	0.13	2800	11	25	566	92.2	1.5	10	2個

通常単価(税別) (税込単価)	通常出荷日

5,874円 ( 6,461円 )	9日目
5,997円 ( 6,597円 )	3日目
6,197円 ( 6,817円 )	3日目
5,597円 ( 6,157円 )	3日目
6,197円 ( 6,817円 )	3日目
5,874円 ( 6,461円 )	3日目
5,597円 ( 6,157円 )	3日目
5,874円 ( 6,461円 )	在庫品1日目当日出荷可能
4,968円 ( 5,465円 )	3日目
5,389円 ( 5,928円 )	3日目
5,389円 ( 5,928円 )	3日目
4,997円 ( 5,497円 )	在庫品1日目当日出荷可能
5,389円 ( 5,928円 )	在庫品1日目当日出荷可能
4,997円 ( 5,497円 )	3日目
5,389円 ( 5,928円 )	3日目
5,997円 ( 6,597円 )	9日目
7,197円 ( 7,917円 )	3日目
6,897円 ( 7,587円 )	3日目
6,515円 ( 7,167円 )	在庫品1日目当日出荷可能
7,123円 ( 7,835円 )	3日目
6,787円 ( 7,466円 )	3日目
8,597円 ( 9,457円 )	在庫品1日目当日出荷可能
5,887円 ( 6,476円 )	9日目

詳細情報

基本情報

基本情報

オリフィス固定型のショックアブソーバ（M12～M25）。
【特長】
・固定型シリーズにおける幅広い製品ライン
・環境に配慮した生分解オイル使用
・ジャムナット1個が標準装備
・高強度アルミニウム合金ボディを採用し従来よりも30％以上軽量化
・新Enicote II表面仕上げ
・高信頼性と長寿命を実現
・ISO品質基準適合
・タンパープルーフ設計
・ねじで熱の放出を提供します
・シリンダー外径の二面幅で取付が容易です
・圧力チャンバー内で使用可能
・ストッパーとして使用可能です
【用途】
・オリフィス固定のため小～中荷重の決められた設計条件での使用に
・自動スライドドアの開閉速度減速や騒音の低減、寿命の延命などに

カタログ

カタログ (見開き版)

商品担当おすすめ

エニダイン
偏角度アダプタ
ショックアブソーバの偏角度は最大±5度のところ、本品使用で10度まで使用可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

固定型ショックアブソーバ ECOシリーズのレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

生産ラインで使用。

満足度：3.02019/04/23

必要な物がある時は、まずミスミのＨＰで探します。　納期や金額が出ているので、そのまま注文する事が多いです。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qサイズ選定について教えてください。

使用回数が進むにつれ、内部作動油の減少、内部部品の摩耗や劣化により能力が低下します。これを考慮し最大吸収エネルギーに対し30％以上余裕のあるサイズを選定してください。またご使用するエネルギーが最大吸収エネルギーの5％より小さい場合は機種をひとクラス下げて選定してください。

Q取付方法について教えてください。

許容編角度を超えないように取り付けてください。超えた場合は内部軸受の摩耗により早期に油漏れを起こす原因となります。回転衝突の場合は許容編角度が片側5°以下、直線衝突の場合は許容編角度が3°以下になります。
