15	24	73 ～ 1240	ステンレス	15	60	3.5	ステンレス	1個
15	24	73 ～ 3000	炭素鋼	15	60	3.5	炭素鋼	1個
20	28	75 ～ 1420	ステンレス	20	60	6	ステンレス	1個
20	28	75 ～ 2920	炭素鋼	20	60	6	炭素鋼	1個
23	33	76 ～ 1960	ステンレス	25	60	7	ステンレス	1個
23	33	76 ～ 2920	炭素鋼	25	60	7	炭素鋼	1個
28	42	99 ～ 2440	ステンレス	30	80	7	ステンレス	1個
28	42	99 ～ 2920	炭素鋼	30	80	7	炭素鋼	1個
34	48	99 ～ 2440	ステンレス	35	80	9	ステンレス	1個
34	48	99 ～ 2920	炭素鋼	35	80	9	炭素鋼	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	20日目
- ( - )	15日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ご要望にお応えし、レールの単品販売を開始いたしました。レール長1mm単位で指定可能です。

【特長】

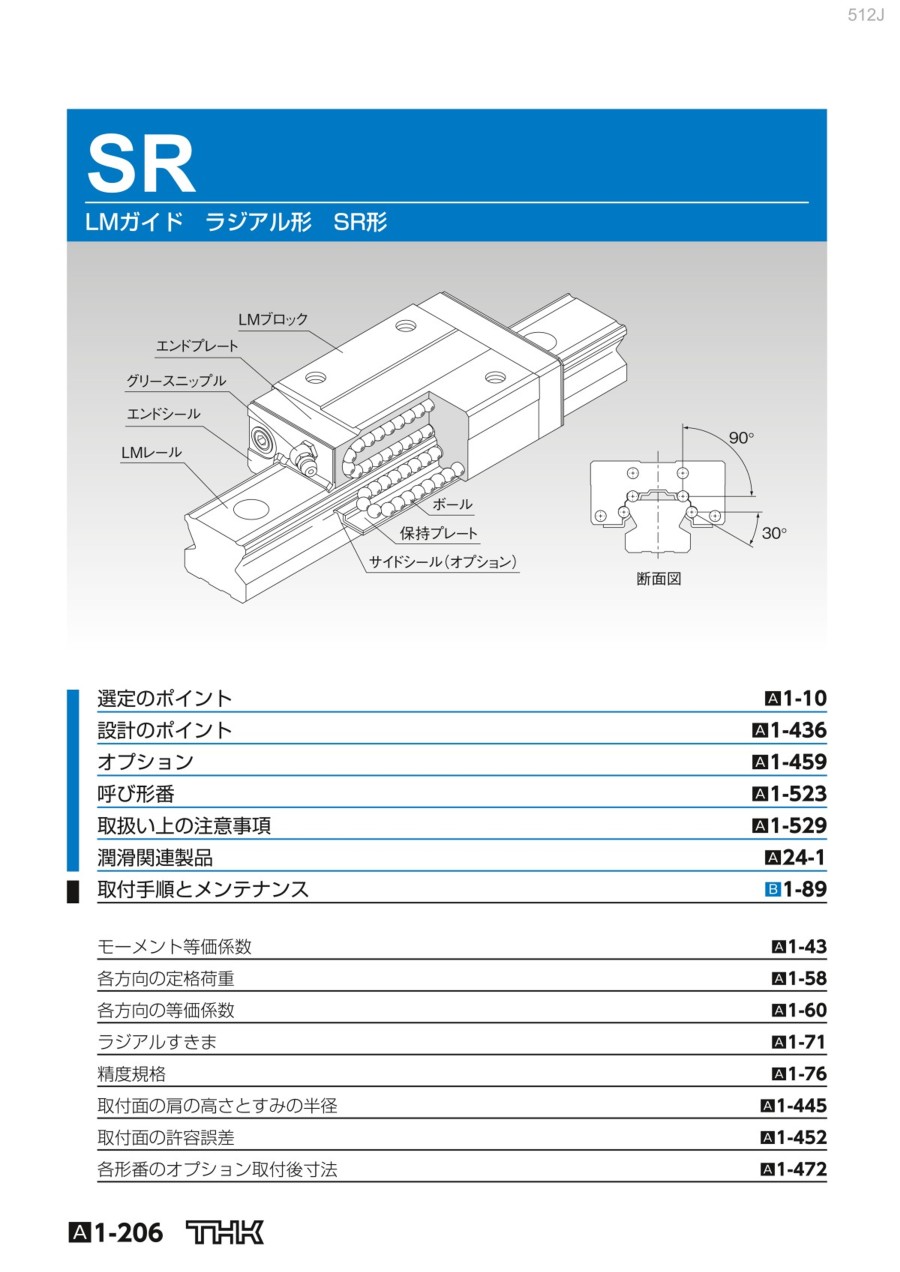

・LMレールとLMブロックに精密研削加工された4条列の転動面をボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
・LMブロックをLMレールから抜いてもボールは保持プレートで保持されているので脱落しません。
・断面高さが低く、しかもLMブロックは高剛性に設計されているので、高精度で安定した直線運動が得られます。
・断面高さが低いコンパクトなタイプで、ラジアル方向の荷重に強いボール接触構造のため水平案内部に最適です。

ご注意

G寸法（レール端面から取付穴までの距離）は左右均等になるように加工しております。
製品の全長によって、G寸法はカタログ記載値・CADと異なる場合がございますのでご注意ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
