ＴＨＫ

転造ロータリーボールねじ無予圧タイプ(ナット単体) BLR

カタログ |

通常単価(税別): 30,923円～77,877円

税込単価: 34,015円～85,665円

通常出荷日：18日目～19日目

転造ロータリーボールねじ無与圧タイプBLRのナット単体です。

本品はナット単体です。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは追加工・特注などには対応しておりません。

よく一緒に見られています

ＴＨＫ

転造ボールねじ無予圧タイプ（ナット単体） BTK

通常価格(税別)： 9,606円 (税込価格：10,567円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＴＨＫ

転造ボールねじ無予圧タイプ（軸単体） TS

通常価格(税別)： 5,191円 (税込価格：5,710円)

通常出荷日：在庫品1日目

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

[ ! ] 本品はナット単体です。軸単体は＞＞こちら「転造ボールねじ無予圧タイプ（軸単体） TS」
[ ! ] 軸単体は、ねじ軸外径・リードが同じものをご選定ください。

規格表

・型番の構成例

呼び型番	シール記号	ナット単品
BLR1616-3.6		NUT
BLR1616-3.6	UU	NUT

呼び型番	ねじ軸外径 d	谷径 dc	リード Ph	ボール中心径 dp	基本定格荷重		ボールねじ寸法
					基本定格荷重		ボールねじ寸法
					Ca kN	C_oa kN	外径 D		フランジ径 D₁	全長 L₁	D₃		D₄		H
					Ca kN	C_oa kN	外径 D		フランジ径 D₁	全長 L₁	D₃		D₄		H
BLR1616-3.6	16	13.7	16	16.65	5.8	12.9	52	0 -0.007	68	43.5	40	0 -0.025	32	+0.025 0	5
BLR1616-3.6	16	13.7	16	16.65	5.8	12.9	52	0 -0.007	68	43.5	40	0 -0.025	32	+0.025 0	5
BLR2020-3.6	20	17.5	20	20.75	7.7	22.3	62	0 -0.007	78	54	50	0 -0.025	39	+0.025 0	6
BLR2020-3.6	20	17.5	20	20.75	7.7	22.3	62	0 -0.007	78	54	50	0 -0.025	39	+0.025 0	6
BLR2525-3.6	25	21.9	25	26	12.1	35	72	0 -0.007	92	65	58	0 -0.03	47	+0.025 0	8
BLR2525-3.6	25	21.9	25	26	12.1	35	72	0 -0.007	92	65	58	0 -0.03	47	+0.025 0	8
BLR3232-3.6	32	28.3	32	33.25	17.3	53.9	80	0 -0.007	105	80	66	0 -0.03	58	+0.03 0	9
BLR3232-3.6	32	28.3	32	33.25	17.3	53.9	80	0 -0.007	105	80	66	0 -0.03	58	+0.03 0	9
BLR3636-3.6	36	31.7	36	37.4	22.4	70.5	100	0 -0.008	130	93	80	0 -0.03	66	+0.03 0	11
BLR3636-3.6	36	31.7	36	37.4	22.4	70.5	100	0 -0.008	130	93	80	0 -0.03	66	+0.03 0	11
BLR4040-3.6	40	35.2	40	41.75	28.1	89.8	110	0 -0.008	140	98	90	0 -0.035	73	+0.03 0	11
BLR4040-3.6	40	35.2	40	41.75	28.1	89.8	110	0 -0.008	140	98	90	0 -0.035	73	+0.03 0	11
BLR5050-3.6	50	44.1	50	52.2	42.1	140.4	120	0 -0.008	156	126	100	0 -0.035	90	+0.035 0	12
BLR5050-3.6	50	44.1	50	52.2	42.1	140.4	120	0 -0.008	156	126	100	0 -0.035	90	+0.035 0	12

呼び型番	ボールねじ寸法									サポートベアリング基本定格荷重		ナット慣性モーメント kg・cm²	ナット質量 kg	軸質量 kg/m
	ボールねじ寸法									サポートベアリング基本定格荷重
	B₄	B₆	Te	P₁	P₂	S	t	d₁	θ°	Ca kN	C_oa kN
	B₄	B₆	Te	P₁	P₂	S	t	d₁	θ°	Ca kN	C_oa kN
BLR1616-3.6	27.5	9	2	60	25	M4	12	4.5	40	19.4	19.2	4.80×10^-5	0.38	1.35
BLR1616-3.6	27.5	9	2	60	25	M4	12	4.5	40	19.4	19.2	4.80×10^-5	0.38	1.35
BLR2020-3.6	34	11	2	70	31	M5	16	4.5	40	26.8	29.3	1.44×10^-4	0.68	2.17
BLR2020-3.6	34	11	2	70	31	M5	16	4.5	40	26.8	29.3	1.44×10^-4	0.68	2.17
BLR2525-3.6	43	12.5	3	81	38	M6	19	5.5	40	28.2	33.3	3.23×10^-4	1.1	3.41
BLR2525-3.6	43	12.5	3	81	38	M6	19	5.5	40	28.2	33.3	3.23×10^-4	1.1	3.41
BLR3232-3.6	55	14	3	91	48	M8	19	6.6	40	30	39	6.74×10^-4	1.74	5.69
BLR3232-3.6	55	14	3	91	48	M8	19	6.6	40	30	39	6.74×10^-4	1.74	5.69
BLR3636-3.6	62	17	3	113	54	M8	22	9	40	56.4	65.2	1.68×10^-3	3.2	7.12
BLR3636-3.6	62	17	3	113	54	M8	22	9	40	56.4	65.2	1.68×10^-3	3.2	7.12
BLR4040-3.6	68	16.5	3	123	61	M8	22	9	50	59.3	74.1	2.79×10^-3	3.95	8.76
BLR4040-3.6	68	16.5	3	123	61	M8	22	9	50	59.3	74.1	2.79×10^-3	3.95	8.76
BLR5050-3.6	80	25	4	136	75	M10	28	11	50	62.2	83	5.82×10^-3	6.22	13.79
BLR5050-3.6	80	25	4	136	75	M10	28	11	50	62.2	83	5.82×10^-3	6.22	13.79

[ ! ] ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは追加工・特注などには対応しておりません。

製品仕様

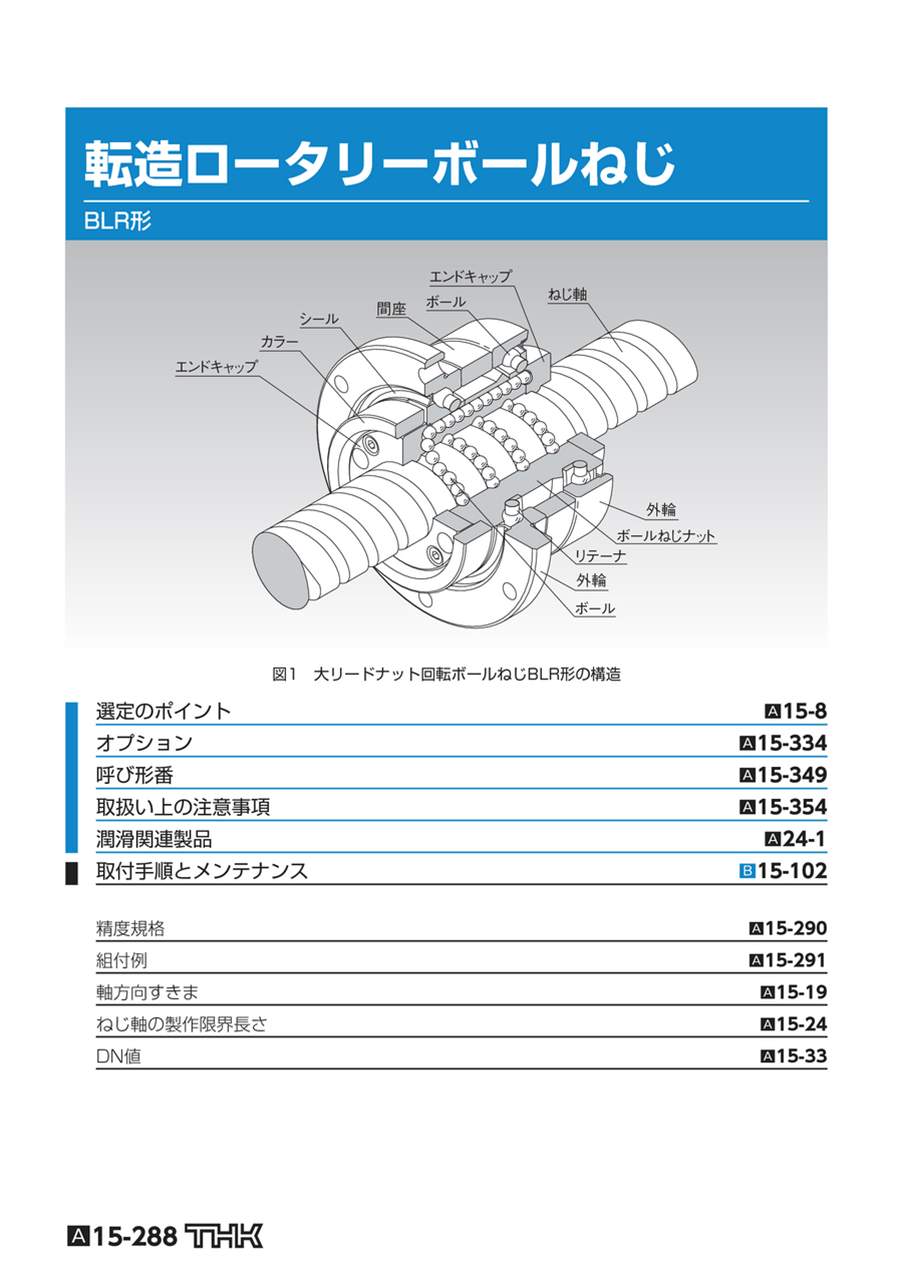

構造と特長
ロータリーボールねじは、ボールねじナットとサポートベアリングが一体構造になったナット回転ボールねじユニットです。
サポートベアリングは接触角60で、ボール数を多くしたアキシアル方向の剛性が大きいアンギュラベアリングです。
BLR形は精密ボールねじと転造ボールねじの仕様があります。

【滑らかな動作】
ラック＆ピニオンによる直線運動と比較して滑らかな動作が得られます。また、ボールねじナット駆動でねじ軸が回転しないため、なわとび現象がなく、
音は静かで発熱が少なくなります。

【高速回転でも音が静か】
BLR形はエンドキャップ方式のためボールをすくい上げる音が非常に小さく、しかもボールがボールねじナット内部を通って循環しているので、
高速回転の使用においても静音です。

【高剛性】
ねじ軸回転の場合と比較してサポートベアリングが大きいため、アキシアル方向の剛性が大幅に向上します。

【コンパクト】
ボールねじナットとサポートベアリングが一体構造のため、高精度でコンパクトな設計ができます。

【簡単な取付け】
ボルトでハウジングに取付けるだけで、簡単にボールねじナット回転機構が得られます。（ハウジング内径公差はH7を推奨します。）

取付例

【 BLR形ボールねじナットの組付例】

標準取付方法

【 BLR形テーブルへの組付例】

(1) ねじ軸移動ボールねじナット固定
(テーブルが長い場合に有利)

テーブルへの組付例（ボールねじナット固定）

(2) ボールねじナット移動ねじ軸固定
(テーブルが短くストロークが長い場合に有利)

テーブルへの組付例（軸固定）

型番リスト

表示件数

型番

基本定格荷重動定格Ca

(N)

基本定格荷重静定格Coa

(N)

軸方向隙間

運動種類

RoHS?

最小発注数量

5800	12900	0.1	なし	10	1個
5800	12900	0.1	あり	10	1個
7700	22300	0.1	なし	10	1個
7700	22300	0.1	あり	10	1個
12100	35000	0.1	なし	10	1個
12100	35000	0.1	あり	10	1個
17300	53900	[0.2以下（転造）] 0.14	なし	10	1個
17300	53900	[0.2以下（転造）] 0.14	あり	10	1個
22400	70500	[0.2以下（転造）] 0.17	なし	10	1個
22400	70500	[0.2以下（転造）] 0.17	あり	10	1個
28100	89800	[0.2以下（転造）] 0.17	なし	10	1個
28100	89800	[0.2以下（転造）] 0.17	あり	10	1個
42100	140400	0.2	なし	10	1個
42100	140400	0.2	あり	10	1個

通常単価(税別) (税込単価)	通常出荷日

30,923円 ( 34,015円 )	19日目
31,573円 ( 34,730円 )	18日目
32,943円 ( 36,237円 )	19日目
33,544円 ( 36,898円 )	18日目
38,632円 ( 42,495円 )	19日目
39,070円 ( 42,977円 )	18日目
47,099円 ( 51,809円 )	19日目
53,106円 ( 58,417円 )	18日目
53,715円 ( 59,087円 )	19日目
54,198円 ( 59,618円 )	18日目
58,478円 ( 64,326円 )	19日目
59,066円 ( 64,973円 )	18日目
76,844円 ( 84,528円 )	19日目
77,877円 ( 85,665円 )	18日目

詳細情報

基本情報

基本情報

転造ロータリーボールねじ無与圧タイプBLRのナット単体です。

ご注意

本品はナット単体です。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは追加工・特注などには対応しておりません。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
