メカニカル部品技術窓口
真空機器マイクロエジェクタMEシリーズ
- 通常単価(税別)
- 194円～16,122円
- 税込単価
- 213円～17,734円
通常出荷日：在庫品1日目～8日目一部当日出荷可能
【特長】・圧縮空気を使った手軽な真空発生装置で、ワークをきずつけずに高速搬送・コンパクトで、可動部への...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

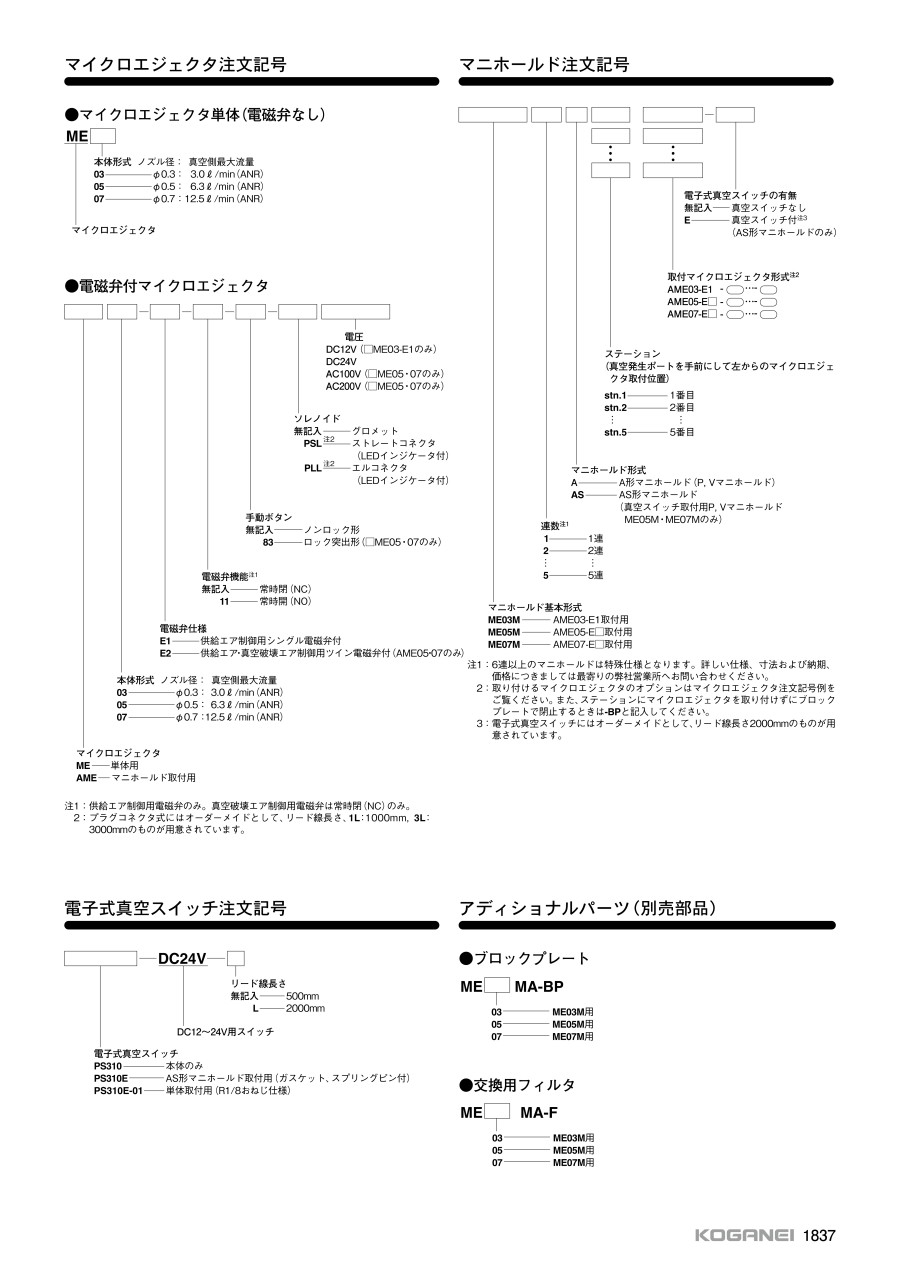

商品情報
外形図
ME03-E1（電磁弁付）
ME05-E1（電磁弁付）
ME07-E1（電磁弁付）
ME05M□A（A形マニホールド）
ME05M□AS（AS形マニホールド）
ME07M□A（A形マニホールド）
ME12-S□
ME12F-S□
ME25-M-S□／ME60-M-S□
ME25-S□／ME60-S□
製品仕様
仕様
| 基本形式 | ME03 □ME03-E1 | ME05 □ME05-E1 | ME07 □ME07-E1 | ||
|---|---|---|---|---|---|
| 使用流体 | 空気 | ||||
| 使用圧力範囲 MPa | 0.1～0.6 | 0.1～0.6 | 0.1～0.6 | ||
| 保証耐圧力 MPa | 1.03 | ||||
| 使用温度範囲（雰囲気および流体） ℃ | 電磁弁なし | 0～+50（凍結なきこと） | |||
| 電磁弁付 | +5～+50 | ||||
| ノズル径 mm | 0.3 | 0.5 | 0.7 | ||
| 到達真空度注 kPa | -80 | -86.7 | |||
| 真空側流量注 l/min（ANR） | 3.0 | 6.3 | 12.5 | ||
| 圧縮空気消費量注 l/min（ANR） | 4.5 | 11.5 | 23.0 | ||
| 給油 | 不可 | ||||
| フィルタろ過度 μm | 30（マニホールドのみ） | ||||
| 配管接続口径 | 真空発生ポート | M5×0.8 | M5×0.8 | Rc1/8 | |
| 圧縮空気供給ポート | M3×0.5 | M5×0.8 | M5×0.8 | ||
| 取付方向 | 自由 | ||||
| 主弁仕様 | 作動方式 | 直接作動 | |||
| ポジション数・ポート数 | 2ポジション・2ポート | ||||
| 弁機能 | 常時閉（NC標準）および常時開（NOオプション） | ||||
| 有効断面積 mm2 | 0.2 | 0.6 | 0.8 | ||
| 耐衝撃 | 配管方向 m/s2 | 1,372.9 | |||
| 軸方向 m/s2 | 588.4 | 117.7 | 147.1 | ||
| 手動ボタン | ノンロック形（標準） | ノンロック形（標準）およびロック突出形（オプション） | |||
注：空気圧力0.5MPa時の値（目安）です。
| 形式 | ME12 | ME25 | ME60 | ||
|---|---|---|---|---|---|
| 使用流体 | 空気 | ||||
| 使用圧力範囲 MPa | 0.1～0.6 | ||||
| 使用温度範囲 ℃ | 0～+50（凍結なきこと） | ||||
| ノズル径 mm | 0.7 | 1.0 | 1.5 | ||
| 到達真空度注 kPa | -92 | ||||
| 真空側流量注 l/min（ANR） | 12.5 | 25 | 58 | ||
| 圧縮空気消費量注 l/min（ANR） | 23 | 46 | 107 | ||
| 給油 | 不可 | ||||
| フィルタろ過度 μm | 30 | ||||
| 配管接続口径 | Rc1/8 | Rc1/4 | |||
注：空気圧力0.5MPa時の数値です。
質量
| 項目 | 質量（g） | |
|---|---|---|
| シングル電磁弁付 ME□-E1 | ME03 | 24 |
| ME05 | 80 | |
| ME07 | 103 | |
| 形式 | 連数別マニホールド本体質量（g） | ||||
|---|---|---|---|---|---|
| 1連 | 2連 | 3連 | 4連 | 5連 | |
| ME05M□A | 62 | 118 | 156 | 193 | 231 |
| ME05M□AS | 81 | 154 | 202 | 251 | 299 |
| ME07M□A | 120 | 237 | 313 | 389 | 465 |
| 作動 | 本体質量 | 加算質量（g） | |||
|---|---|---|---|---|---|
| フィルタ付 | 真空スイッチ付 | シングル電磁弁付 | ツイン電磁弁付 | ||
| ME12 | 40 | 25 | - | 80 | - |
| ME25・60 | 335 | - | 160 | 90 | 230 |
電気仕様
| マイクロエジェクタ基本形式 | □ME03-E1注 | □ME05-E□・□ME07-E□ | ||||||
|---|---|---|---|---|---|---|---|---|
| 定格電圧 | DC12V | DC24V | AC100V | AC200V | ||||
| 方式 | サージ対策用 フライホイルダイオード内蔵 | シェーディング方式 | ||||||
| 使用電圧範囲 V | 10.8～13.2 （12±10%） | 21.6～26.4 （24±10%） | 90～132 （100 -10～+32%） | 180～264 （200 -10～+32%） | ||||
| 電流値（定格電圧印加時） | 周波数 Hz | - | 50 | 60 | 50 | 60 | ||
| 起動 mA（r.m.s.） | - | 36 | 32 | 18 | 16 | |||
| 励磁 mA（r.m.s.） （LEDインジケータ付の場合） | 130（140） | 70（80） | 65（75） | 24 | 20 | 12 | 10 | |
| 許容回路漏れ電流値 mA | 15 | 5 | 4 | 4 | 2 | |||
| 絶縁抵抗 MΩ | 100以上 | |||||||
| 結線方式とリード線長さ | 標準 | グロメット式：300mm | ||||||
| オプション | プラグコネクタ式：300mm、オーダーメイド（1L：1,000mm、3L：3,000mm） | |||||||
| リード線の色 | 茶色（+） 黒（-） | 赤色（+） 黒色（-） | 黄色 | 白色 | ||||
| LEDインジケータ（オプション）の色 | 赤色 | 黄色 | 緑色 | |||||
| サージ対策（標準装備） | フライホイルダイオード | バリスタ | ||||||
