ＴＨＫ

【ブロック単品】総ボールLMガイド世界標準 HSR形

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 6,579円～29,962円

税込単価: 7,237円～32,958円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

総ボールLMガイド世界標準 HSR形

通常出荷日：15 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

【短納期サイズ】総ボールLMガイド世界標準 HSR形

通常出荷日：3 日目

THK LMガイドHSRシリーズのブロック単品です。急な設計変更やメンテナンス...

詳細情報を確認する

セット品/単品
ブロック単品
1軸に組合わせるLMブロックの個数
1
精度等級
並級
ラジアルすきま
普通
リテーナ
なし
潤滑装置
なし
転動体
ボール
ボール配列
4列サーキュラ
ブロック取付穴数 (個)
4

ご注意

在庫一掃セールを実施中です。
掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

ＬＭガイド　3日目出荷対象商品

未確定：候補が105型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

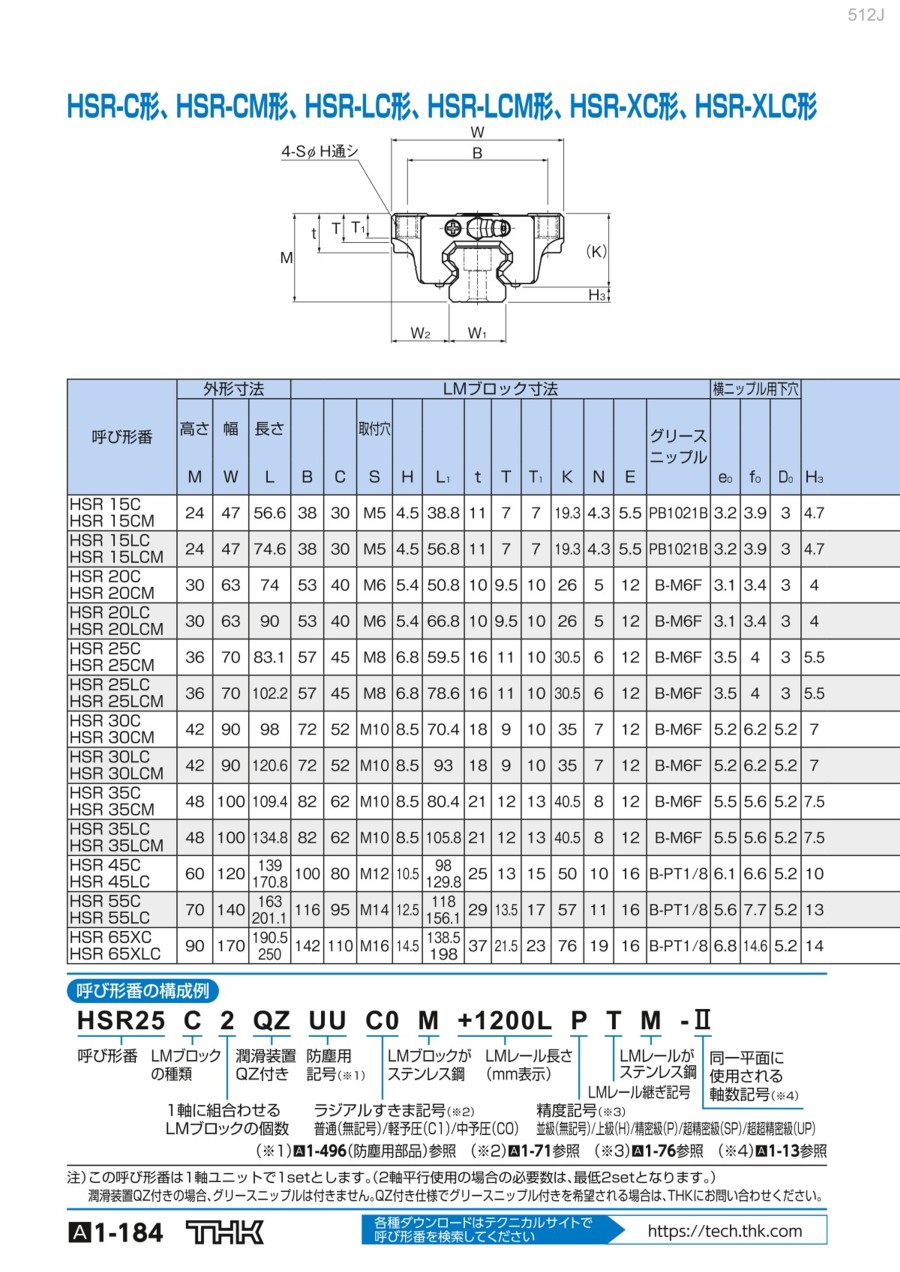

HSR-C形、 HSR-CM形、 HSR-LC形、 HSR-LCM形、 HSR-XC形、 HSR-XLC形

HSR-RM形

HSR8、10RM形

HSR12RM形

HSR-R形、HSR-RM形、HSR-LR形、HSR-LRM形

HSR-YR形、HSR-YRM形

HSR-HA形、HSR-HB形、HSR-HR形

HSR100～150HA形

HSR100～150HB形

HSR100～150HR形

規格表

HSR-C形、 HSR-CM形、 HSR-LC形、 HSR-LCM形、 HSR-XC形、 HSR-XLC形

呼び形番	外形寸法			LMブロック寸法
呼び形番	高さ M	幅 W	長さ L	B	C	取付穴 S	H	L₁	t	T	T₁	K	N	E	グリースニップル
HSR 15C HSR 15CM	24	47	56.6	38	30	M5	4.5	38.8	11	7	7	19.3	4.3	5.5	PB1021B
HSR 15LC HSR 15LCM	24	47	74.6	38	30	M5	4.5	56.8	11	7	7	19.3	4.3	5.5	PB1021B
HSR 20C HSR 20CM	30	63	74	53	40	M6	5.4	50.8	10	9.5	10	26	5	12	B-M6F
HSR 20LC HSR 20LCM	30	63	90	53	40	M6	5.4	66.8	10	9.5	10	26	5	12	B-M6F
HSR 25C HSR 25CM	36	70	83.1	57	45	M8	6.8	59.5	16	11	10	30.5	6	12	B-M6F
HSR 25LC HSR 25LCM	36	70	102.2	57	45	M8	6.8	78.6	16	11	10	30.5	6	12	B-M6F
HSR 30C HSR 30CM	42	90	98	72	52	M10	8.5	70.4	18	9	10	35	7	12	B-M6F
HSR 30LC HSR 30LCM	42	90	120.6	72	52	M10	8.5	93	18	9	10	35	7	12	B-M6F
HSR 35C HSR 35CM	48	100	109.4	82	62	M10	8.5	80.4	21	12	13	40.5	8	12	B-M6F
HSR 35LC HSR 35LCM	48	100	134.8	82	62	M10	8.5	105.8	21	12	13	40.5	8	12	B-M6F
HSR 45C HSR 45LC	60	120	139 170.8	100	80	M12	10.5	98 129.8	25	13	15	50	10	16	B-PT1/8
HSR 55C HSR 55LC	70	140	163 201.1	116	95	M14	12.5	118 156.1	29	13.5	17	57	11	16	B-PT1/8
HSR 65XC HSR 65XLC	90	170	190.5 250	142	110	M16	14.5	138.5 198	37	21.5	23	76	19	16	B-PT1/8

HSR-RM形

呼び形番	外形寸法			LMブロック寸法
呼び形番	高さ M	幅 W	長さ L	B	C	S×L	L₁	T	K	N	E	給脂穴 d	グリースニップル
HSR 8RM	11	16	24	10	10	M2×2.5	15	-	8.9	2.6	-	2.2	-
HSR 10RM	13	20	31	13	12	M2.6×2.5	20.1	-	10.8	3.5	-	2.5	-
HSR 12RM	20	27	45	15	15	M4×4.5	30.5	6	16.9	5.2	4	-	PB107

HSR-R形、HSR-RM形、HSR-LR形、HSR-LRM形

呼び形番	外形寸法			LMブロック寸法
呼び形番	高さ M	幅 W	長さ L	B	C	S×L	L₁	T	K	N	E	グリースニップル
HSR 15R HSR 15RM	28	34	56.6	26	26	M4×5	38.8	6	23.3	8.3	5.5	PB1021B
HSR 15LR HSR 15LRM	28	34	74.6	26	34	M4×5	56.8	6	23.3	8.3	5.5	PB1021B
HSR 20R HSR 20RM	30	44	74	32	36	M5×6	50.8	8	26	5	12	B-M6F
HSR 20LR HSR 20LRM	30	44	90	32	50	M5×6	66.8	8	26	5	12	B-M6F
HSR 25R HSR 25RM	40	48	83.1	35	35	M6×8	59.5	9	34.5	10	12	B-M6F
HSR 25LR HSR 25LRM	40	48	102.2	35	50	M6×8	78.6	9	34.5	10	12	B-M6F
HSR 30R HSR 30RM	45	60	98	40	40	M8×10	70.4	9	38	10	12	B-M6F
HSR 30LR HSR 30LRM	45	60	120.6	40	60	M8×10	93	9	38	10	12	B-M6F
HSR 35R HSR 35RM	55	70	109.4	50	50	M8×12	80.4	11.7	47.5	15	12	B-M6F
HSR 35LR HSR 35LRM	55	70	134.8	50	72	M8×12	105.8	11.7	47.5	15	12	B-M6F
HSR 45R HSR 45LR	70	86	139 170.8	60	60 80	M10×17	98 129.8	15	60	20	16	B-PT1/8
HSR 55R HSR 55LR	80	100	163 201.1	75	75 95	M12×18	118 156.1	20.5	67	21	16	B-PT1/8
HSR 65XR HSR 65XLR	90	126	190.5 250	76	70 120	M16×20	138.5 198	23	76	19	16	B-PT1/8
HSR 65R HSR 65LR	90	126	186 245.5	76	70 120	M16×20	147 206.5	23	76	19	16	B-PT1/8
HSR 85R HSR 85LR	110	156	245.6 303	100	80 140	M18×25	178.6 236	29	94	23	16	B-PT1/8

HSR-YR形、HSR-YRM形

呼び形番	外形寸法			LMブロック寸法
呼び形番	高さ M	幅 W	長さ L	B₁	B	C	S×L	L₁	K	N	E	グリースニップル
HSR 15YR HSR 15YRM	28	33.5	56.6	4.3	11.5	18	M4×5	38.8	23.3	8.3	5.5	PB1021B
HSR 20YR HSR 20YRM	30	43.5	74	4	11.5	25	M5×6	50.8	26	5	12	B-M6F
HSR 25YR HSR 25YRM	40	47.5	83.1	6	16	30	M6×6	59.5	34.5	10	12	B-M6F
HSR 30YR HSR 30YRM	45	59.5	98	8	16	40	M6×9	70.4	38	10	12	B-M6F
HSR 35YR HSR 35YRM	55	69.5	109.4	8	23	43	M8×10	80.4	47.5	15	12	B-M6F
HSR 45YR	70	85.5	139	10	30	55	M10×14	98	60	20	16	B-PT1/8
HSR 55YR	80	99.5	163	12	32	70	M12×15	118	67	21	16	B-PT1/8
HSR 65YR	90	124.5	186	12	35	85	M16×22	147	76	19	16	B-PT1/8

HSR-HA形、HSR-HB形、HSR-HR形

呼び形番	外形寸法			LMブロック寸法
呼び形番	高さ M	幅 W	長さ L	B	C	H	S×L	L₁	T	T₁	K	N	E	グリースニップル
HSR 100HA HSR 100HB HSR 100HR	120	250 250 200	334	220 220 130	200	- 20 -	M18 ※ - M18×27	261	32 32 33	35 35 -	100	23	16	B-PT1/4
HSR 120HA HSR 120HB HSR 120HR	130	290 290 220	365	250 250 146	210	- 22 -	M20 ※ - M20×30	287	34 34 33.7	38 38 -	110	26.5	16	B-PT1/4
HSR 150HA HSR 150HB HSR 150HR	145	350 350 266	396	300 300 180	230	- 26 -	M24 ※ - M24×35	314	36 36 33	40 40 -	123	29	16	B-PT1/4

型番リスト

表示件数

型番

ブロック形状

レール種類

材質

呼び型番

ブロック取付穴ピッチ（幅方向）

(mm)

ブロック取付穴ピッチ（長さ方向）

(mm)

ブロック取付穴径

レール取付穴ピッチ

(mm)

レール取付穴径

ブロック外形寸法W

(mm)

ブロック外形寸法L

(mm)

ブロック取付穴

取付穴寸法S

(M)

取付穴寸法H

(φ)

取付穴ねじ深さ

(mm)

ブロック寸法L1

(mm)

防塵用記号

RoHS?

最小発注数量

ワイド	標準	炭素鋼	15	38	30	4.5	60	4.5	47	56.6	キリ穴	-	4.5	貫通	38.8	なし	10	1個
ワイド	標準	炭素鋼	15	38	30	4.5	60	4.5	47	56.6	キリ穴	-	4.5	貫通	38.8	エンドシール	10	1個
ワイド	-	炭素鋼	15	38	30	4.5	60	4.5	47	56.6	タップ穴	M5	-	貫通	38.8	なし	10	1個
ワイド	-	炭素鋼	15	38	30	4.5	60	4.5	47	56.6	タップ穴	M5	-	貫通	38.8	エンドシール+サイドシール	10	1個
ワイド	-	炭素鋼	15	38	30	4.5	60	4.5	47	56.6	タップ穴	M5	-	貫通	38.8	エンドシール	10	1個
ワイド	-	炭素鋼	15	38	30	4.5	60	4.5	47	74.6	タップ穴	M5	-	貫通	56.8	なし	10	1個
ワイド	-	炭素鋼	15	38	30	4.5	60	4.5	47	74.6	タップ穴	M5	-	貫通	56.8	エンドシール	10	1個
標準	標準	炭素鋼	15	26	26	4	60	4.5	34	56.6	タップ穴	M4	-	5	38.8	なし	10	1個
標準	標準	ステンレス	15	26	26	4	60	4.5	34	56.6	タップ穴	M4	-	5	38.8	なし	10	1個
標準	標準	炭素鋼	15	26	26	4	60	4.5	34	56.6	タップ穴	M4	-	5	38.8	エンドシール+サイドシール	10	1個
標準	標準	ステンレス	15	26	26	4	60	4.5	34	56.6	タップ穴	M4	-	5	38.8	エンドシール+サイドシール	10	1個
標準	標準	炭素鋼	15	26	26	4	60	4.5	34	56.6	タップ穴	M4	-	5	38.8	エンドシール	10	1個
標準	標準	ステンレス	15	26	26	4	60	4.5	34	56.6	タップ穴	M4	-	5	38.8	エンドシール	10	1個
ワイド	標準	炭素鋼	20	53	40	6	60	4.5	63	74	キリ穴	-	6	貫通	50.8	なし	10	1個
ワイド	標準	炭素鋼	20	53	40	6	60	4.5	63	74	キリ穴	-	6	貫通	50.8	エンドシール	10	1個
ワイド	-	炭素鋼	20	53	40	6	60	4.5	63	74	タップ穴	M6	-	貫通	50.8	なし	10	1個
ワイド	-	炭素鋼	20	53	40	6	60	4.5	63	74	タップ穴	M6	-	貫通	50.8	エンドシール+サイドシール	10	1個
ワイド	-	炭素鋼	20	53	40	6	60	4.5	63	74	タップ穴	M6	-	貫通	50.8	エンドシール	10	1個
ワイド	標準	炭素鋼	20	53	40	6	60	4.5	63	90	タップ穴	M6	-	貫通	66.8	なし	10	1個
ワイド	標準	炭素鋼	20	53	40	6	60	4.5	63	90	タップ穴	M6	-	貫通	66.8	エンドシール+サイドシール	10	1個
ワイド	標準	炭素鋼	20	53	40	6	60	4.5	63	90	タップ穴	M6	-	貫通	66.8	エンドシール	10	1個
ワイド	標準	炭素鋼	20	53	40	6	60	4.5	63	90	キリ穴	-	6	貫通	66.8	なし	10	1個
ワイド	標準	炭素鋼	20	53	40	6	60	4.5	63	90	キリ穴	-	6	貫通	66.8	エンドシール+サイドシール	10	1個
ワイド	標準	炭素鋼	20	53	40	6	60	4.5	63	90	キリ穴	-	6	貫通	66.8	エンドシール	10	1個
ワイド	-	炭素鋼	20	53	40	6	60	4.5	63	90	タップ穴	M6	-	貫通	66.8	なし	10	1個
ワイド	-	炭素鋼	20	53	40	6	60	4.5	63	90	タップ穴	M6	-	貫通	66.8	エンドシール+サイドシール	10	1個
ワイド	-	炭素鋼	20	53	40	6	60	4.5	63	90	タップ穴	M6	-	貫通	66.8	エンドシール	10	1個
標準	標準	炭素鋼	20	32	50	5	60	4.5	44	90	タップ穴	M5	-	6	66.8	なし	10	1個
標準	標準	ステンレス	20	32	50	5	60	4.5	44	90	タップ穴	M5	-	6	66.8	なし	10	1個
標準	標準	炭素鋼	20	32	50	5	60	4.5	44	90	タップ穴	M5	-	6	66.8	エンドシール+サイドシール	10	1個
標準	標準	ステンレス	20	32	50	5	60	4.5	44	90	タップ穴	M5	-	6	66.8	エンドシール+サイドシール	10	1個
標準	標準	炭素鋼	20	32	50	5	60	4.5	44	90	タップ穴	M5	-	6	66.8	エンドシール	10	1個
標準	標準	ステンレス	20	32	50	5	60	4.5	44	90	タップ穴	M5	-	6	66.8	エンドシール	10	1個
標準	標準	炭素鋼	20	32	36	5	60	4.5	44	74	タップ穴	M5	-	6	50.8	なし	10	1個
標準	標準	ステンレス	20	32	36	5	60	4.5	44	74	タップ穴	M5	-	6	50.8	なし	10	1個
標準	標準	炭素鋼	20	32	36	5	60	4.5	44	74	タップ穴	M5	-	6	50.8	エンドシール+サイドシール	10	1個
標準	標準	ステンレス	20	32	36	5	60	4.5	44	74	タップ穴	M5	-	6	50.8	エンドシール+サイドシール	10	1個
標準	標準	炭素鋼	20	32	36	5	60	4.5	44	74	タップ穴	M5	-	6	50.8	エンドシール	10	1個
標準	標準	ステンレス	20	32	36	5	60	4.5	44	74	タップ穴	M5	-	6	50.8	エンドシール	10	1個
ワイド	標準	炭素鋼	25	57	45	7	60	7	70	83.1	キリ穴	-	7	貫通	59.5	エンドシール	10	1個
ワイド	-	炭素鋼	25	57	45	8	60	7	70	83.1	タップ穴	M8	-	貫通	59.5	なし	10	1個
ワイド	-	炭素鋼	25	57	45	8	60	7	70	83.1	タップ穴	M8	-	貫通	59.5	エンドシール+サイドシール	10	1個
ワイド	-	炭素鋼	25	57	45	8	60	7	70	83.1	タップ穴	M8	-	貫通	59.5	エンドシール	10	1個
ワイド	標準	炭素鋼	25	57	45	7	60	7	70	102.2	キリ穴	-	7	貫通	78.6	なし	10	1個
ワイド	標準	炭素鋼	25	57	45	7	60	7	70	102.2	キリ穴	-	7	貫通	78.6	エンドシール+サイドシール	10	1個
ワイド	標準	炭素鋼	25	57	45	7	60	7	70	102.2	キリ穴	-	7	貫通	78.6	エンドシール	10	1個
ワイド	-	炭素鋼	25	57	45	8	60	7	70	102.2	タップ穴	M8	-	貫通	78.6	なし	10	1個
ワイド	-	炭素鋼	25	57	45	8	60	7	70	102.2	タップ穴	M8	-	貫通	78.6	エンドシール+サイドシール	10	1個
標準	標準	炭素鋼	25	35	50	8	60	7	48	102.2	タップ穴	M6	-	8	78.6	なし	10	1個
標準	標準	ステンレス	25	35	50	8	60	7	48	102.2	タップ穴	M6	-	8	78.6	なし	10	1個
標準	標準	炭素鋼	25	35	50	8	60	7	48	102.2	タップ穴	M6	-	8	78.6	エンドシール+サイドシール	10	1個
標準	標準	ステンレス	25	35	50	8	60	7	48	102.2	タップ穴	M6	-	8	78.6	エンドシール+サイドシール	10	1個
標準	標準	炭素鋼	25	35	50	8	60	7	48	102.2	タップ穴	M6	-	8	78.6	エンドシール	10	1個
標準	標準	ステンレス	25	35	50	8	60	7	48	102.2	タップ穴	M6	-	8	78.6	エンドシール	10	1個
標準	標準	炭素鋼	25	35	35	8	60	7	48	83.1	タップ穴	M6	-	8	59.5	なし	10	1個
標準	標準	ステンレス	25	35	35	8	60	7	48	83.1	タップ穴	M6	-	8	59.5	なし	10	1個
標準	標準	炭素鋼	25	35	35	8	60	7	48	83.1	タップ穴	M6	-	8	59.5	エンドシール+サイドシール	10	1個
標準	標準	ステンレス	25	35	35	8	60	7	48	83.1	タップ穴	M6	-	8	59.5	エンドシール+サイドシール	10	1個
標準	標準	炭素鋼	25	35	35	8	60	7	48	83.1	タップ穴	M6	-	8	59.5	エンドシール	10	1個
標準	標準	ステンレス	25	35	35	8	60	7	48	83.1	タップ穴	M6	-	8	59.5	エンドシール	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,579円 ( 7,237円 )	在庫品1日目当日出荷可能
7,238円 ( 7,962円 )	在庫品1日目当日出荷可能
7,062円 ( 7,768円 )	在庫品1日目当日出荷可能
8,003円 ( 8,803円 )	在庫品1日目当日出荷可能
7,768円 ( 8,545円 )	在庫品1日目当日出荷可能
8,425円 ( 9,268円 )	在庫品1日目当日出荷可能
9,127円 ( 10,040円 )	在庫品1日目当日出荷可能
6,579円 ( 7,237円 )	在庫品1日目当日出荷可能
14,080円 ( 15,488円 )	37日目
7,501円 ( 8,251円 )	在庫品1日目当日出荷可能
15,264円 ( 16,790円 )	37日目
7,238円 ( 7,962円 )	在庫品1日目当日出荷可能
14,870円 ( 16,357円 )	37日目
7,501円 ( 8,251円 )	在庫品1日目当日出荷可能
8,160円 ( 8,976円 )	在庫品1日目当日出荷可能
8,003円 ( 8,803円 )	在庫品1日目当日出荷可能
8,987円 ( 9,886円 )	在庫品1日目当日出荷可能
8,705円 ( 9,576円 )	在庫品1日目当日出荷可能
9,079円 ( 9,987円 )	在庫品1日目当日出荷可能
10,001円 ( 11,001円 )	在庫品1日目当日出荷可能
9,738円 ( 10,712円 )	在庫品1日目当日出荷可能
9,079円 ( 9,987円 )	在庫品1日目当日出荷可能
10,001円 ( 11,001円 )	在庫品1日目当日出荷可能
9,738円 ( 10,712円 )	在庫品1日目当日出荷可能
9,689円 ( 10,658円 )	在庫品1日目当日出荷可能
10,671円 ( 11,738円 )	在庫品1日目当日出荷可能
10,391円 ( 11,430円 )	在庫品1日目当日出荷可能
9,079円 ( 9,987円 )	在庫品1日目当日出荷可能
20,001円 ( 22,001円 )	53日目
10,001円 ( 11,001円 )	在庫品1日目当日出荷可能
21,185円 ( 23,304円 )	53日目
9,738円 ( 10,712円 )	在庫品1日目当日出荷可能
20,767円 ( 22,844円 )	53日目
7,501円 ( 8,251円 )	在庫品1日目当日出荷可能
16,711円 ( 18,382円 )	53日目
8,423円 ( 9,265円 )	在庫品1日目当日出荷可能
17,898円 ( 19,688円 )	53日目
8,160円 ( 8,976円 )	在庫品1日目当日出荷可能
17,478円 ( 19,226円 )	53日目
9,606円 ( 10,567円 )	在庫品1日目当日出荷可能
9,407円 ( 10,348円 )	在庫品1日目当日出荷可能
11,513円 ( 12,664円 )	在庫品1日目当日出荷可能
10,531円 ( 11,584円 )	在庫品1日目当日出荷可能
10,659円 ( 11,725円 )	在庫品1日目当日出荷可能
12,634円 ( 13,897円 )	在庫品1日目当日出荷可能
11,712円 ( 12,883円 )	在庫品1日目当日出荷可能
11,373円 ( 12,510円 )	在庫品1日目当日出荷可能
12,847円 ( 14,132円 )	在庫品1日目当日出荷可能
10,659円 ( 11,725円 )	在庫品1日目当日出荷可能
22,765円 ( 25,042円 )	46日目
12,634円 ( 13,897円 )	在庫品1日目当日出荷可能
22,739円 ( 25,013円 )	46日目
11,712円 ( 12,883円 )	在庫品1日目当日出荷可能
24,157円 ( 26,573円 )	46日目
8,817円 ( 9,699円 )	在庫品1日目当日出荷可能
18,947円 ( 20,842円 )	46日目
10,791円 ( 11,870円 )	在庫品1日目当日出荷可能
21,449円 ( 23,594円 )	46日目
9,869円 ( 10,856円 )	在庫品1日目当日出荷可能
20,341円 ( 22,375円 )	46日目

基本情報

基本情報

THK LMガイドHSRシリーズのブロック単品です。急な設計変更やメンテナンス時に大変便利です。

【特長】
・LMレールとLMブロックに精密研削加工された4条列の転動面を、ボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
・LMレールを抜いてもボールは保持プレートで保持されているので脱落しません（HSR8,10,12形は除く）。
・LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45°で配置されているので、あらゆる姿勢での使用が可能になり、しかもバランスの良い予圧がかけられるので、一定の低い摩擦係数を維持しながら、4方向の剛性を高めることができます。断面高さが低く、しかもLMブロックは高剛性に設計されているので、高精度で安定した直線運動が得られます。

ご注意

在庫一掃セールを実施中です。
掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ＴＨＫ
ボールリテーナ入りLMガイド世界標準 SHS形
各ボール列が接触角４５°で配置されているので、あらゆる姿勢での使用が可能です。ボールリテーナの採用により、ボールの相互摩擦を無くし低騒音・好音質・長期にわたるメンテナンスフリー・優れた高速性を実現しました。

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい@単品購入の場合、お手元のレールと組合わせた時に摺動性に個体差が生じる場合があります。ご了承ください。
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【ブロック単品】総ボールLMガイド世界標準 HSR形のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

機械設備の摺動部に使用

満足度：5.02018/09/12

機械設備の摺動部に使用しています。元々は、レールとのＳＥＴ購入をしますが、設備の付帯工事をする際に固着したグリスの悪影響...もっと読む

2人が参考にしています。

ロボットの搬送用に使用

満足度：4.02019/04/09

ロボット製作メーカーの選定で、補充用として購入しました。性能はよく、高精度で安定した直線運動が得られています。使用頻度に...もっと読む

1人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【ブロック単品】総ボールLMガイド世界標準 HSR形	【ブロック単品】総ボールLMガイドラジアル形 SR形	【ブロック単品】ボールリテーナ入りLMガイド世界標準 SHS形	【ブロック単品】総ボールLMガイド低床ワイドレール HRW形	【ブロック単品】ボールリテーナ入りLMガイドラジアル形 SSR形	【ブロック単品】ボールリテーナ入りLMガイド低床ワイドレール SHW形
メーカー	ＴＨＫ	ＴＨＫ	ＴＨＫ	ＴＨＫ	ＴＨＫ	ＴＨＫ
通常価格	6,579円-	7,632円 -	6,579円 -	14,235円 -	7,632円 -	16,185円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目
セット品/単品	ブロック単品	ブロック単品	ブロック単品	ブロック単品	ブロック単品	ブロック単品
1軸に組合わせるLMブロックの個数	1	1	1	1	1	1
精度等級	並級	並級	並級	並級	並級	並級
ラジアルすきま	普通	普通	普通	普通	普通	普通
リテーナ	なし	なし	あり	なし	あり	あり
