ＴＨＫ

【ブロック単品】ボールリテーナ入りLMガイド世界標準 SHS形

カタログ |

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 6,579円～17,895円

税込単価: 7,237円～19,685円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

ボールリテーナ入りLMガイド世界標準 SHS形

4.7

通常出荷日：15 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

【短納期サイズ】ボールリテーナ入りLMガイド世界標準 SHS形

4.3

通常出荷日：3 日目～

THK LMガイドSHSシリーズのブロック単品です。急な設計変更やメンテナンス...

詳細情報を確認する

セット品/単品
ブロック単品
レール種類
標準
1軸に組合わせるLMブロックの個数
1
精度等級
並級
ラジアルすきま
普通
材質
炭素鋼
リテーナ
あり
潤滑装置
なし
転動体
ボール
ボール配列
4列サーキュラ
ブロック取付穴
タップ穴
ブロック取付穴数 (個)
4

ご注意

在庫一掃セールを実施中です。
掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

ＬＭガイド　3日目出荷対象商品

未確定：候補が81型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

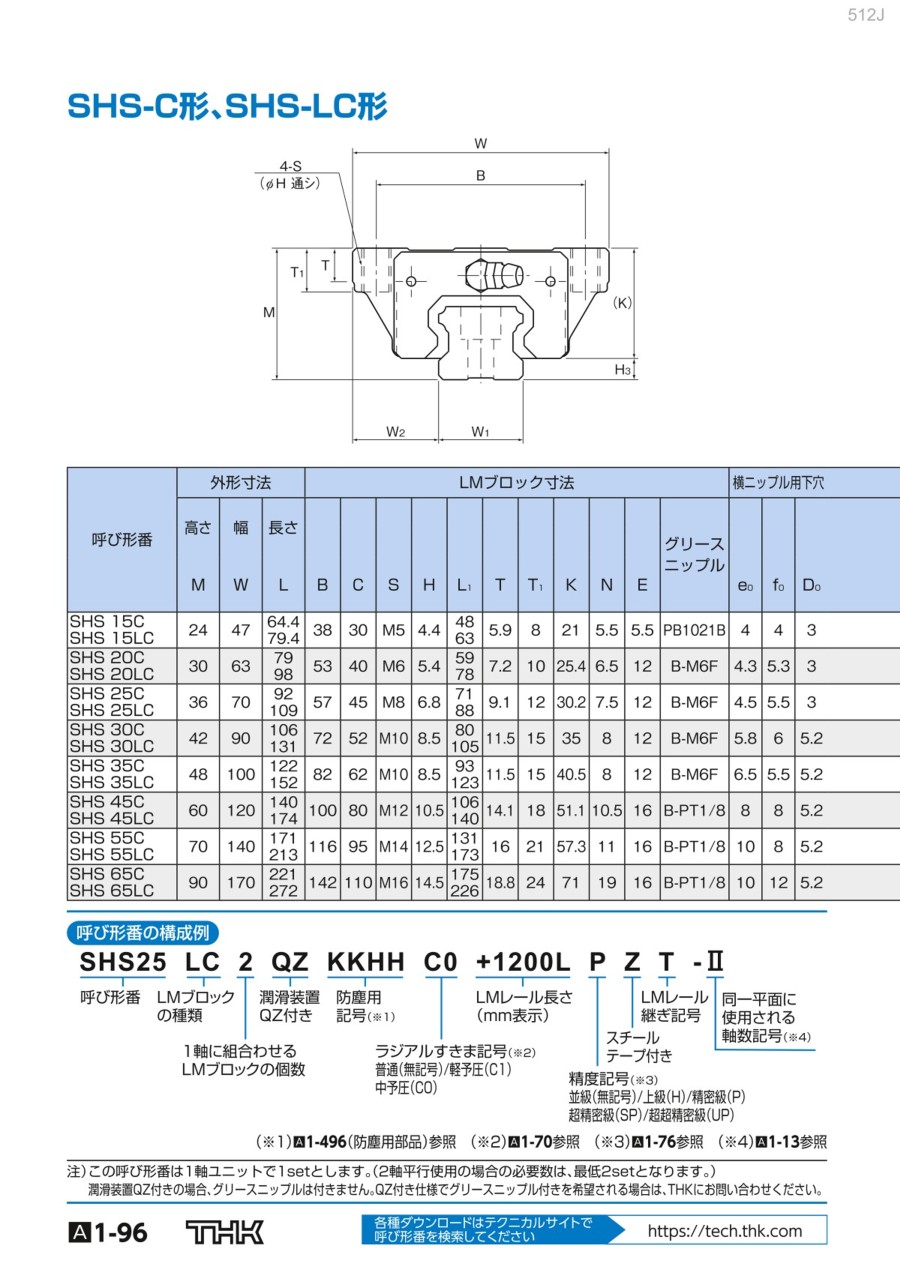

SHS-C形、SHS-LC形

SHS-V形、SHS-LV形

【ブロック単品】ボールリテーナ入りLMガイド世界標準 SHS形 SHS-V、SHS-LV外形図

SHS-R形、SHS-LR形

【ブロック単品】ボールリテーナ入りLMガイド世界標準 SHS形 SHS-R、SHS-LR外形図

規格表

SHS-C形、SHS-LC形

呼び形番	外形寸法			LMブロック寸法
呼び形番	高さ M	幅 W	長さ L	B	C	S	H	L₁	T	T₁	K	N	E	グリースニップル
SHS 15C SHS 15LC	24	47	64.4 79.4	38	30	M5	4.4	48 63	5.9	8	21	5.5	5.5	PB1021B
SHS 20C SHS 20LC	30	63	79 98	53	40	M6	5.4	59 78	7.2	10	25.4	6.5	12	B-M6F
SHS 25C SHS 25LC	36	70	92 109	57	45	M8	6.8	71 88	9.1	12	30.2	7.5	12	B-M6F
SHS 30C SHS 30LC	42	90	106 131	72	52	M10	8.5	80 105	11.5	15	35	8	12	B-M6F
SHS 35C SHS 35LC	48	100	122 152	82	62	M10	8.5	93 123	11.5	15	40.5	8	12	B-M6F
SHS 45C SHS 45LC	60	120	140 174	100	80	M12	10.5	106 140	14.1	18	51.1	10.5	16	B-PT1/8
SHS 55C SHS 55LC	70	140	171 213	116	95	M14	12.5	131 173	16	21	57.3	11	16	B-PT1/8
SHS 65C SHS 65LC	90	170	221 272	142	110	M16	14.5	175 226	18.8	24	71	19	16	B-PT1/8

SHS-V形、SHS-LV形

呼び形番	外形寸法			LMブロック寸法
呼び形番	高さ M	幅 W	長さ L	B	C	S×L	L₁	T	K	N	E	グリースニップル
SHS 15V SHS 15LV	24	34	64.4 79.4	26	26 34	M4×4	48 63	5.9	21	5.5	5.5	PB1021B
SHS 20V SHS 20LV	30	44	79 98	32	36 50	M5×5	59 78	8	25.4	6.5	12	B-M6F
SHS 25V SHS 25LV	36	48	92 109	35	35 50	M6×6.5	71 88	8	30.2	7.5	12	B-M6F
SHS 30V SHS 30LV	42	60	106 131	40	40 60	M8×8	80 105	8	35	8	12	B-M6F
SHS 35V SHS 35LV	48	70	122 152	50	50 72	M8×10	93 123	14.7	40.5	8	12	B-M6F
SHS 45V SHS 45LV	60	86	140 174	60	60 80	M10×15	106 140	14.9	51.1	10.5	16	B-PT1/8
SHS 55V SHS 55LV	70	100	171 213	75	75 95	M12×15	131 173	19.4	57.3	11	16	B-PT1/8
SHS 65V SHS 65LV	90	126	221 272	76	70 120	M16×20	175 226	19.5	71	19	16	B-PT1/8

SHS-R形、SHS-LR形

呼び形番	外形寸法			LMブロック寸法
呼び形番	高さ M	幅 W	長さ L	B	C	S×L	L₁	T	K	N	E	グリースニップル
SHS 15R	28	34	64.4	26	26	M4×5	48	5.9	25	9.5	5.5	PB1021B
SHS 25R SHS 25LR	40	48	92 109	35	35 50	M6×8	71 88	8	34.2	11.5	12	B-M6F
SHS 30R SHS 30LR	45	60	106 131	40	40 60	M8×10	80 105	8	38	11	12	B-M6F
SHS 35R SHS 35LR	55	70	122 152	50	50 72	M8×12	93 123	14.7	47.5	15	12	B-M6F
SHS 45R SHS 45LR	70	86	140 174	60	60 80	M10×17	106 140	14.9	61.1	20.5	16	B-PT1/8
SHS 55R SHS 55LR	80	100	171 213	75	75 95	M12×18	131 173	19.4	67.3	21	16	B-PT1/8
