透過形フォト・マイクロセンサ 【EE-SV3】
- 通常単価(税別)
- 448円～563円
- 税込単価
- 493円～619円
ネジ取り付けタイプ、裏ブタ付き【特長】・スリット幅0.2mm,0.5mmの高分...
詳細情報を確認する- 形状
- T型
- 検出距離 (mm)
- 3.4
- ヘッド最大 幅 (mm)
- 19
- ヘッド最大 高さ (mm)
- 15.1
- ヘッド最大 奥行き (mm)
- 10.2
- 検出方式
- 透過形（溝型）
- 発光方式
- -
- 動作モード
- -
- 出力形式
- フォト・トランジスタ出力
- コード・ケーブル仕様
- -
- コード・ケーブル長 (mm)
- -
- 溝深 (mm)
- -
- 取り付け形式
- ネジ取りつけタイプ
- アンプ間 (mm)
- -
- 適用パイプ (φ)
- -
- 詳細タイプ
- -
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
製品仕様
製品仕様
絶対最大定格（Ta=25℃）
| 項目 | 記号 | 定格値 | 単位 | |
|---|---|---|---|---|
| 発光側 | 順電流 | IF | 50 | mA |
| パルス順電流 | IFP | 1 ※1 | A | |
| 逆電圧 | VR | 4 | V | |
| 受光側 | コレクタ・エミッタ間電圧 | VCEO | 30 | V |
| エミッタ・コレクタ間電圧 | VECO | - | V | |
| コレクタ電流 | lc | 20 | mA | |
| コレクタ損失 | Pc | 100 | mW | |
| 動作温度 | Topr | -25～+85 | ℃ | |
| 保存温度 | Tstg | -30～+100 | ℃ | |
| はんだ付け温度 | Tsol | 260 ※2 | ℃ | |
※1. パルス幅≦10μs、繰返し100Hz
※2. はんだ付け時間は10秒以内
外装仕様
| 接続方式 | 型番 | 質量（g） | 材質 | |
|---|---|---|---|---|
| ケース | ソコイタ | |||
| コードはんだ付け用端子 | EE-SV3-DS | 1 | ポリカーボネート | ポリカーボネート |
| プリント基板用端子 | EE-SV3-B | |||
| EE-SV3-C | ||||
電気的および光学的特性（Ta=25℃）
| 項目 | 記号 | 特性値 | 単位 | 条件 | |||
|---|---|---|---|---|---|---|---|
| EE-SV3-B | EE-SV3-C | EE-SV3-DS | |||||
| 発光側 | 順電圧 | VF | 1.2（TYP.） 1.5（MAX.） | V | IF=30mA | ||
| 逆電流 | IR | 0.01（TYP.） 10（MAX.） | μA | VR=4V | |||
| ピーク発光波長 | λP | 940（TYP.） | nm | IF=20mA | |||
| 受光側 | 光電流 | lL | 0.5～14 | 1～28 | 0.1 （MIN.） | mA | IF=20mA、 VCE=10V |
| 暗電流 | lD | 2（TYP） 200（MAX.） | nA | VCE=10V、 0lx | |||
| 漏れ電流 | ILEAK | - | μA | - | |||
| コレクタ・エミッタ間飽和電圧 | VCE （sat） | 0.1（TYP.） 0.4（MAX.） | - | V | IF=20mA、 IL=0.1mA | ||
| ピーク分光感度波長 | λP | 850（TYP.） | nm | VCE=10V | |||
| 上昇時間 | tr | 4（TYP.） | μs | Vcc=5V、 RL=100Ω IL=5mA | |||
| 下降時間 | tf | 4（TYP.） | μs | ||||
種類
本体
注意・禁止事項
注意・禁止事項
安全を確保する目的で直接的または間接的に人体を検出する用途に本製品は使用できません。
人体保護用の検出装置として本製品を使用しないでください。
使用上の注意
定格を超える周囲雰囲気・環境では使用しないでください。
安全上の要点
定格電圧・電流範囲を超えて、使用しないでください。
定格電圧・電流範囲以上の電圧・電流を印加すると、破裂したり、焼損したりするおそれがあります。
電圧の極性など、誤配線をしないでください。
破裂したり、焼損したりするおそれがあります。
防水仕様ではありませんので、水がかからないようにしてください。
詳細情報
基本情報
ネジ取り付けタイプ、裏ブタ付き
【特長】
・スリット幅0.2mm,0.5mmの高分解能タイプから1mmの高感度タイプと、横スリットタイプを用意。
・はんだ付け用端子タイプ。
・形EE-SV3/-SV3-CS/-SV3-DS/-SV3-GS。
・プリント基板用端子タイプ。
・形EE-SV3-B/-SV3-C/-SV3-D/-SV3-G
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

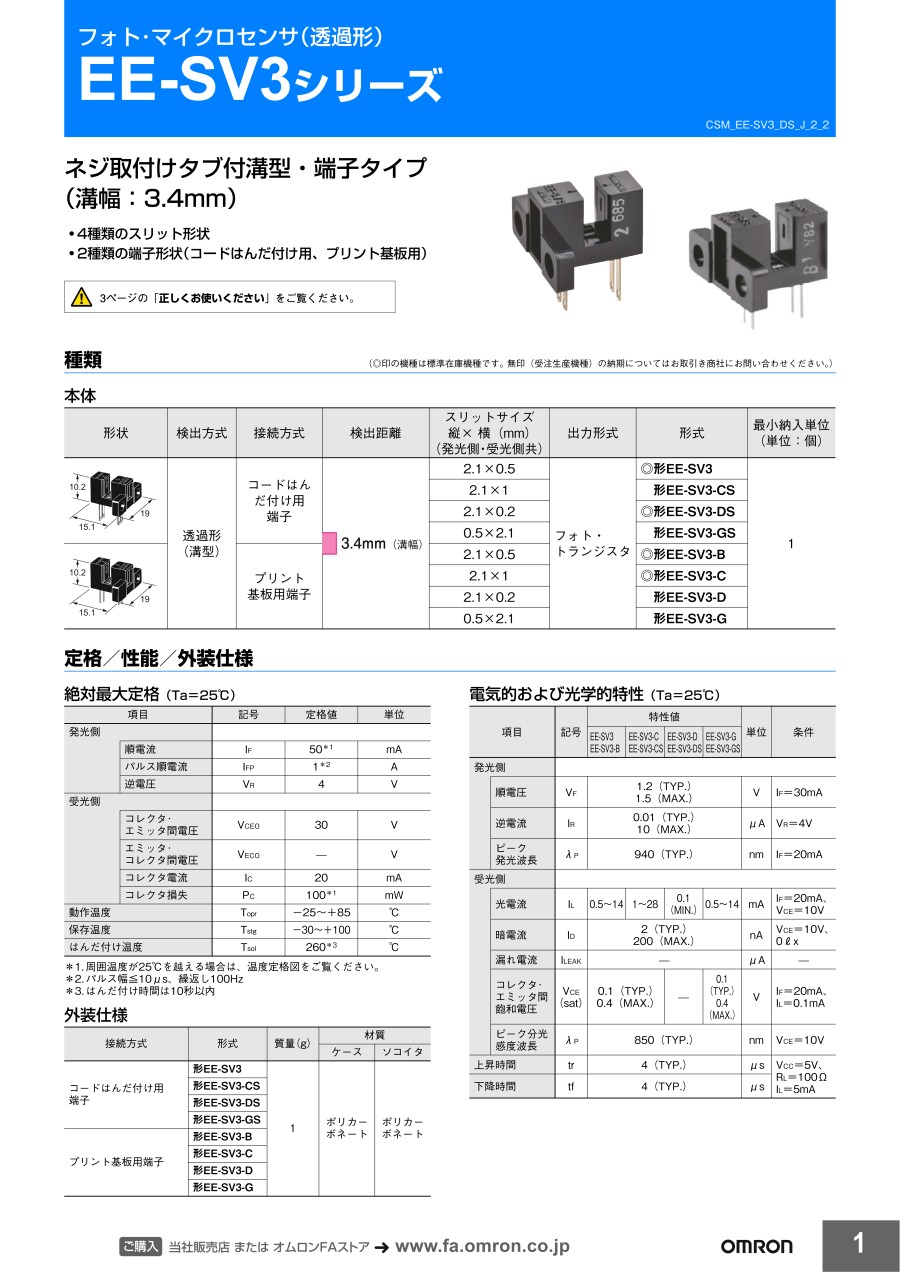

カタログ
