ＴＨＫ

軸端未加工品精密ボールねじ BIF形（予圧タイプ）

カタログ |

一部SALE 2026/01/31まで

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 55,251円～305,852円特別価格

税込単価: 60,776円～336,437円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

転造ボールねじ無予圧タイプ（軸単体） TS

通常価格(税別)： 5,191円 (税込価格：5,710円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＴＨＫ

転造ボールねじ無予圧タイプ（ナット単体） BTK

通常価格(税別)： 9,606円 (税込価格：10,567円)

通常出荷日：在庫品1日目

【特長】・ボールねじナットの中央で左右のねじに位相を与え軸方向すきまをゼロ以下...

詳細情報を確認する

種類
精密
セット品/単品
セット品
フランジ形状
丸形
軸端種類
軸端加工無し
特徴
標準
ナット形状
オフセット
循環方式
リターンパイプ式
右ねじ/左ねじ
右ねじ
使用条件
標準 / 防塵
軸方向隙間
G0
予圧
あり
ボールねじ適応形番
RR（ラビリンスシール）

ご注意

ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

未確定：候補が46型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

DN値：70,000

規格表

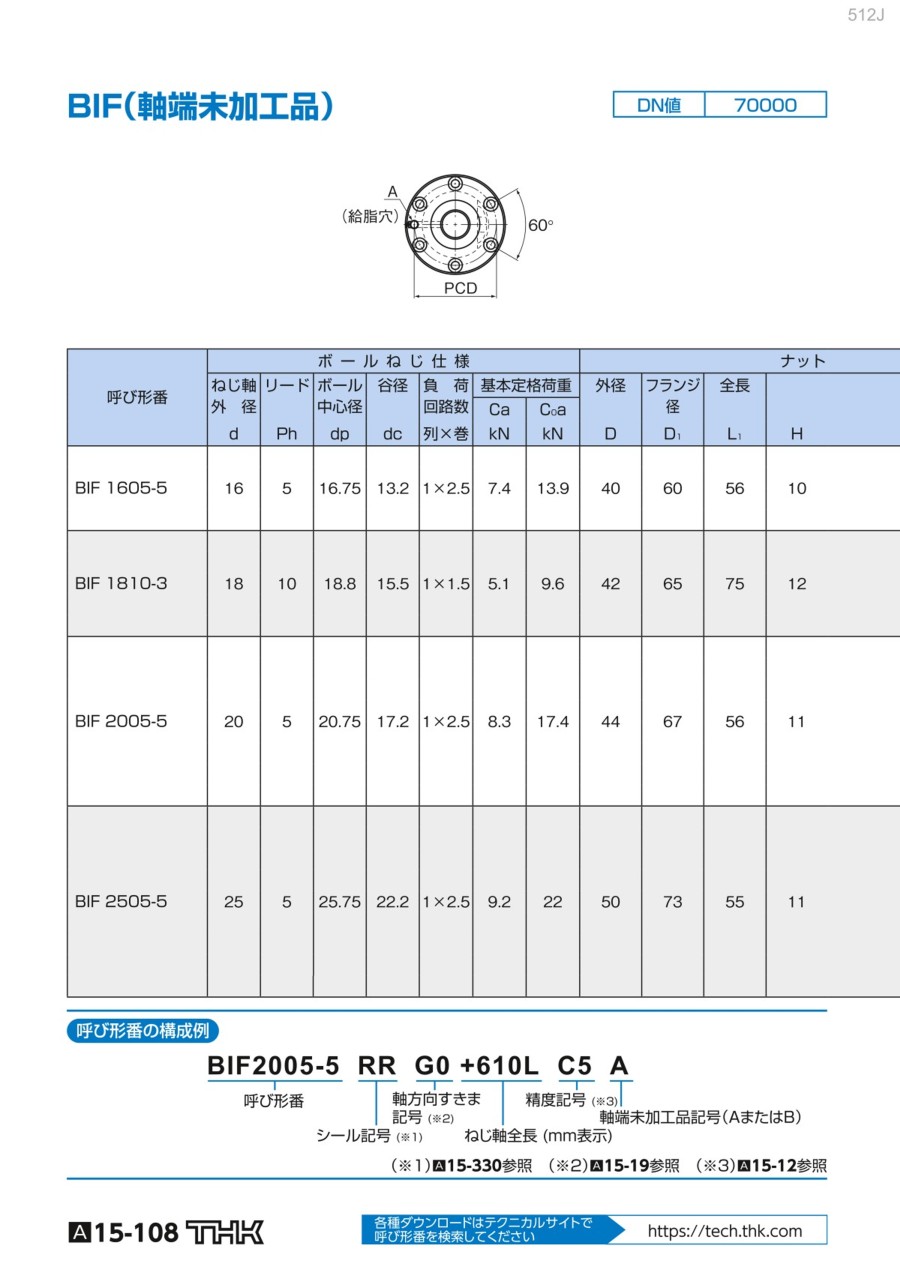

型番の構成例

＊1：>>こちらをご参照ください。
＊2：>>こちらをご参照ください。
＊3：>>こちらをご参照ください。

BIF1605-5～BIF2505-5

単位：mm

呼び型番	ボールねじ仕様							ナット寸法										ねじ軸寸法							ナット質量 kg	軸質量 kg/m
	ねじ軸外径	リード Ph	ボール中心径 dp	谷径 dc	負荷回路数列×巻	基本定格荷重		外径 D	フランジ径 D₁	全長 L₁	H	B₁	PCD	d₁	d₂	h	給脂穴 A	軸端未加工記号	全長 L	l₀	l₁	l₂	d₃	d₄
	ねじ軸外径	リード Ph	ボール中心径 dp	谷径 dc	負荷回路数列×巻	Ca kN	Coa kN	外径 D	フランジ径 D₁	全長 L₁	H	B₁	PCD	d₁	d₂	h	給脂穴 A	軸端未加工記号	全長 L	l₀	l₁	l₂	d₃	d₄
BIF1605-5	16	5	16.75	13.2	1×2.5	7.4	13.9	40	60	56	10	46	50	4.5	8	4.5	M6	A	410	200	50	160	16	12.8	0.56	0.92
																			510	300
																			610	400
																			710	500						1.25
BIF2005-5	20	5	20.75	17.2	1×2.5	8.3	17.4	44	67	56	11	45	55	5.5	9.5	5.5	M6	A	410	200	50	160	20	15.3	0.57	1.65
																			510	300
																			610	400
																			710	500
																			810	600				16.8
																			1,010	800				16.8
																		B	610	300	50	260	20	16.8
																		B	710	400	50	260	20	16.8
BIF2505-5	25	5	25.75	22.2	1×2.5	9.2	22	50	73	55	11	44	61	5.5	9.5	5.5	M6	A	520	300	60	160	25	20.3	0.75	2.84
																			620	400
																			720	500
																			820	600
																			1,020	800				21.8
																			1,220	1,000
																			1,420	1,200
																		B	720	400	60	260	25	21.8
																		B	820	500	60	260	25	21.8

[ ! ]ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

BIF2510A-5～BIF3205-10

単位：mm

呼び型番	ボールねじ仕様							ナット寸法										ねじ軸寸法							ナット質量 kg	軸質量 kg/m
	ねじ軸外径	リード Ph	ボール中心径 dp	谷径 dc	負荷回路数列×巻	基本定格荷重		外径 D	フランジ径 D₁	全長 L₁	H	B₁	PCD	d₁	d₂	h	給脂穴 A	軸端未加工記号	全長 L	l₀	l₁	l₂	d₃	d₄
	ねじ軸外径	リード Ph	ボール中心径 dp	谷径 dc	負荷回路数列×巻	Ca kN	Coa kN	外径 D	フランジ径 D₁	全長 L₁	H	B₁	PCD	d₁	d₂	h	給脂穴 A	軸端未加工記号	全長 L	l₀	l₁	l₂	d₃	d₄
BIF2510A-5	25	10	26.3	21.4	1×2.5	15.8	33	58	85	100	18	82	71	6.6	11	6.5	M6	A	620	400	60	160	25	20.3	1.87	2.68
																			820	600
																			1,020	800
																			1,220	1,000
																			1,420	1,200
BIF2806-5 BIF2806-10	28	6	28.75	25.2	1×2.5 2×2.5	9.6 17.5	24.6 49.4	55	85	68 104	12	56 92	69	6.6	11	6.5	M6	A	520	300	60	160	28	20.3	1 1.57	3.89
																			620	400
																			720	500
																			920	700
																			1,020	800				24.8
																			1,220	1,000
																			1,420	1,200
																		B	720	400	70	250	28	24.8
																			920	500		350
																			1,100	700		330
BIF3205-5 BIF3205-10	32	5	32.75	29.2	1×2.5 2×2.5	10.2 18.5	28.1 56.4	58	85	56 86	12	44 74	71	6.6	11	6.5	M6	A	730	500	70	160	32	25.3	0.87 1.32	5.03
																			930	700
																			1,230	1,000
																			1,430	1,200
																			1,630	1,400				27.8
																			1,830	1,600				27.8

[ ! ]ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

BIF3206-5～BIF3610-10

単位：mm

呼び型番	ボールねじ仕様							ナット寸法										ねじ軸寸法							ナット質量 kg	軸質量 kg/m
	ねじ軸外径	リード Ph	ボール中心径 dp	谷径 dc	負荷回路数列×巻	基本定格荷重		外径 D	フランジ径 D₁	全長 L₁	H	B₁	PCD	d₁	d₂	h	給脂穴 A	軸端未加工記号	全長 L	l₀	l₁	l₂	d₃	d₄
	ねじ軸外径	リード Ph	ボール中心径 dp	谷径 dc	負荷回路数列×巻	Ca kN	Coa kN	外径 D	フランジ径 D₁	全長 L₁	H	B₁	PCD	d₁	d₂	h	給脂穴 A	軸端未加工記号	全長 L	l₀	l₁	l₂	d₃	d₄
BIF3206-5 BIF3206-10	32	6	33	28.4	1×2.5 2×2.5	13.9 25.2	35.2 70.4	62	89	63 99	12	51 87	75	6.6	11	6.5	M6	A	730	500	70	160	32	25.3	1.2 1.76	4.63
																			930	700
																			1,230	1,000
																			1,430	1,200
																			1,630	1,400				27.8
																			1,830	1,600				27.8
																		B	930	500	70	360	32	27.8
																			1,100	700		330
																			1,430	1,000		360
BIF3210A-5	32	10	33.75	26.4	1×2.5	26.1	56.2	74	108	100	15	85	90	9	14	8.5	M6	A	730	500	70	160	32	25.3	2.8	3.66
																			930	700
																			1,430	1,200
																			1,830	1,600
BIF3610-5 BIF3610-10	36	10	37.75	30.5	1×2.5 2×2.5	27.6 50.1	63.3 126.4	75	120	111 171	18	93 153	98	11	17.5	11	M6	A	730	500	70	160	36	30.3	3.4 4.8	5.03
																			930	700
																			1,430	1,200
																			1,830	1,600
																		B	930	500	100	330
																			1,100	700		300
																			1,830	1,200		530

[ ! ]ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

BIF4010-5～BIF5010-10

単位：mm

呼び型番	ボールねじ仕様							ナット寸法										ねじ軸寸法							ナット質量 kg	軸質量 kg/m
	ねじ軸外径	リード Ph	ボール中心径 dp	谷径 dc	負荷回路数列×巻	基本定格荷重		外径 D	フランジ径 D₁	全長 L₁	H	B₁	PCD	d₁	d₂	h	給脂穴 A	軸端未加工記号	全長 L	l₀	l₁	l₂	d₃	d₄
	ねじ軸外径	リード Ph	ボール中心径 dp	谷径 dc	負荷回路数列×巻	Ca kN	Coa kN	外径 D	フランジ径 D₁	全長 L₁	H	B₁	PCD	d₁	d₂	h	給脂穴 A	軸端未加工記号	全長 L	l₀	l₁	l₂	d₃	d₄
BIF 4010 -5 BIF 4010 -10	40	10	41.75	34.4	1×2.5 2×2.5	29 52.7	70.4 141.1	82	124	103 163	18	85 145	102	11	17.5	11	M6	A	1,230	1,000	70	160	40	30.3	3.58 5.18	6.59
																			1,730	1,500
																			2,030	1,800
																			2,230	2,000
BIF 4012 -5	40	12	42	34.1	1×2.5	33.9	79.2	84	126	119	18	101	104	11	17.5	11	M6	A	1,230	1,000	70	160	40	30.3	4.2 6.24	6.39
																			1,730	1,500
																			2,030	1,800
																			2,230	2,000
																		B	1,730	1,200	100	430	40	33.8
																		B	2,030	1,200	100	730	40	33.8
BIF 5010 -5 BIF 5010 -10	50	10	51.75	44.4	1×2.5 2×2.5	32 58.2	88.2 176.4	93	135	103 163	18	85 145	113	11	17.5	11	R1/8 （PT1/8）	A	1,300	1,000	100	200	50	40.3	4.4 6.35	11.36
																			1,800	1,500
																			2,300	2,000
																			2,800	2,500

[ ! ]ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

型番リスト

表示件数

型番

BIF1605-5RRG0+410LC5A

BIF1605-5RRG0+510LC5A

BIF1605-5RRG0+610LC5A

注文停止中

BIF1605-5RRG0+710LC5A

BIF1810-3RRG0+710LC5A

BIF2005-5RRG0+1010LC5A

BIF2005-5RRG0+410LC5A

BIF2005-5RRG0+510LC5A

BIF2005-5RRG0+610LC5A

注文停止中

BIF2005-5RRG0+610LC5B

BIF2005-5RRG0+710LC5A

BIF2005-5RRG0+710LC5B

BIF2005-5RRG0+810LC5A

BIF2505-5RRG0+520LC5A

BIF2505-5RRG0+620LC5A

BIF2505-5RRG0+720LC5A

BIF2505-5RRG0+820LC5A

BIF2510A-5RRG0+1220LC5A

BIF2510A-5RRG0+620LC5A

注文停止中

BIF2510A-5RRG0+820LC5A

BIF2806-5RRG0+520LC5A

BIF2806-10RRG0+1020LC5A

注文停止中

BIF2806-10RRG0+1220LC5A

BIF2806-10RRG0+520LC5A

BIF2806-10RRG0+620LC5A

BIF2806-10RRG0+920LC5A

BIF2806-10RRG0+920LC5B

BIF3205-5RRG0+1630LC5A

注文停止中

BIF3205-10RRG0+1630LC5A

BIF3205-10RRG0+730LC5A

BIF3205-10RRG0+930LC5A

注文停止中

BIF3206-5RRG0+1430LC5A

BIF3206-5RRG0+730LC5A

BIF3206-5RRG0+930LC5A

BIF3206-10RRG0+1230LC5A

注文停止中

BIF3206-10RRG0+1830LC5A

BIF3206-10RRG0+730LC5A

BIF3206-10RRG0+930LC5A

注文停止中

BIF3210A-5RRG0+1430LC5A

BIF3210A-5RRG0+730LC5A

BIF3210A-5RRG0+930LC5A

BIF3610-10RRG0+1430LC5A

BIF3610-10RRG0+1830LC5A

注文停止中

BIF4010-5RRG0+1230LC5A

BIF4010-10RRG0+1230LC5A

注文停止中

BIF4012-5RRG0+2230LC5A

精度

ねじ軸外径 d

(mm)

リード

(mm)

負荷回路数

(列×巻)

ねじ軸全長

(mm)

基本定格荷重動定格Ca

(N)

基本定格荷重静定格Coa

(N)

標準在庫品記号

RoHS?

最小発注数量

C5	16	5	1×2.5	410	7400	13900	A	10	1個
C5	16	5	1×2.5	510	7400	13900	A	10	1個
C5	16	5	1×2.5	610	7400	13900	A	10	1個
C5	16	5	1×2.5	710	7400	13900	A	10	1個
C5	18	10	1×1.5	710	5100	9600	A	10	1個
C5	20	5	1×2.5	1010	8300	17400	A	10	1個
C5	20	5	1×2.5	410	8300	17400	A	10	1個
C5	20	5	1×2.5	510	8300	17400	A	10	1個
C5	20	5	1×2.5	610	8300	17400	A	10	1個
C5	20	5	1×2.5	610	8300	17400	B	10	1個
C5	20	5	1×2.5	710	8300	17400	A	10	1個
C5	20	5	1×2.5	710	8300	17400	B	10	1個
C5	20	5	1×2.5	810	8300	17400	A	10	1個
C5	25	5	1×2.5	520	9200	22000	A	10	1個
C5	25	5	1×2.5	620	9200	22000	A	10	1個
C5	25	5	1×2.5	720	9200	22000	A	10	1個
C5	25	5	1×2.5	820	9200	22000	A	10	1個
C5	25	10	1×2.5	1220	15800	33000	A	10	1個
C5	25	10	1×2.5	620	15800	33000	A	10	1個
C5	25	10	1×2.5	820	15800	33000	A	10	1個
C5	28	6	1×2.5	520	9600	24600	A	10	1個
C5	28	6	2×2.5	1020	17500	49400	A	10	1個
C5	28	6	2×2.5	1220	17500	49400	A	10	1個
C5	28	6	2×2.5	520	17500	49400	A	10	1個
C5	28	6	2×2.5	620	17500	49400	A	10	1個
C5	28	6	2×2.5	920	17500	49400	A	10	1個
C5	28	6	2×2.5	920	17500	49400	B	10	1個
C5	32	5	1×2.5	1630	10200	28100	A	10	1個
C5	32	5	2×2.5	1630	18500	56400	A	10	1個
C5	32	5	2×2.5	730	18500	56400	A	10	1個
C5	32	5	2×2.5	930	18500	56400	A	10	1個
C5	32	6	1×2.5	1430	13900	35200	A	10	1個
C5	32	6	1×2.5	730	13900	35200	A	10	1個
C5	32	6	1×2.5	930	13900	35200	A	10	1個
C5	32	6	2×2.5	1230	25200	70400	A	10	1個
C5	32	6	2×2.5	1830	25200	70400	A	10	1個
C5	32	6	2×2.5	730	25200	70400	A	10	1個
C5	32	6	2×2.5	930	25200	70400	A	10	1個
C5	32	10	1×2.5	1430	26100	56200	A	10	1個
C5	32	10	1×2.5	730	26100	56200	A	10	1個
C5	32	10	1×2.5	930	26100	56200	A	10	1個
C5	36	10	2×2.5	1430	50100	126400	A	10	1個
C5	36	10	2×2.5	1830	50100	126400	A	10	1個
C5	40	10	1×2.5	1230	29000	70400	A	10	1個
C5	40	10	2×2.5	1230	52700	141100	A	10	1個
C5	40	12	1×2.5	2230	33900	79200	A	10	1個

通常単価(税別) (税込単価)	通常出荷日

55,251円49,725円 ( 54,698円 )	18日目
71,773円64,595円 ( 71,055円 )	18日目
73,273円65,945円 ( 72,540円 )	18日目
86,296円77,666円 ( 85,433円 )	18日目
89,322円80,389円 ( 88,428円 )	18日目
122,340円110,106円 ( 121,117円 )	18日目
55,251円 ( 60,776円 )	18日目
65,249円58,724円 ( 64,596円 )	18日目
73,273円 ( 80,600円 )	18日目
70,247円63,222円 ( 69,544円 )	18日目
82,219円73,997円 ( 81,397円 )	18日目
75,245円67,720円 ( 74,492円 )	18日目
92,216円82,994円 ( 91,293円 )	18日目
66,301円 ( 72,931円 )	18日目
81,614円73,452円 ( 80,797円 )	60日目
83,270円74,943円 ( 82,437円 )	18日目
92,216円82,994円 ( 91,293円 )	18日目
101,162円91,045円 ( 100,150円 )	18日目
65,380円58,842円 ( 64,726円 )	18日目
77,219円 ( 84,941円 )	18日目
68,274円61,446円 ( 67,591円 )	18日目
124,840円112,356円 ( 123,592円 )	18日目
147,072円132,364円 ( 145,600円 )	18日目
75,773円68,195円 ( 75,015円 )	18日目
84,717円76,245円 ( 83,870円 )	18日目
114,710円103,239円 ( 113,563円 )	70日目
98,005円88,204円 ( 97,024円 )	18日目
187,589円168,830円 ( 185,713円 )	18日目
208,374円187,536円 ( 206,290円 )	18日目
103,660円 ( 114,026円 )	18日目
124,840円112,356円 ( 123,592円 )	18日目
165,489円 ( 182,038円 )	18日目
93,269円83,942円 ( 92,336円 )	18日目
112,343円 ( 123,577円 )	80日目
161,541円145,386円 ( 159,925円 )	18日目
259,678円233,710円 ( 257,081円 )	18日目
103,660円93,294円 ( 102,623円 )	18日目
124,840円112,356円 ( 123,592円 )	18日目
169,698円152,728円 ( 168,001円 )	18日目
89,453円80,507円 ( 88,558円 )	18日目
110,633円99,569円 ( 109,526円 )	18日目
189,431円 ( 208,374円 )	60日目
222,844円200,559円 ( 220,615円 )	18日目
159,832円 ( 175,815円 )	70日目
178,248円160,423円 ( 176,465円 )	18日目
305,852円275,266円 ( 302,793円 )	18日目

詳細情報

基本情報

基本情報

【特長】
・ボールねじナットの中央で左右のねじに位相を与え軸方向すきまをゼロ以下（予圧状態）にしたボールねじで、コンパクトでスムーズな動きが得られます。

ご注意

ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

カタログ

カタログ (見開き版)

選定の際は、THK テクニカルサポートサイトも合わせてご参照下さい
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
