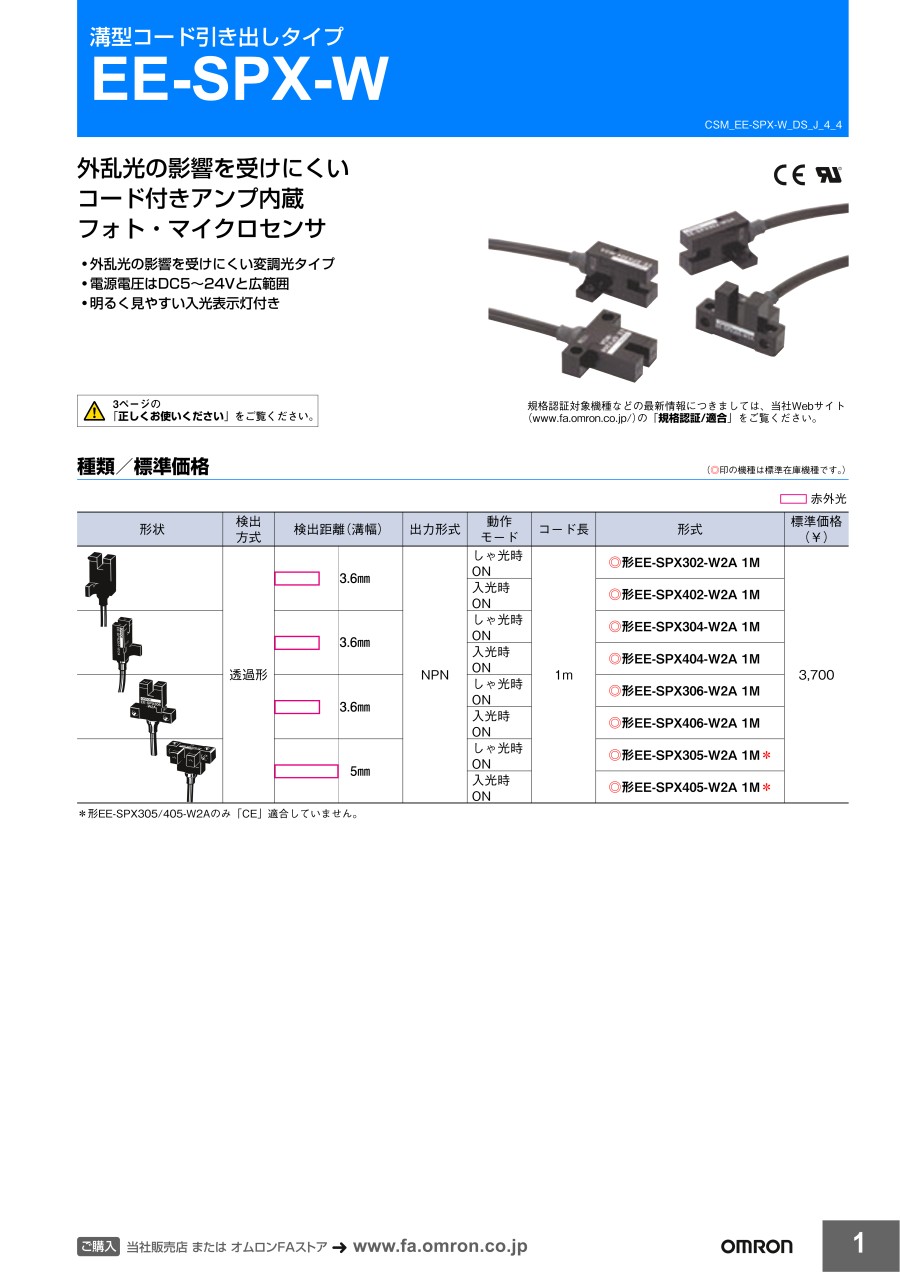

溝型コード引出しタイプフォト・マイクロセンサ（変調光） EE-SPX-W

外形図

EE-SPX302-W2A／EE-SPX402-W2A
注：この突起は「まわり止め」と「光軸を示す」ためのものです。取りつけの際はφ2.1～2.3mmの穴をあけてご使用（固定）ください。

EE-SPX304-W2A／EE-SPX404-W2A
注：この突起は「まわり止め」と「光軸を示す」ためのものです。取りつけの際はφ2.1～2.3mmの穴をあけてご使用（固定）ください。

EE-SPX306-W2A／EE-SPX406-W2A

EE-SPX305-W2A／EE-SPX405-W2A

*ビニル絶縁丸形コード φ3.5、3芯（導体断面積：0.14mm²、絶縁体径：φ1.0mm） 標準1m

製品仕様

定格／性能

項目／型番		EE-SP×302-W2A、EE-SP×402-W2A、 EE-SP×304-W2A、EE-SP×404-W2A、 EE-SP×306-W2A、EE-SP×406-W2A	EE-SP×305-W2A、 EE-SP×405-W2A
検出距離		3.6mm（溝幅）	5mm（溝幅）
標準検出物体		1×0.5mm以上の不透明体	2×0.8mm以上の不透明体
応差		0.05mm以下
光源（ピーク発光波長）		GaAs赤外発光ダイオード（パルス点灯）（940nm）
表示灯 ※1		入光時点灯（赤色）
電源電圧		DC5～24V±10%  リップル（p-p）5%以下
消費電流		平均値15mA以下、せん頭値50mA以下
制御出力		NPN電圧出力  負荷電源電圧DC5～24V、負荷電流80mA以下 オフ電流0.5mA以下 残留電圧1.0V以下（負荷電流80mA時） 残留電圧0.4V以下（負荷電流10mA時）
応答周波数 ※2		500Hz以上
使用周囲照度		受光面照度  白熱灯、太陽光：各3,000lx以下
周囲温度範囲		動作：-10～+55℃、保存時：-25～+65℃
周囲湿度範囲		動作：5～85%RH、保存時：5～95%RH
振動（耐久）		10～55Hz  複振幅1.5mm X、Y、Z各方向2h
衝撃（耐久）		500m/s2 X、Y、Z各方向3回
保護構造		IEC規格  IP50
接続方式		コード引出しタイプ（標準コード長1m）
質量		18.5g
材質	ケース	ポリカーボネート
	ホルダ部

※1. GaP赤色LED（ピーク発光波長700nm）
※2. 応答周波数の測定は、下図の円板を回転させた場合の値です。

*EE-SPX305／405-W2Aのみ「CE」適合していません。

注意・禁止事項

注意・禁止事項

安全を確保する目的で直接的または間接的に人体を検出する用途に本製品は使用できません。
人体保護用の検出装置として本製品を使用しないでください。

使用上の注意

定格を超える周囲雰囲気・環境では使用しないでください。

配線時

• コードは導線断面積0.3mm²より太い線を用いてトータルで2m以下としてください。
• 2mを超える配線の場合は下図に準じ2m以内のところに10μF程度のコンデンサを入れた配線をしてください。
  （コンデンサの耐圧はセンサの電源電圧×2倍以上をご使用ください。）

• コンデンサを入れる場合でも、本製品に接続する電源ケーブルは10m未満としてください。
