エアオペレイト式ボールバルブ 3ポート弁（コンパクトロータリバルブ CHG・CHG-R）

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 20,877円～92,550円特別価格

税込単価: 22,965円～101,805円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

電動式ボールバルブ MXB・MXGシリーズ

通常価格(税別)： 16,917円 (税込価格：18,609円)

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

エアオペレイト式ボールバルブ 2ポート弁（コンパクトロータリバルブ）

通常価格(税別)： 19,182円 (税込価格：21,100円)

通常出荷日：在庫品1日目

【ブランド】CKD【材質】ボデー：青銅/ステンレス/ステンレス禁油仕様【構造】...

詳細情報を確認する

本体形状
竪形3方向
使用流体
水 / 空気 / 油
ボールバルブ種類
スタンダードボア
供給側接続種類
Rc
制御側接続種類
Rc
使用温度範囲 (℃)
0::80
使用圧力範囲 (MPa)
0::1.0
操作方式
電動式

未確定：候補が180型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

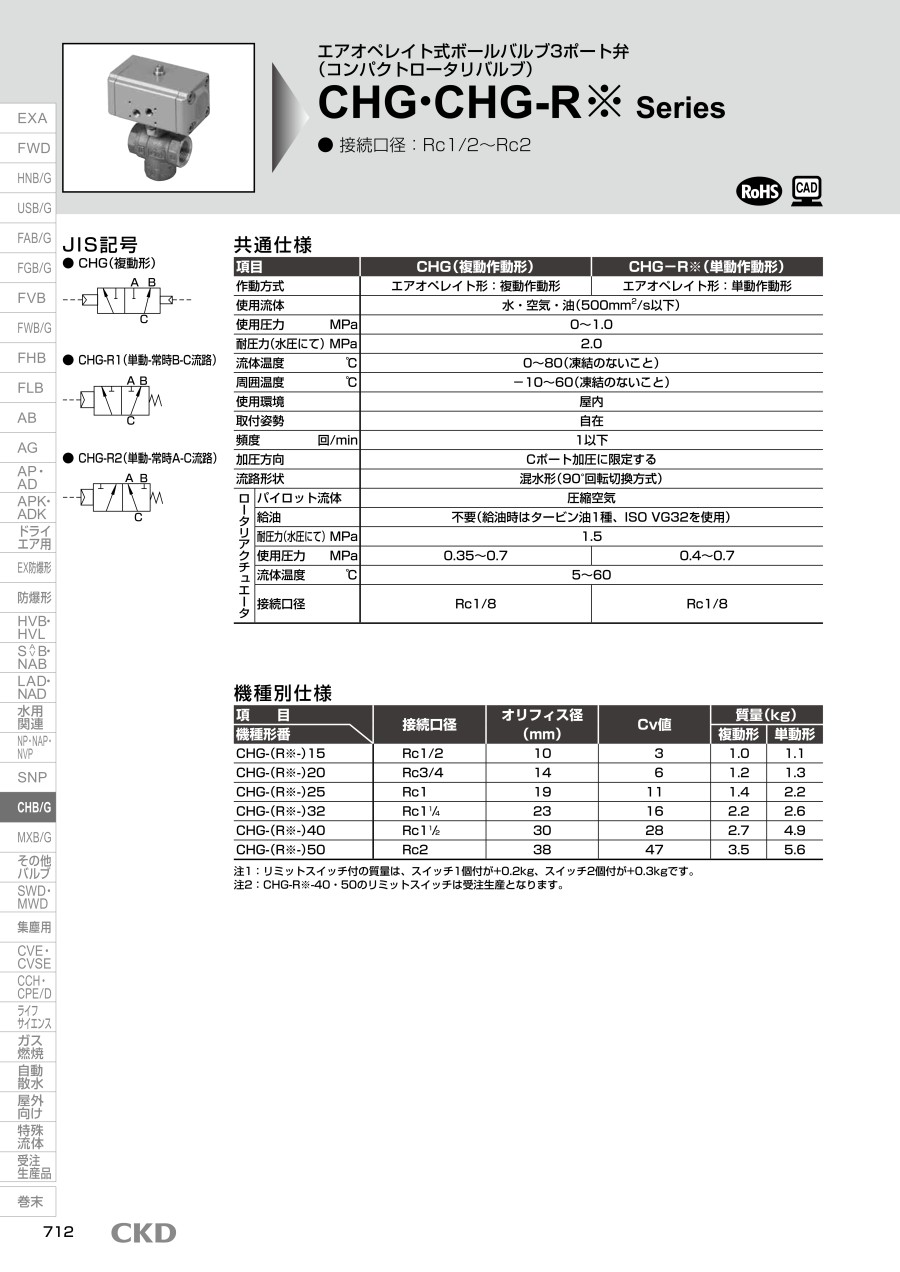

エアオペレイト式ボールバルブ 3ポート弁

エアオペレイト式ボールバルブ 3ポート弁。

製品基本情報

本体形状: 竪形3方向 / ボールバルブ種類: スタンダードボア / 供給側接続種類: Rc / 制御側接続種類: Rc / ポート形状: Tポート
/ 操作方式: 電動式

製品仕様

JIS記号

CHG（複動形）。

CHG-R1（単動-常時B-C流路）。

CHG-R2（単動-常時A-C流路）。

製品仕様

項目		CHG(複動作動形)	CHG−R※(単動作動形)
作動方式		エアオペレイト形：複動作動形	エアオペレイト形：単動作動形
使用流体		水・空気・油(500mm2/s以下)
使用圧力　Mpa		0〜1.0
耐圧力(水圧にて)　MPa		2.0
流体温度 ℃		0〜80(凍結のないこと)
周囲温度 ℃		−10〜60(凍結のないこと)
使用環境		屋内
取付姿勢		自在
頻度回/min		1以下
加圧方向		Cポート加圧に限定する
流路形状		混水形(90°回転切換方式)
ロ｜タリアクチュエ｜タ	パイロット流体	圧縮空気
	給油	不要(給油時はタービン油1種、ISO VG32を使用)
	耐圧力(水圧にて) Mpa	1.5
	使用圧力 Mpa	0.35〜0.7	0.4〜0.7
	流体温度 ℃	5〜60
	接続口径	Rc1/8	Rc1/8

製品仕様

	項目
機種型番	接続口径	オリフィス径(mm)	Cv値	質量(kg)
機種型番	接続口径	オリフィス径(mm)	Cv値	複動形	単動形
CHG-(R※-)15	Rc1/2	10	3	1.1	1.2
CHG-(R※-)20	Rc3/4	14	6	1.3	1.4
CHG-(R※-)25	Rc1	19	11	1.5	2.4
CHG-(R※-)32	Rc1^1/4	23	16	2.3	2.8
CHG-(R※-)40	Rc1^1/2	30	28	2.8	5.0
CHG-(R※-)50	Rc2	38	47	3.7	5.9

注1: リミットスイッチ付の質量は、スイッチ1個付が+0.2kg、スイッチ2個付が+0.3kg。
注2: CHG-R※-40・50のリミットスイッチは受注生産。

内部構造および部品リスト: CHGシリーズ

CHG-15・20・25

内部構造。

禁油仕様（ボールバルブ部） CHG-15・20・25-N。

品番	部品名称	材質
1	シリンダキャップ	ADC12	アルミダイカスト
2	Oリング	NBR	ニトリルゴム
3	ピストン	ADC12	アルミダイカスト
4	シリンダボディ	A6063	アルミ
5	Oリング	NBR(FKM)	ニトリルゴム(フッ素ゴム)
6	Oリング	FKM	フッ素ゴム
7	シャフト	SUS303(SUS304)	ステンレス(ステンレス)
8	弁シート	PTFE	四フッ化エチレン樹脂
9	バルブキャップ	CAC408(SCS13)	青銅鋳物(ステンレス鋳物)
10	バルブボール	C3771,Crメッキ (SUS304)	黄銅,クロムメッキ (ステンレス)
11	バルブボディ	CAC408(SCS13)	青銅鋳物(ステンレス鋳物)
12	ステム	SUS303	ステンレス
13	六角穴付きボルト	SUSXM7	ステンレス
14	Oリング	FKM	フッ素ゴム
15	シールリング	UHMW-PE	超高分子量ポリエチレン

（　）はステンレスボディ。

CHG-32・40・50

内部構造 ※分解不可。

禁油仕様（ボールバルブ部） CHG-32・40・50-N。

品番	部品名称	材質
1	シリンダキャップ	ADC12	アルミダイカスト
2	Oリング	NBR	ニトリルゴム
3	ピストン	ADC12	アルミダイカスト
4	シリンダボディ	A6063	アルミ
5	Oリング	NBR(FKM)	ニトリルゴム(フッ素ゴム)
6	Oリング	FKM	フッ素ゴム
7	シャフト	SUS303(SUS304)	ステレンス(ステンレス)
8	弁シート	PTFE	四フッ化エチレン樹脂
9	バルブキャップ	CAC408(SCS13)	青銅鋳物(ステンレス鋳物)
10	バルブボール	C3771,Crメッキ (SUS304)	黄銅,クロムメッキ(ステンレス)
11	バルブボディ	CAC408(SCS13)	青銅鋳物(ステンレス鋳物)
12	ステム	SUS303	ステンレス
13	六角ボルト	SUSXM7	ステンレス
14	Oリング	FKM	フッ素ゴム
15	シールリング	UHMW-PE	超高分子量ポリエチレン

（　）はステンレスボディ。

内部構造および部品リスト: CHG-R※シリーズ

CHG-R※-15・20

内部構造。

禁油仕様（ボールバルブ部） CHG-R※-15・20-N。

品番	部品名称	材質
1	シリンダキャップ	ADC12	アルミダイカスト
2	ピストン	ADC12	アルミダイカスト
3	シリンダボディ	A6063	アルミ
4	スプリング	SWP	ピアノ線
5	スプリング	SWP	ピアノ線
6	ステム	SUS303	ステンレス
7	Oリング	NBR(FKM)	ニトリルゴム(フッ素ゴム)
8	Oリング	FKM	フッ素ゴム
9	シャフト	SUS303(SUS304)	ステレンス(ステンレス)
10	弁シート	PTFE	四フッ化エチレン樹脂
11	バルブボール	C3771,Crメッキ(SUS304)	黄銅,クロムメッキ(ステンレス)
12	バルブキャップ	CAC408(SCS13)	青銅鋳物(ステンレス鋳物)
13	バルブボディ	CAC408(SCS13)	青銅鋳物(ステンレス鋳物)
14	Oリング	FKM	フッ素ゴム
15	シールリング	UHMW-PE	超高分子量ポリエチレン

（　）はステンレスボディ。

CHG-R※-25・32・40・50

内部構造 ※分解不可。

禁油仕様（ボールバルブ部） CHG-R※-25・32・40・50-N。

品番	部品名称	材質
1	シリンダキャップ	ADC12	アルミダイカスト
2	ピストン	ADC12	アルミダイカスト
3	シリンダボディ	A6063	アルミ
4	スプリング	SWP	ピアノ線
5	ステム	SUS303	ステンレス
6	Oリング	NBR(FKM)	ニトリルゴム(フッ素ゴム)
7	Oリング	FKM	フッ素ゴム
8	シャフト	SUS303(SUS304)	ステレンス(ステンレス)
9	弁シート	PTFE	四フッ化エチレン樹脂
10	バルブボール	C3771,Crメッキ(SUS304)	黄銅,クロムメッキ(ステンレス)
11	バルブキャップ	CAC408(SCS13)	青銅鋳物(ステンレス鋳物)
12	バルブボディ	CAC408(SCS13)	青銅鋳物(ステンレス鋳物)
13	Oリング	FKM	フッ素ゴム
14	シールリング	UHMW-PE	超高分子量ポリエチレン

（　）はステンレスボディ。

外形寸法図: CHGシリーズ（CAD）

CHG-15・20・25

内部構造。

形番	A	B	C	D	E
CHG-15	56	28	91	121	Rc1/2
CHG-20	65	34	97	133	Rc3/4
CHG-25	76	41	100	142	Rc1

CHG-32・40・50

内部構造。

形番	A	B	C	D	E
CHG-32	84	50	116	163	Rc1^1/4
CHG-40	94	57	122	175	Rc1^1/2
CHG-50	108	70	131	192	Rc2

外形寸法図: CHG-R※シリーズ（CAD）

CHG-R※-15・20

内部構造。

CHG-R※-25・32・40・50

内部構造。

形番	A	B	C	D	E
CHG-R※-15	56	28	91	121	Rc1/2
CHG-R※-20	65	34	97	133	Rc3/4

形番	A	B	C	D	E	F	G	H
CHG-R※-25	76	41	110	152	Rc1	173	38	32
CHG-R※-32	84	50	116	163	Rc1^1/4	173	38	32
CHG-R※-40	94	57	156.5	209.5	Rc1^1/2	244	43	38
CHG-R※-50	108	70	165.5	226.5	Rc2	244	43	38

CHG-R※-40・50 アクチュエータ部。

開発秘話

ボール弁のシール性、寿命の一番のキーは、内部にあるボールをいかに真球に近づけるかでした。
また、超精密加工については、加工条件を出すために多くの時間を使いました。
特にステンレスボールの加工は、一段と難易度が高いものでした。
