エアオペレイト式ボールバルブ 2ポート弁（コンパクトロータリバルブ）
- 通常単価(税別)
- 19,182円～86,004円
- 税込単価
- 21,100円～94,604円
【ブランド】CKD【材質】ボデー：青銅/ステンレス/ステンレス禁油仕様【構造】...
詳細情報を確認する- 本体形状
- ストレート
- 使用流体
- 水 / 空気 / 油
- 供給側 接続種類
- Rc
- 制御側 接続種類
- Rc
- 使用温度範囲 (℃)
- 0::80
- 使用圧力範囲 (MPa)
- 0::1.0
- 操作方式
- 電動式
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が264型番あります。
商品仕様
作動が確実で信頼性が高い、エアオペレイト式ボールバルブ 2ポート弁
JIS記号
CHB・CHBF（複動形）。
CHB-R1・CHBF-R1（単動-NC）。
CHB-R2・CHBF-R2（単動-NO）。
製品仕様
| 項目 | 複動作動形 | 単動作動形 | ||
|---|---|---|---|---|
| CHB（スタンダードボア） | CHB-R※（スタンダードボア） | |||
| CHBF（フルボア） | CHBF-R※（フルボア） | |||
| 作動方式 | エアオペレイト形：複動作動形 | エアオペレイト形：単動作動形 | ||
| 使用流体 | 水・空気・油（500mm2/s以下） | |||
| 使用圧力 | MPa | 0〜1.0 | ||
| 耐圧力（水圧にて） | MPa | 2.0 | ||
| 流体温度 | ℃ | 0〜80（凍結のないこと） | ||
| 周囲温度 | ℃ | −10〜60（凍結のないこと） | ||
| 使用環境 | 屋内 | |||
| 取付姿勢 | 自在 | |||
| 頻度 | 回/min | 1以下 | ||
| ロ | タ リ ア ク チ ュ エ | タ | パイロット流体 | 圧縮空気 | ||
| 給油 | 不要（給油時はタービン油1種、ISO VG32を使用） | |||
| 耐圧力（水圧にて） | MPa | 1.5 | ||
| 使用圧力 | MPa | 0.35〜0.7 | 0.4〜0.7 | |
| 流体温度 | ℃ | 5〜60 | ||
| 接続口径 | Rc1/8 | Rc1/8 | ||
製品仕様
| 項目 | ||||||
|---|---|---|---|---|---|---|
| 機種形番 | 接続口径 | オリフィス径（ｍｍ） | Cｖ値 | 質量（㎏） | ||
| 複動形 | 単動形 | |||||
| ス タ ン ダ ｜ ド ボ ア | CHB（- R※-）10 | Rc3/8 | 10 | 10 | 1 | 1.1 |
| CHB（- R※-）15 | Rc1/2 | 10 | 6 | 1 | 1.1 | |
| CHB（- R※-）20 | Rc3/4 | 15 | 16 | 1.2 | 1.3 | |
| CHB（- R※-）25 | Rc1 | 20 | 29 | 1.3 | 2.2 | |
| CHB（- R※-）32 | Rc11/4 | 25 | 50 | 2.2（2.3） | 2.7（2.8） | |
| CHB（- R※-）40 | Rc11/2 | 32 | 98 | 2.6（2.7） | 4.8（4.9） | |
| CHB（- R※-）50 | Rc2 | 40 | 125 | 3.4（3.5） | 5.6（5.7） | |
| フ ル ボ ア | CHBF（- R※-）15 | Rc1/2 | 15 | 23 | 1.2 | 1.3 |
| CHBF（- R※-）20 | Rc3/4 | 20 | 51 | 1.3 | 2.2 | |
| CHBF（- R※-）25 | Rc1 | 25 | 66 | 2.2 | 2.7 | |
| CHBF（- R※-）32 | Rc11/4 | 32 | 114 | 2.6 | 4.8 | |
| CHBF（- R※-）40 | Rc11/2 | 40 | 176 | 3.4 | 5.6 | |
（ ）内はステンレスボディ。
注1: CHB（-R※-）10はフルボアとなります。
注2: リミットスイッチ付の質量は、スイッチ1個付が+0.2kg、スイッチ2個付が+0.3kgとなります。
注3: CHB-R※-40・50、CHBF-R※-32・40のリミットスイッチは、受注生産となります。
内部構造および部品リスト: CHGシリーズ
CHB-10・15・20・25 / CHBF-15・20
内部構造。
禁油仕様（ボールバルブ部） CHB-10・15・20・25-N。
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | シリンダキャップ | ADC12 | アルミダイカスト |
| 2 | Oリング | NBR | ニトリルゴム |
| 3 | ピストン | ADC12 | アルミダイカスト |
| 4 | シリンダボディ | A6063 | アルミ |
| 5 | Oリング | NBR（FKM） | ニトリルゴム（フッ素ゴム） |
| 6 | Oリング | FKM | フッ素ゴム |
| 7 | シャフト | SUS303（SUS304） | ステンレス（ステンレス） |
| 8 | 弁シート | PTFE | 四フッ化エチレン樹脂 |
| 9 | バルブキャップ | CAC408・CAC407（SCS13） | 青銅鋳物（ステンレス鋳物） |
| 10 | バルブボール | C3771,Crメッキ（SUS304） | 黄銅,クロムメッキ（ステンレス） |
| 11 | バルブボディ | CAC408・CAC407（SCS13） | 青銅鋳物（ステンレス鋳物） |
| 12 | ステム | SUS303 | ステンレス |
| 13 | 六角穴付きボルト | SUSXM7 | ステンレス |
| 14 | Oリング | FKM | フッ素ゴム |
| 15 | シールリング | UHMW-PE | 超高分子量ポリエチレン |
（ ）はステンレスボディ。
CHB-32・40・50 / CHBF-25・32・40
内部構造 ※分解不可。
禁油仕様（ボールバルブ部） CHB-32・40・50-N。
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | シリンダキャップ | ADC12 | アルミダイカスト |
| 2 | Oリング | NBR | ニトリルゴム |
| 3 | ピストン | ADC12 | アルミダイカスト |
| 4 | シリンダボディ | A6063 | アルミ |
| 5 | Oリング | NBR（FKM） | ニトリルゴム（フッ素ゴム） |
| 6 | Oリング | FKM | フッ素ゴム |
| 7 | シャフト | SUS303（SUS304） | ステンレス（ステンレス） |
| 8 | 弁シート | PTFE | 四フッ化エチレン樹脂 |
| 9 | バルブキャップ | CAC408・CAC407（SCS13） | 青銅鋳物（ステンレス鋳物） |
| 10 | バルブボール | C3771,Crメッキ（SUS304） | 黄銅,クロムメッキ（ステンレス） |
| 11 | バルブボディ | CAC408・CAC407（SCS13） | 青銅鋳物（ステンレス鋳物） |
| 12 | ステム | SUS303 | ステンレス |
| 13 | 六角ボルト | SUSXM7 | ステンレス |
| 14 | Oリング | FKM | フッ素ゴム |
| 15 | シールリング | UHMW-PE | 超高分子量ポリエチレン |
（ ）はステンレスボディ。
内部構造および部品リスト: CHB-R※・CHBF-R※ シリーズ
CHB-R※-10・15・20 / CHBF-R※-15
内部構造。
禁油仕様（ボールバルブ部） CHG-R※-15・20-N。
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | シリンダキャップ | ADC12 | アルミダイカスト |
| 2 | ピストン | ADC12 | アルミダイカスト |
| 3 | シリンダボディ | A6063 | アルミ |
| 4 | スプリング | SWP | ピアノ線 |
| 5 | スプリング | SWP | ピアノ線 |
| 6 | ステム | SUS303 | ステンレス |
| 7 | Oリング | NBR（FKM） | ニトリルゴム（フッ素ゴム） |
| 8 | Oリング | FKM | フッ素ゴム |
| 9 | シャフト | SUS303（SUS304） | ステンレス（ステンレス） |
| 10 | 弁シート | PTFE | 四フッ化エチレン樹脂 |
| 11 | バルブボール | C3771,Crメッキ（SUS304） | 黄銅,クロムメッキ（ステンレス） |
| 12 | バルブキャップ | CAC408・CAC407（SCS13） | 青銅鋳物（ステンレス鋳物） |
| 13 | バルブボディ | CAC408・CAC407（SCS13） | 青銅鋳物（ステンレス鋳物） |
| 14 | Oリング | FKM | フッ素ゴム |
| 15 | シールリング | UHMW-PE | 超高分子量ポリエチレン |
（ ）はステンレスボディ。
CHB-R※-25・32・40・50 / CHBF-R※-20・25・32・40
内部構造 ※分解不可。
禁油仕様（ボールバルブ部） CHB-R※-25・32・40・50-N。
| 品番 | 部品名称 | 材質 | |
|---|---|---|---|
| 1 | シリンダキャップ | ADC12 | アルミダイカスト |
| 2 | ピストン | ADC12 | アルミダイカスト |
| 3 | シリンダボディ | A6063 | アルミ |
| 4 | スプリング | SWP | ピアノ線 |
| 5 | ステム | SUS303 | ステンレス |
| 6 | Oリング | NBR（FKM） | ニトリルゴム（フッ素ゴム） |
| 7 | Oリング | FKM | フッ素ゴム |
| 8 | シャフト | SUS303（SUS304） | ステンレス（ステンレス） |
| 9 | 弁シート | PTFE | 四フッ化エチレン樹脂 |
| 10 | バルブボール | C3771,Crメッキ（SUS304） | 黄銅,クロムメッキ（ステンレス） |
| 11 | バルブキャップ | CAC408・CAC407（SCS13） | 青銅鋳物（ステンレス鋳物） |
| 12 | バルブボディ | CAC408・CAC407（SCS13） | 青銅鋳物（ステンレス鋳物） |
| 13 | Oリング | FKM | フッ素ゴム |
| 14 | シールリング | UHMW-PE | 超高分子量ポリエチレン |
（ ）はステンレスボディ。
外形寸法図: CHB・CHBFシリーズ（CAD）
CHB-10・15・20・25 / CHBF-15・20
内部構造。
| 形番 | Ａ | Ｂ | Ｃ | Ｄ | Ｅ |
|---|---|---|---|---|---|
| CHB-10 | 50（56） | 24（28） | 91 | 106（107） | Rc3/8 |
| CHB-15 | 56 | 28 | 91 | 106（107） | Rc1/2 |
| CHB-20 | 65 | 34 | 97 | 116.5（117.5） | Rc3/4 |
| CHB-25 | 76 | 41 | 100 | 123（124） | Rc1 |
| 形番 | Ａ | Ｂ | Ｃ | Ｄ | Ｅ |
|---|---|---|---|---|---|
| CHBF-15 | 65 | 28 | 97 | 116.5 | Rc1/2 |
| CHBF-20 | 71 | 34 | 100 | 123 | Rc3/4 |
（ ）はステンレスボディ。
CHB-32・40・50 / CHBF-25・32・40
内部構造。
| 形番 | Ａ | Ｂ | Ｃ | Ｄ | Ｅ |
|---|---|---|---|---|---|
| CHB-32 | 84 | 50 | 116 | 143.5(145.5) | Rc11/4 |
| CHB-40 | 94 | 57 | 122 | 155.5(157.5) | Rc11/2 |
| CHB-50 | 108 | 70 | 131 | 170.5(171.5) | Rc2 |
| 形番 | Ａ | Ｂ | Ｃ | Ｄ | Ｅ |
|---|---|---|---|---|---|
| CHBF-25 | 84 | 41 | 116 | 143.5 | Rc1 |
| CHBF-32 | 95 | 50 | 122 | 155.5 | Rc11/4 |
| CHBF-40 | 107 | 57 | 131 | 170.5 | Rc11/2 |
外形寸法図: CHB-R※・CHBF-R※シリーズ（CAD）
CHB-R※-10・15・20 / CHBF-R※-15
内部構造。
CHB-R※-25・32・40・50 / CHBF-R※-20・25・32・40
内部構造。
| 形番 | Ａ | Ｂ | Ｃ | Ｄ | Ｅ |
|---|---|---|---|---|---|
| CHB-R※-10 | 50（56） | 24（28） | 91 | 106（107） | Rc3/8 |
| CHB-R※-15 | 56 | 28 | 91 | 106（107） | Rc1/2 |
| CHB-R※-20 | 65 | 34 | 97 | 116.5（117.5） | Rc3/4 |
| 形番 | Ａ | Ｂ | Ｃ | Ｄ | Ｅ |
|---|---|---|---|---|---|
| CHBF-R※-15 | 65 | 28 | 97 | 116.5 | Rc1/2 |
（ ）はステンレスボディ。
CHB-R※-40・50 / CHBF-R※-32・40 アクチュエータ部。
| 形番 | Ａ | Ｂ | Ｃ | Ｄ | Ｅ | F | G | H |
|---|---|---|---|---|---|---|---|---|
| CHB-R※-25 | 76 | 41 | 110 | 133（134） | Rc1 | 173 | 38 | 32 |
| CHB-R※-32 | 84 | 50 | 116 | 143.5（145.5） | Rc11/4 | 173 | 38 | 32 |
| CHB-R※-40 | 94 | 57 | 156.5 | 190（192） | Rc11/2 | 244 | 43 | 38 |
| CHB-R※-50 | 108 | 70 | 165.5 | 205（206） | Rc2 | 244 | 43 | 38 |
| 形番 | Ａ | Ｂ | Ｃ | Ｄ | Ｅ | F | G | H |
|---|---|---|---|---|---|---|---|---|
| CHBF-R※-20 | 71 | 34 | 110 | 133 | Rc3/4 | 173 | 38 | 32 |
| CHBF-R※-25 | 84 | 41 | 116 | 143.5 | Rc1 | 173 | 38 | 32 |
| CHBF-R※-32 | 95 | 50 | 156.5 | 190 | Rc11/4 | 244 | 43 | 38 |
| CHBF-R※-40 | 107 | 57 | 165.5 | 205 | Rc11/2 | 244 | 43 | 38 |

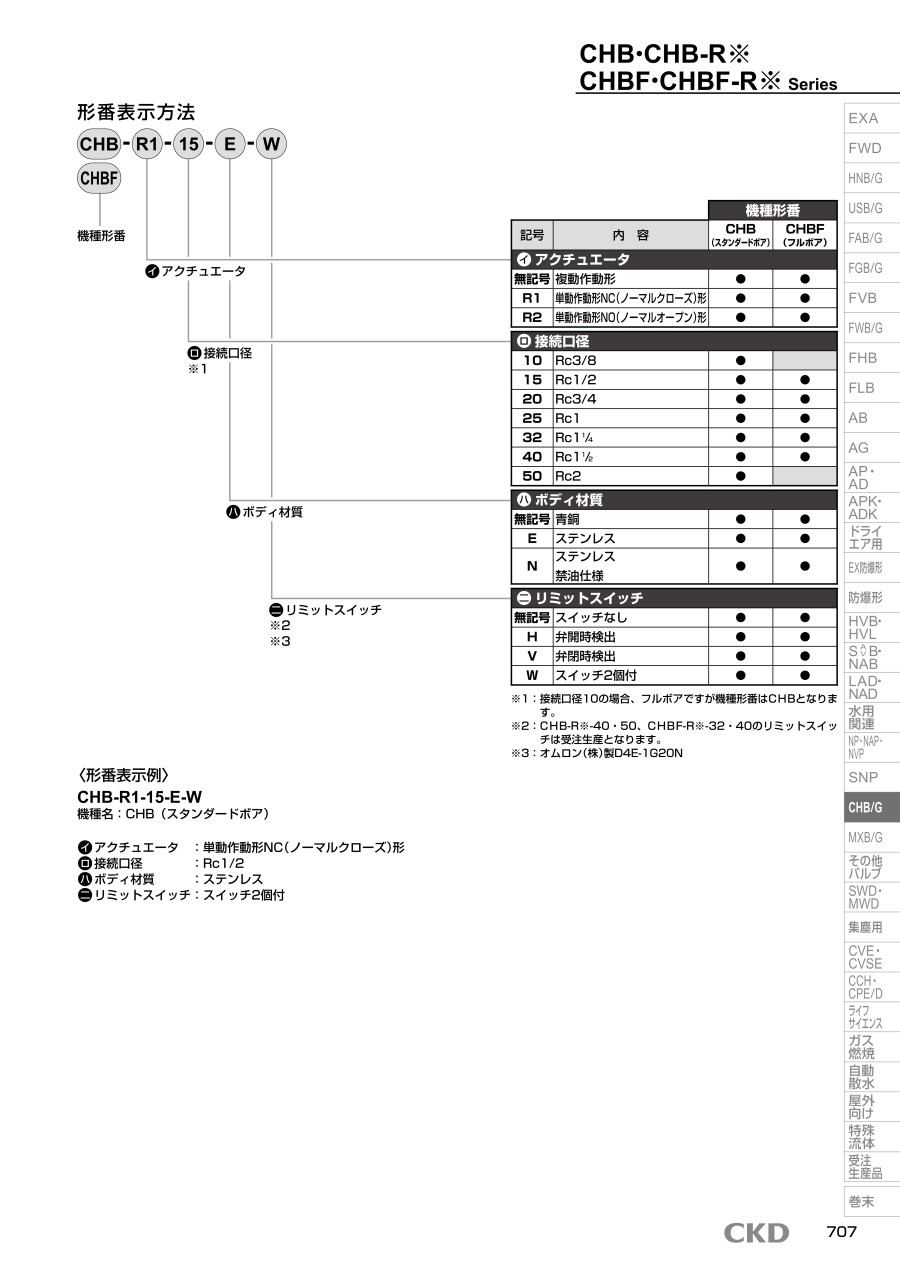

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,634円 ( 21,597円 ) | 在庫品1日目当日出荷可能 |
31,072円 ( 34,179円 ) | 11日目 |
35,269円 ( 38,796円 ) | 18日目 |
35,269円 ( 38,796円 ) | 18日目 |
36,536円 ( 40,190円 ) | 18日目 |
24,805円 ( 27,286円 ) | 18日目 |
33,044円 ( 36,348円 ) | 18日目 |
36,879円 ( 40,567円 ) | 18日目 |
36,879円 ( 40,567円 ) | 18日目 |
38,705円 ( 42,576円 ) | 18日目 |
24,638円 ( 27,102円 ) | 18日目 |
27,891円 ( 30,680円 ) | 18日目 |
19,589円 ( 21,548円 ) | 3日目 |
31,523円 ( 34,675円 ) | 3日目 |
35,404円 ( 38,944円 ) | 18日目 |
35,404円 ( 38,944円 ) | 18日目 |
37,275円 ( 41,003円 ) | 18日目 |
24,939円 ( 27,433円 ) | 18日目 |
30,184円 ( 33,202円 ) | 18日目 |
37,013円 ( 40,714円 ) | 18日目 |
37,013円 ( 40,714円 ) | 18日目 |
38,835円 ( 42,719円 ) | 18日目 |
24,939円 ( 27,433円 ) | 18日目 |
27,142円 ( 29,856円 ) | 18日目 |
19,182円 ( 21,100円 ) | 3日目 |
33,272円 ( 36,599円 ) | 3日目 |
37,013円 ( 40,714円 ) | 18日目 |
37,013円 ( 40,714円 ) | 18日目 |
38,835円 ( 42,719円 ) | 18日目 |
25,208円 ( 27,729円 ) | 18日目 |
28,724円 ( 31,596円 ) | 18日目 |
37,407円 ( 41,148円 ) | 18日目 |
37,407円 ( 41,148円 ) | 18日目 |
39,411円 ( 43,352円 ) | 18日目 |
25,208円 ( 27,729円 ) | 18日目 |
28,293円 ( 31,122円 ) | 18日目 |
20,877円 ( 22,965円 ) | 3日目 |
36,271円 ( 39,898円 ) | 3日目 |
39,563円 ( 43,519円 ) | 18日目 |
39,563円 ( 43,519円 ) | 18日目 |
40,299円 ( 44,329円 ) | 18日目 |
25,705円 ( 28,276円 ) | 18日目 |
31,324円 ( 34,456円 ) | 18日目 |
37,175円 ( 40,893円 ) | 18日目 |
37,175円 ( 40,893円 ) | 18日目 |
41,946円 ( 46,141円 ) | 18日目 |
25,879円 ( 28,467円 ) | 18日目 |
28,052円 ( 30,857円 ) | 18日目 |
24,901円 ( 27,391円 ) | 3日目 |
48,745円 ( 53,620円 ) | 11日目 |
49,852円 ( 54,837円 ) | 18日目 |
49,852円 ( 54,837円 ) | 18日目 |
54,975円 ( 60,473円 ) | 18日目 |
33,256円 ( 36,582円 ) | 18日目 |
45,392円 ( 49,931円 ) | 18日目 |
51,301円 ( 56,431円 ) | 18日目 |
51,301円 ( 56,431円 ) | 18日目 |
54,078円 ( 59,486円 ) | 18日目 |
33,256円 ( 36,582円 ) | 18日目 |
35,198円 ( 38,718円 ) | 18日目 |
詳細情報
基本情報
【ブランド】CKD
【材質】
ボデー：青銅/ステンレス/ステンレス禁油仕様
【構造】
フルボア/スタンダードボア
作動が確実で信頼性が高い、エアオペレイト式ボールバルブ2ポート弁。
【特長】
・ラック＆ピニオンを利用した、エア駆動のダブルピストン方式を採用
・完全エアオペレイト構造のため爆発性雰囲気でも安心して使用可能
・屋外使用も可能（切替用電磁弁付は除く）
・正逆回転動作のため、異物が混入しても容易に排除できる
【用途】
・爆発雰囲気の場合も使用可能（切替用電磁弁付は除く）
・水垢、湯垢に強い構造、材質を採用
