作業者が持った電子デバイスや金属工具は個々の対地静電容量を持ち、人体電位で充電される。その充電された電子デバイスがグランドに触れたり、金属工具が電子デバイスに触れたりしたとき、高速で高いピーク電流を持つ過渡電流が流れ、障害が発生。人体電位測定器を用いることにより正確に人体の電位を測定することができ、その電位で電子デバイスが損傷するかどうかが即座に判断可能。また、導電床、静電マット、静電靴、リストストラップ等の静電気対策が、どの程度人体電位を低下させるかを知ることが可能。
プローブを手で握ることにより簡単に人体の帯電電位が測定可能。
±0.1Vの高分解能を実現（KSD-4000）。ワイドレンジで測定。
ピークホールド測定と連続測定の切り替えが可能。
記録計を併用することにより作業者の各動作における人体電位の変化を連続的に記録することが可能。
作業者の静電気対策評価や教育が簡単。
検出センサ故障診断回路を内蔵し、故障時に表示（特許）。
電源の消し忘れによる電池消耗対策としてスリープモード機能付。
オプションのACアダプタ（KSD-AC1）を使用することで乾電池を使用せず長時間使用可能。
オプションのアナログ出力ケーブル（KSD-REC）を使用することで、測定値に比例したアナログの信号を外部に出力でき、市販のデータロガーに接続してデータの記録が可能。これにより作業者の各動作における人体電位の変化を連続的に記録することが可能。

人体電位計 KSD-4000の仕様

型式	KSD-4000
検出方式	振動型表面電位センサ
測定範囲	±0.1～±999.9V
アナログ出力	0～±999.9mV
測定精度	±5％以内
測定モード	連続測定またはピークホールド
環境	温度0～40℃、湿度65％RH以下（結露なきこと）
電源	単3アルカリ乾電池2本（連続使用10時間以上）
寸法	本体：121×70×22mm プローブ：125mm×25φ
質量	約270g （プローブ、乾電池含む）
オプション	KSD-AC1／ACアダプタ（AC100～240V）
オプション	KSD-REC／アナログ出力ケーブル（L＝1000mm）

用途

電子デバイス製造、電子機器組立工程での作業者の静電気対策状況の確認、評価。
リストストラップを使用できない状況での人体帯電の評価。
静電対策靴、静電対策床等人体帯電抑制対策の効果確認。
人体帯電未対策環境での帯電危険性把握評価。

測定例

測定イメージ

各部の名称

KSD-4000

1.電源スイッチ
2.モードボタン
3.表示部
4.SET-LED
5.”0”ADJUST
6.REC/GROUND
7.AC ADAPTOR
8.測定部
9.リセット部

型番リスト

表示件数

型番

KSD-4000

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

171,000円

( 188,100円 )

5日目

詳細情報

基本情報

基本情報

【特長】
・プローブを手で握ることにより簡単に人体の帯電電位が測定できます
・±0.1Vの高分解能を実現しました
・ワイドレンジで測定可能できます
・ピークホールド測定と連続測定の切り替えができます
・作業者の静電気対策評価や教育が簡単にできます
・検出センサ故障診断回路を内蔵し、故障時に表示いたします（特許）
・電源の消し忘れによる電池消耗対策としてスリープモード機能付です
・オプションのACアダプタ（KSD-AC1）を使用することで乾電池を使用せず長時間使用可能
・記録計を併用することにより作業者の各動作における人体電位の変化を連続的に記録することが可能です

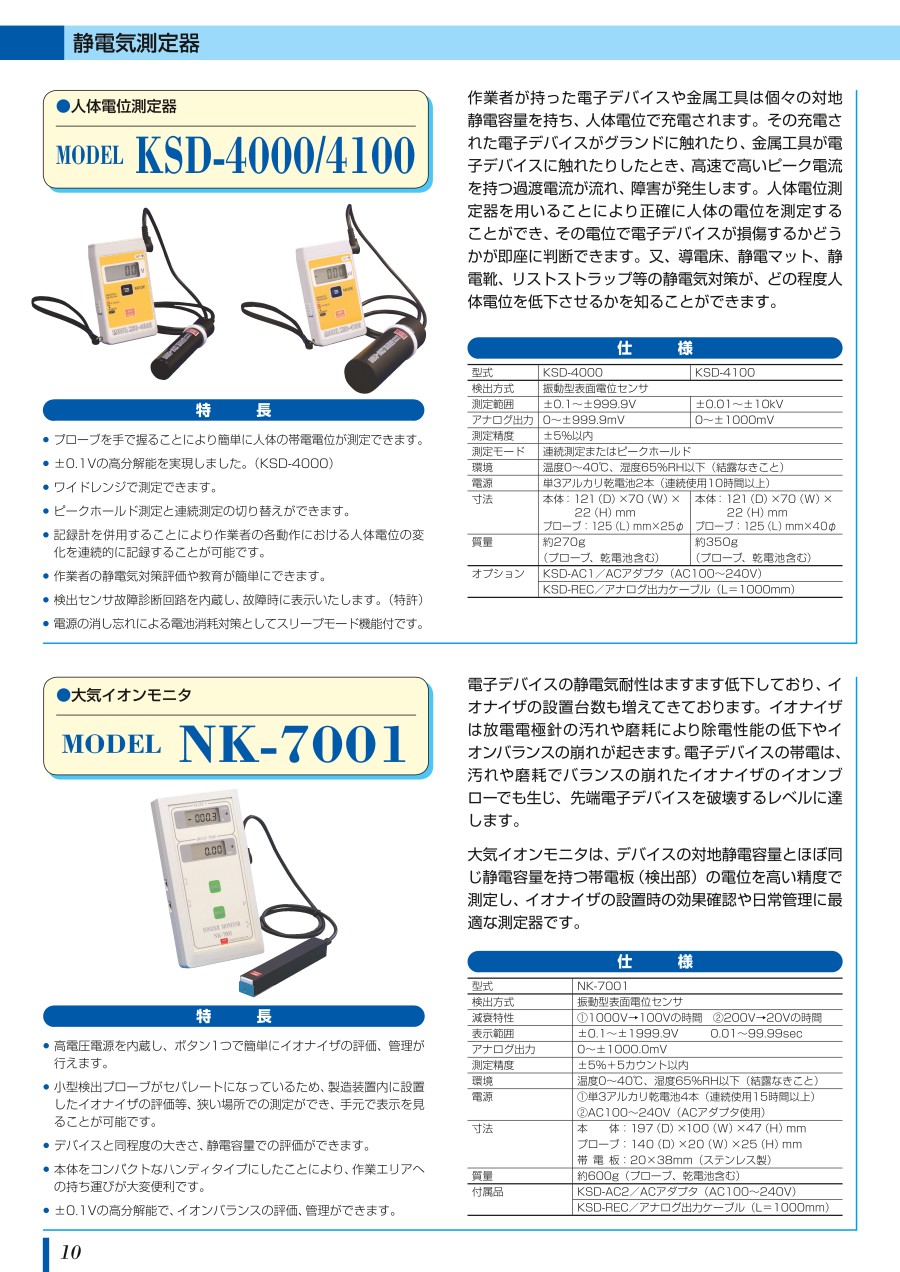

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

春日電機（イオナイザー）
デジタル低電位測定器 KSD-3000
低電位、狭い範囲の静電気を精度よく測定でき、電子デバイス、電子機器の静電気測定に最適です。静電気破壊の原因になる低電位の静電気が測定できます。新たに、レンジ切替機能追加により微小電位の測定が可能です。
春日電機（イオナイザー）
デジタル静電電位測定器 KSD-1000・KSD-2000
低電位から高電位まで非接触で測定できます。低電位から高電位までの静電気を測定できます。超音波測定距離センサーを内蔵し、測定距離を正確に合わせて高精度な測定ができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

人体電位測定器 KSD-4000の型番KSD-4000のページです。型番KSD-4000に関する仕様情報を記載しております。

人体電位測定器 KSD-4000のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q使用上注意事項はありますか？

静電気を検出するセンサ部が非常に衝撃に弱い部品です。落下やぶつけると高い確率で故障しますので取り扱いには十分注意してください。
また、本体表示部のケースが静電気対策のため導電性になっているため、本体表示部を持ちながら自身の人体電位は測定できませんので注意願います。

Qアース線は繋がなくても大丈夫ですか？

付属のアース線は必ず接地に接続してください。測定精度低下及び機器の故障の原因になります。
