鍋屋バイテック

イソメックブッシング

Name: イソメック ブッシング
Brand: 鍋屋バイテック
SKU: 221000420865
Rating: 4 (3 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): 1,783円～476,505円

税込単価: 1,961円～524,156円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

イソメックポリドライブプーリー

通常価格(税別)： 3,385円 (税込価格：3,724円)

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

ウェッジプーリー

通常価格(税別)： 1,365円 (税込価格：1,502円)

通常出荷日：3 日目～

【特長】・安全で確実な締結システムです。・設計変更への対応が容易です。・欧米主...

詳細情報を確認する

種類
関連部品

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が286型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

安全で確実な締結システム

イソメックブッシング

安全で確実な締結システム。設計変更への対応が容易。納期短縮・在庫削減などの効果あり。欧米主要メーカーと同一規格。互換性あり。あらゆる回転伝動機器に適用できる。

ブッシング品番とタイプ一覧

ブッシング品番	TYPE
1108	1
1210	1
1310	1
1610	1
1615	1
2012	1
2517	1
3020	1
3526	2
4036	2
4445	2
5568	2

ブッシング品番	軸穴径	TYPE
S1	48～80	3a
S1	85～100	3b
U0	65～100	3a
U0	110～130	3b
U1	65～100	3a
U1	110～130	3b
W1	90～150	3a
W1	160～190	3b

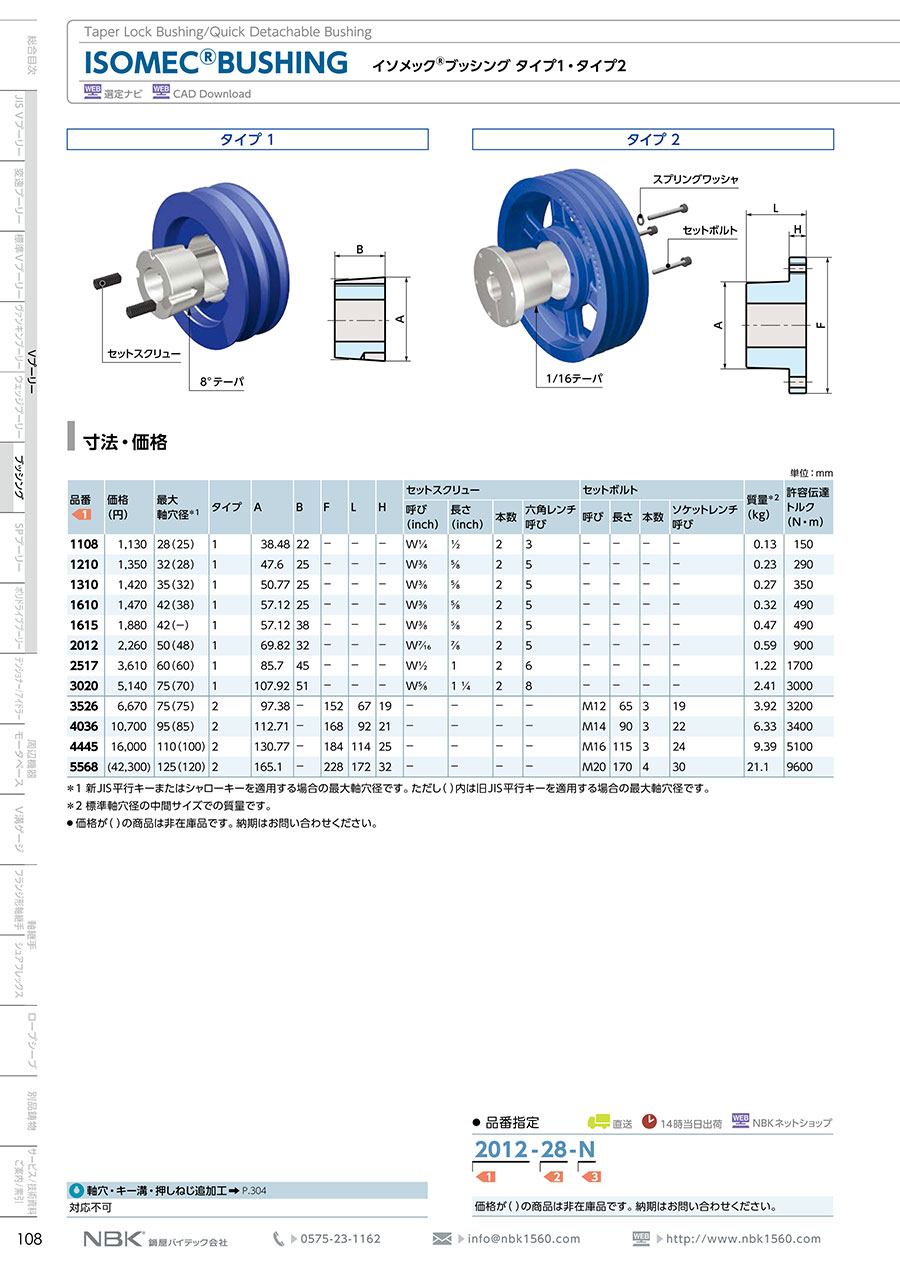

タイプ1の外観

タイプ2の外観

品番	最大軸穴径^*1	タイプ	A	B	F	L	H	セットスクリュー				セットボルト				質量^*2 (kg)	許容伝達トルク (N・m)
品番	最大軸穴径^*1	タイプ	A	B	F	L	H	呼び (inch)	長さ (inch)	本数	六角レンチ呼び	呼び	長さ	本数	ソケットレンチ呼び	質量^*2 (kg)	許容伝達トルク (N・m)
1108	28(25)	1	38.48	22	-	-	-	W1/4	1/2	2	3	-	-	-	-	0.13	150
1210	32(28)	1	47.6	25	-	-	-	W3/8	5/8	2	5	-	-	-	-	0.23	290
1310	35(32)	1	50.77	25	-	-	-	W3/8	5/8	2	5	-	-	-	-	0.27	350
1610	42(38)	1	57.12	25	-	-	-	W3/8	5/8	2	5	-	-	-	-	0.32	490
1615	42(-)	1	57.12	38	-	-	-	W3/8	5/8	2	5	-	-	-	-	0.47	490
2012	50(48)	1	69.82	32	-	-	-	W7/16	7/8	2	5	-	-	-	-	0.59	900
2517	60(60)	1	85.7	45	-	-	-	W1/2	1	2	6	-	-	-	-	1.22	1700
3020	75(70)	1	107.92	51	-	-	-	W5/8	1 1/4	2	8	-	-	-	-	2.41	3000
3526	75(75)	2	97.38	-	152	67	19	-	-	-	-	M12	65	3	19	3.92	3200
4036	95(85)	2	112.71	-	168	92	21	-	-	-	-	M14	90	3	22	6.33	3400
4445	110(100)	2	130.77	-	184	114	25	-	-	-	-	M16	115	3	24	9.39	5100
5568	125(120)	2	165.1	-	228	172	32	-	-	-	-	M20	170	4	30	21.1	9600

*1 新JIS平行キーまたはシャローキーを適用する場合の最大軸穴径です。ただし（）内は旧JIS平行キーを適用する場合の最大軸穴径です。
*2 標準軸穴径の中間サイズでの質量です。

型番リスト

表示件数

型番

形状図番/Type

外形

(mm)

幅

(mm)

標準軸穴径

(mm)

キー

セットスクリューの呼び

(mm)

RoHS?

最小発注数量

1	38.48	22	11	新JIS平行キー	-	10	1個
1	38.48	22	12	新JIS平行キー	-	10	1個
1	38.48	22	14	新JIS平行キー	-	10	1個
1	38.48	22	14	旧JIS平行キー	-	10	1個
1	38.48	22	15	新JIS平行キー	-	10	1個
1	38.48	22	15	旧JIS平行キー	-	10	1個
1	38.48	22	16	新JIS平行キー	-	10	1個
1	38.48	22	17	新JIS平行キー	-	10	1個
1	38.48	22	18	新JIS平行キー	-	10	1個
1	38.48	22	18	旧JIS平行キー	-	10	1個
1	38.48	22	19	新JIS平行キー	-	10	1個
1	38.48	22	19	旧JIS平行キー	-	10	1個
1	38.48	22	20	旧JIS平行キー	-	10	1個
1	38.48	22	22	新JIS平行キー	-	10	1個
1	38.48	22	24	新JIS平行キー	-	10	1個
1	38.48	22	25	新JIS平行キー	-	10	1個
1	38.48	22	25	旧JIS平行キー	-	10	1個
1	38.48	22	28	シャローキー	-	10	1個
1	47.6	25	14	新JIS平行キー	-	10	1個
1	47.6	25	15	新JIS平行キー	-	10	1個
1	47.6	25	16	新JIS平行キー	-	10	1個
1	47.6	25	17	新JIS平行キー	-	10	1個
1	47.6	25	18	新JIS平行キー	-	10	1個
1	47.6	25	18	旧JIS平行キー	-	10	1個
1	47.6	25	19	新JIS平行キー	-	10	1個
1	47.6	25	19	旧JIS平行キー	-	10	1個
1	47.6	25	20	新JIS平行キー	-	10	1個
1	47.6	25	20	旧JIS平行キー	-	10	1個
1	47.6	25	22	新JIS平行キー	-	10	1個
1	47.6	25	22	旧JIS平行キー	-	10	1個
1	47.6	25	24	新JIS平行キー	-	10	1個
1	47.6	25	24	旧JIS平行キー	-	10	1個
1	47.6	25	25	新JIS平行キー	-	10	1個
1	47.6	25	25	旧JIS平行キー	-	10	1個
1	47.6	25	28	新JIS平行キー	-	10	1個
1	47.6	25	28	旧JIS平行キー	-	10	1個
1	47.6	25	30	新JIS平行キー	-	10	1個
1	47.6	25	32	シャローキー	-	10	1個
1	50.77	25	19	新JIS平行キー	-	10	1個
1	50.77	25	20	新JIS平行キー	-	10	1個
1	50.77	25	22	新JIS平行キー	-	10	1個
1	50.77	25	24	新JIS平行キー	-	10	1個
1	50.77	25	25	新JIS平行キー	-	10	1個
1	50.77	25	28	新JIS平行キー	-	10	1個
1	50.77	25	30	新JIS平行キー	-	10	1個
1	50.77	25	32	新JIS平行キー	-	10	1個
1	50.77	25	35	シャローキー	-	10	1個
1	57.12	25	14	新JIS平行キー	-	10	1個
1	57.12	25	15	新JIS平行キー	-	10	1個
1	57.12	25	16	新JIS平行キー	-	10	1個
1	57.12	25	17	新JIS平行キー	-	10	1個
1	57.12	25	18	新JIS平行キー	-	10	1個
1	57.12	25	18	旧JIS平行キー	-	10	1個
1	57.12	25	19	新JIS平行キー	-	10	1個
1	57.12	25	19	旧JIS平行キー	-	10	1個
1	57.12	25	20	新JIS平行キー	-	10	1個
1	57.12	25	20	旧JIS平行キー	-	10	1個
1	57.12	25	22	新JIS平行キー	-	10	1個
1	57.12	25	22	旧JIS平行キー	-	10	1個
1	57.12	25	24	新JIS平行キー	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,871円 ( 2,058円 )	4日目
1,871円 ( 2,058円 )	4日目
1,871円 ( 2,058円 )	在庫品1日目当日出荷可能
1,973円 ( 2,170円 )	4日目
1,871円 ( 2,058円 )	4日目
1,973円 ( 2,170円 )	4日目
2,225円 ( 2,448円 )	4日目
1,944円 ( 2,138円 )	4日目
1,783円 ( 1,961円 )	4日目
1,973円 ( 2,170円 )	4日目
1,871円 ( 2,058円 )	4日目
2,064円 ( 2,270円 )	4日目
2,064円 ( 2,270円 )	4日目
2,225円 ( 2,448円 )	4日目
1,871円 ( 2,058円 )	在庫品1日目当日出荷可能
1,871円 ( 2,058円 )	在庫品1日目当日出荷可能
1,973円 ( 2,170円 )	4日目
1,871円 ( 2,058円 )	4日目
2,456円 ( 2,702円 )	4日目
2,163円 ( 2,379円 )	4日目
2,116円 ( 2,328円 )	4日目
2,000円 ( 2,200円 )	4日目
2,092円 ( 2,301円 )	4日目
2,368円 ( 2,605円 )	4日目
2,221円 ( 2,443円 )	4日目
2,368円 ( 2,605円 )	4日目
2,221円 ( 2,443円 )	4日目
2,477円 ( 2,725円 )	4日目
2,416円 ( 2,658円 )	4日目
2,368円 ( 2,605円 )	4日目
2,221円 ( 2,443円 )	4日目
2,477円 ( 2,725円 )	4日目
2,221円 ( 2,443円 )	4日目
2,503円 ( 2,753円 )	4日目
2,221円 ( 2,443円 )	4日目
2,368円 ( 2,605円 )	4日目
2,221円 ( 2,443円 )	4日目
2,221円 ( 2,443円 )	4日目
2,287円 ( 2,516円 )	4日目
2,287円 ( 2,516円 )	4日目
2,287円 ( 2,516円 )	4日目
2,287円 ( 2,516円 )	4日目
2,287円 ( 2,516円 )	4日目
2,538円 ( 2,792円 )	4日目
2,287円 ( 2,516円 )	4日目
2,418円 ( 2,660円 )	4日目
2,418円 ( 2,660円 )	4日目
2,368円 ( 2,605円 )	4日目
2,368円 ( 2,605円 )	4日目
2,231円 ( 2,454円 )	4日目
2,133円 ( 2,346円 )	4日目
2,256円 ( 2,482円 )	4日目
2,316円 ( 2,548円 )	4日目
2,487円 ( 2,736円 )	在庫品1日目当日出荷可能
2,214円 ( 2,435円 )	4日目
2,368円 ( 2,605円 )	在庫品1日目当日出荷可能
2,214円 ( 2,435円 )	4日目
2,256円 ( 2,482円 )	4日目
2,458円 ( 2,704円 )	4日目
2,368円 ( 2,605円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・安全で確実な締結システムです。
・設計変更への対応が容易です。
・欧米主要メーカと同一規格です。
・互換性があります。
・14倍にもなるレンチの力です。
【用途】
・あらゆる回転体に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
