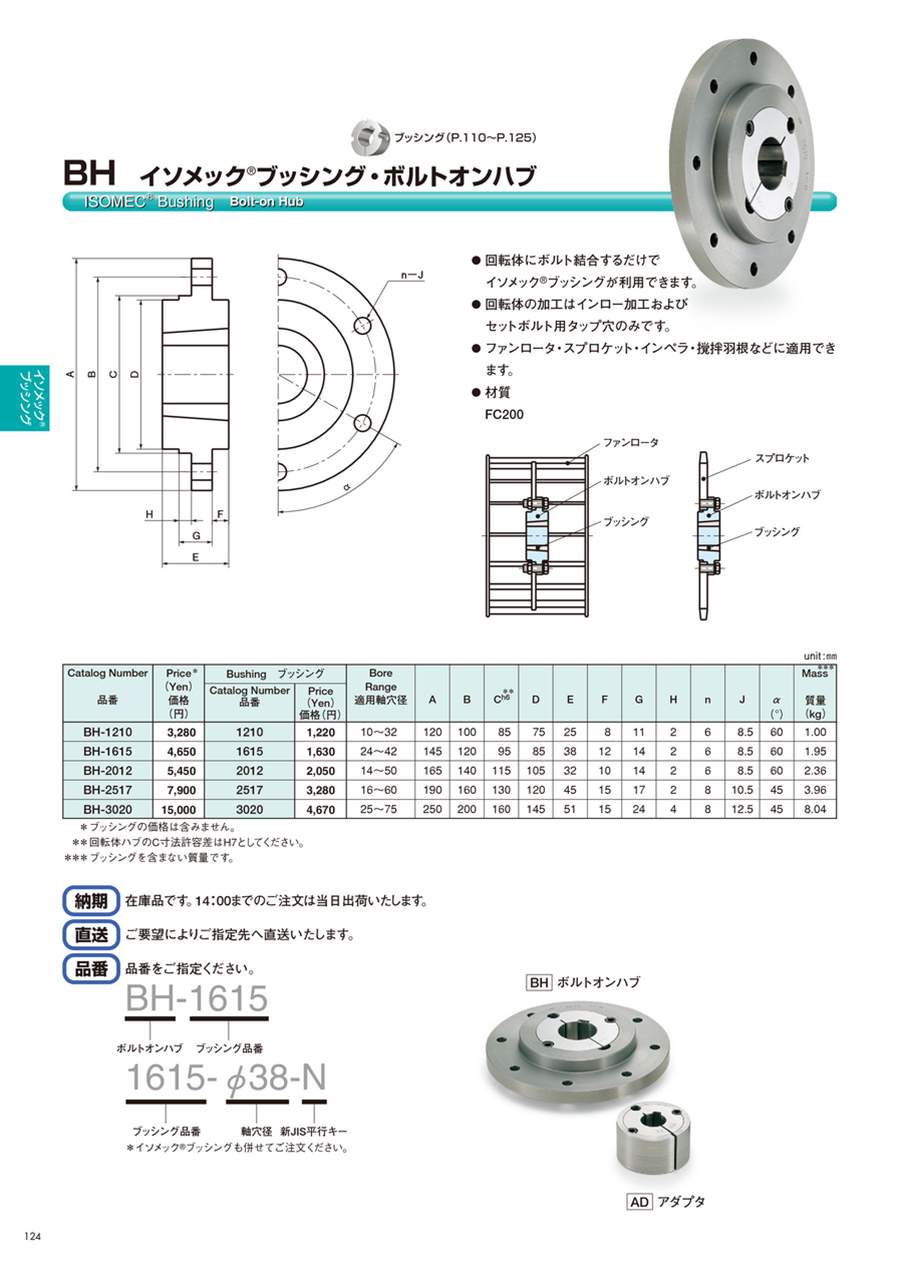

イソメック ブッシング・ボルトオンハブ

力のかかりやすい形状

ＢＨ

ＢＨ

ＢＨ

単位 : mm

• ※ 2、回転体ハブのC寸法許容差はH7とする
• ※ 3、ブッシングを含まない質量

特長

回転体にボルト結合するだけでイソメックブッシングが利用可能。
回転体の加工はインロー加工およびセットボルト用タップ穴のみ。
ファンロータ・スプロケット・インペラ・撹拌羽根などに適用可能。

14倍にもなるレンチの力

取りつけは簡単なのに大きな締結力。
取りつけの際、六角レンチの締めつけトルクTは、ねじ締めつけ力Piとして働き、テーパの楔効果によりテーパ面にグリップ力Qを生じる。このとき、テーパ面に生ずるグリップ力Qはねじ締めつけ力Piの約14倍もの大きさになる。そしてこれがシャフトグリップ力Q'として働き、プーリー― ブッシング― シャフトが強く締結される。
取りはずしの際は、摩擦力Fμに打ち勝つねじ締めつけ力Prを与えることで、プーリー― ブッシング― シャフトは簡単に分離する。
