イソメック ブッシング・アダプタ

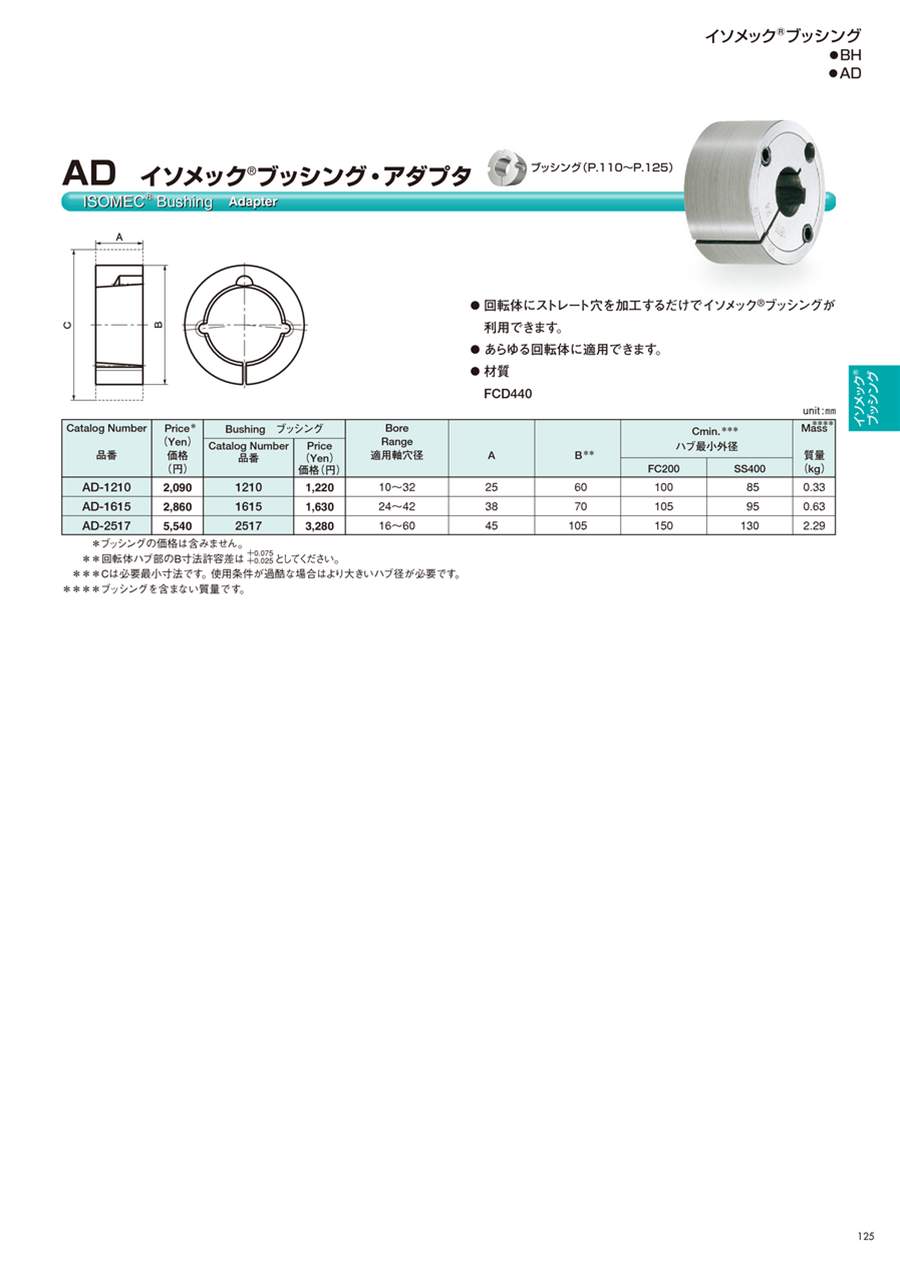

イソメック ブッシング・アダプタの仕様

ADの外観

ADの寸法図

• ※ 2 : 回転体ハブ部のB寸法許容差は+0.025～+0.075とする。
• ※ 3 : Cは必要最小寸法。使用条件が過酷な場合はより大きいハブ径が必要。
• ※ 4 : ブッシングを含まない質量。

イソメック ブッシング・アダプタの外観
（取りつけ穴用キリ穴・タップ穴、抗力N、テーパー面に生ずるグリップ力Q、取りつけのねじ締めつけ力（Pi）、シャフトグリップ力Q、摩擦力Fμ、取りはずしのねじ締めつけ力Pr、イソメックブッシング、取りはずし用キリ穴・タップ穴、シャフト、締付トルクT、六角レンチ、イソメックSPプーリー、セットスクリュー）

イソメック ブッシング・アダプタの寸法図（取りはずし用、取りつけ用）

安全で確実な締結システム
テーパしまりばめの原理により、締結力は焼きばめと同等。確実でしかも安定した締結が得られる。
また、キー・押しねじを使用するこれまでの締結方法にみられたフレッティング現象や、回転中心と軸心との不一致に起因する振動などのトラブルもなし。
設計変更への対応が容易
イソメックブッシングシステムを採用することで回転比・出力などの設計変更に容易に対応可能。たとえば、シャフト径の変更に対してはブッシングを取り替えるだけ。また、あるサイズ
のシャフトに対しさまざまなサイズのプーリーを交換することもでき、場合によってはイソメックSPプーリーをイソメックポリドライブプーリーと交換するなど、異なった種類の回転伝動機器を
取りつけることもできる。
納期短縮・在庫削減などの効果がある
イソメックブッシングシステムによる設計の標準化は、在庫点数およびその調達・納期管理・在庫管理に要する工数を削減し、軸穴加工などの追加工が不要なこととも相俟って、ト
ータルコストを削減。
欧米主要メーカーと同一規格。互換性がある
イソメックブッシングは欧米主要メーカと同一規格を採用。その豊富な実績から安全で確実な伝動が実証されている。
あらゆる回転伝動機器に適用
イソメックSPプーリー・イソメックポリドライブプーリーのほか、歯付プーリー・フラットプーリー・スプロケット・ギア・カップリングなど、あらゆる回転伝動機器のシャフトとの締結に利用できる
。また、アダプタあるいはボルトオンハブ・ウェルドオンハブを利用することで、ブッシングシステムとして設計・製作されていない回転伝動機器にもイソメックブッシングを適用することができ
る。
14倍にもなるレンチの力
取りつけは簡単なのに大きな締結力。その秘密は取りつけの際、六角レンチの締めつけトルクTは、ねじ締めつけ力Piとして働き、テーパの楔効果によりテーパ面にグリップ力Qを生じ
る。このとき、テーパ面に生ずるグリップ力Qはねじ締めつけ力Piの約14倍もの大きさになる。そしてこれがシャフトグリップ力Qとして働き、プーリー ブッシング― シャフトが強く締結され
る。取りはずしの際は、摩擦力Fμに打ち勝つねじ締めつけ力Prを与えることで、プーリー ブッシング― シャフトは簡単に分離する。
