イソメック SPプーリー
- 通常単価(税別)
- 3,506円～313,740円
- 税込単価
- 3,857円～345,114円
シャフトへの着脱・位置ぎめは六角レンチまたはソケットレンチ1本で行えるVベルト...
詳細情報を確認する- 種類
- Vベルトプーリ
- 追加工
- なし
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
国際規格のVプーリー

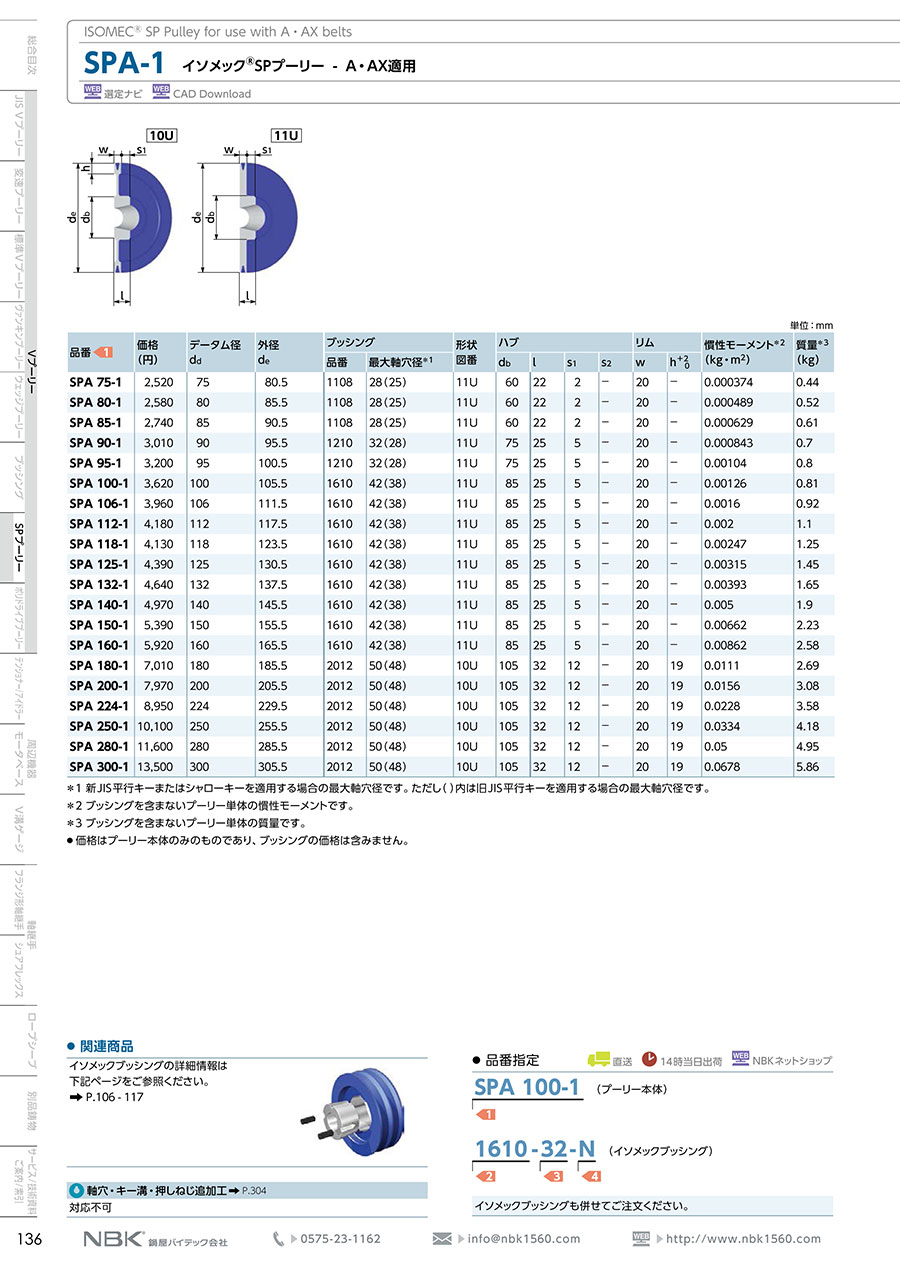

SPA-1の寸法図
SPA-1の寸法図
14倍にもなるレンチの力
取りつけは簡単なのに大きな締結力。
取りつけの際、六角レンチの締めつけトルクTは、ねじ締めつけ力Piとして働き、テーパの楔効果によりテーパ面にグリップ力Qを生じる。このとき、テーパ面に生ずるグリップ力Qはねじ締めつけ力Piの約14倍もの大きさになる。そしてこれがシャフトグリップ力Q'として働き、プーリー・ブッシング・シャフトが強く締結される。取りはずしの際は、摩擦力Fμに打ち勝つねじ締めつけ力Prを与えることで、プーリー・ブッシング・シャフトは簡単に分離する。
溝部の寸法
| 溝の形 | データム径＊2 dd | α±0.5 （°） | wd | w1 | b | h | e | f | 使用ベルト＊3 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 一般用Vベルト JIS K 6323 ISO 4183 | 細幅Vベルト JIS K 6368 | SPベルト ISO 4183 | |||||||||
| SPZ | 80以下 | 34 | 8.5 | 9.72±0.1 9.88±0.1 | 2.0 0～+0.2 | 9 | 12±0.3 | 8 | M4 | 3V・3VX | SPZ |
| 80を超えるもの | 38 | ||||||||||
| SPA | 118以下 | 34 | 11 | 12.68±0.1 12.89±0.1 | 2.75 0～+0.2 | 11 | 15±0.3 | 10 | A・AX | - | SPA |
| 118を超えるもの | 38 | ||||||||||
| SPB | 190以下 | 34 | 14 | 16.14±0.1 16.41±0.1 | 3.5 0～+0.2 | 14 | 19±0.4 | 12.5 | B・BX | 5V・5VX | SPB |
| 190を超えるもの | 38 | ||||||||||
| SPC | 315以下 | 34 | 19 | 21.94±0.1 22.31±0.1 | 4.8 0～+0.2 | 14.3 | 25.5±0.4 | 17 | C・CX | - | - |
| 315を超えるもの | 38 | ||||||||||
| SP8V | 400以下 | 38 | 25.4 | 25.74±0.13 25.76±0.13 25.78±0.13 | 0.5 | 25 0～+0.5 | 28.6±0.4 | (19) | - | 8V | - |
| 400を超え560以下 | 40 | ||||||||||
| 560を超えるもの | 42 | ||||||||||
単位 : mm
*2 SP8Vは呼び外径dn。
*3 多本結合ベルトはA・B・CおよびSPZ SPA SPBのものは使用可能、3V・5Vのものは使用不可。
*4 MはJIS K 6323の呼称であり、ISO 4183ではZの呼称。
外周・リム側面の振れの許容値および外径の許容差
単位 : mm
| データム径＊5 dd | 外周の振れの許容値 | リム側面の振れの許容値 | 外径の許容差 |
|---|---|---|---|
| 125以下 | 0.15 | 0.15 | ±0.4 |
| 125を超え315以下 | 0.2 | 0.2 | ±0.6 |
| 315を超え710以下 | 0.3 | 0.3 | ±0.9 |
| 710を超え1000以下 | 0.4 | 0.4 | ±1.2 |
| 1000を超え1250以下 | 0.5 | 0.5 | ±1.5 |
*5 SP8Vは呼び外径dn。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,842円 ( 5,326円 ) | 在庫品1日目当日出荷可能 |
4,704円 ( 5,174円 ) | 4日目 |
5,978円 ( 6,576円 ) | 4日目 |
4,196円 ( 4,616円 ) | 4日目 |
4,719円 ( 5,191円 ) | 4日目 |
5,752円 ( 6,327円 ) | 4日目 |
5,771円 ( 6,348円 ) | 4日目 |
5,218円 ( 5,740円 ) | 4日目 |
5,638円 ( 6,202円 ) | 4日目 |
4,655円 ( 5,121円 ) | 在庫品1日目当日出荷可能 |
6,329円 ( 6,962円 ) | 在庫品1日目当日出荷可能 |
6,025円 ( 6,628円 ) | 4日目 |
5,857円 ( 6,443円 ) | 4日目 |
5,145円 ( 5,660円 ) | 在庫品1日目当日出荷可能 |
5,857円 ( 6,443円 ) | 4日目 |
7,200円 ( 7,920円 ) | 4日目 |
5,974円 ( 6,571円 ) | 4日目 |
5,181円 ( 5,699円 ) | 在庫品1日目当日出荷可能 |
6,371円 ( 7,008円 ) | 在庫品1日目当日出荷可能 |
7,052円 ( 7,757円 ) | 4日目 |
6,423円 ( 7,065円 ) | 4日目 |
6,004円 ( 6,604円 ) | 4日目 |
6,423円 ( 7,065円 ) | 4日目 |
8,553円 ( 9,408円 ) | 4日目 |
6,716円 ( 7,388円 ) | 4日目 |
5,953円 ( 6,548円 ) | 4日目 |
6,818円 ( 7,500円 ) | 4日目 |
8,434円 ( 9,277円 ) | 4日目 |
5,914円 ( 6,505円 ) | 4日目 |
6,929円 ( 7,622円 ) | 在庫品1日目当日出荷可能 |
9,183円 ( 10,101円 ) | 4日目 |
6,585円 ( 7,244円 ) | 4日目 |
7,410円 ( 8,151円 ) | 4日目 |
9,569円 ( 10,526円 ) | 4日目 |
6,727円 ( 7,400円 ) | 4日目 |
8,347円 ( 9,182円 ) | 4日目 |
13,247円 ( 14,572円 ) | 4日目 |
6,270円 ( 6,897円 ) | 3日目 |
9,750円 ( 10,725円 ) | 4日目 |
12,524円 ( 13,776円 ) | 4日目 |
8,099円 ( 8,909円 ) | 4日目 |
11,197円 ( 12,317円 ) | 4日目 |
13,423円 ( 14,765円 ) | 4日目 |
8,799円 ( 9,679円 ) | 4日目 |
12,335円 ( 13,569円 ) | 4日目 |
15,129円 ( 16,642円 ) | 4日目 |
10,018円 ( 11,020円 ) | 4日目 |
17,100円 ( 18,810円 ) | 4日目 |
18,386円 ( 20,225円 ) | 4日目 |
11,510円 ( 12,661円 ) | 4日目 |
17,803円 ( 19,583円 ) | 在庫品1日目当日出荷可能 |
18,497円 ( 20,347円 ) | 4日目 |
12,999円 ( 14,299円 ) | 4日目 |
18,695円 ( 20,565円 ) | 4日目 |
21,537円 ( 23,691円 ) | 4日目 |
14,811円 ( 16,292円 ) | 4日目 |
20,081円 ( 22,089円 ) | 4日目 |
23,773円 ( 26,150円 ) | 4日目 |
17,163円 ( 18,879円 ) | 4日目 |
22,762円 ( 25,038円 ) | 4日目 |
詳細情報
基本情報
シャフトへの着脱・位置ぎめは六角レンチまたはソケットレンチ1本で行えるVベルトプーリ。
【特長】
・取りつけ簡単。ブッシングシステム。ISO 4183 準拠。
・鋳造から機械加工・表面処理まで一貫生産。バランシングマシンによりバランス調整を行っている。
・セル生産方式により、多品種少量生産と短納期を極限まで追求。
・テーパしまりばめの原理により、締結力は焼きばめと同等。安全で確実な伝動が得られる。
・EU諸国で広く流通しているVプーリーはこのISO 4183にもとづくもので、イソメックブッシングとともに国際的に互換性あり。
・SP8VはJIS B 1855-1991「細幅Vプーリ」に準拠。
・一般用Vベルトおよび細幅VベルトあるいはSPベルトのいずれもが使用できる汎用性を備えている。
・外周での不釣合い許容値を1gまたはプーリーとブッシングの合計質量の0.1％のいずれかより大きい数値で設定。
【用途】
・送風機などに。
