鍋屋バイテック

JIS Vプーリー A型

Name: JIS Vプーリー A型
Brand: 鍋屋バイテック
SKU: 221000420810
Rating: 4.8 (12 reviews)

カタログ |

4.8

平均満足度4.8

この商品のレビューをみる（12件）

この商品のFAQをみる（1件）

通常単価(税別): 1,062円～58,829円

税込単価: 1,168円～64,712円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

イソメック SPプーリー

通常価格(税別)： 3,506円 (税込価格：3,857円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

標準Vプーリー

4.9

通常価格(税別)： 978円 (税込価格：1,076円)

通常出荷日：在庫品1日目

【特長】・鋳造から機械加工・表面処理まで一貫生産。・セル生産方式により、多品種...

詳細情報を確認する

種類
Vベルトプーリ
プーリベルト種類
標準Vベルト
プーリ溝形状
A

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは特注には対応しておりません。

未確定：候補が146型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

原動機側に使用する小径サイズを細かく標準化

10U

10X

10Y

11U

21U

23U

20U

20X

20Y

22U

30U

30X

30Y

50U

50X

溝と形状適用表

溝数	10U	10X	10Y	11U	20U	20X	20Y	21U	22U	23U	30U	30X	30Y	50U	50X
1	○	○	○	○	‐	‐	‐	○	‐	○	‐	‐	‐	‐	‐
2	‐	○	○	○	‐	○	○	○	○	○	○	○	‐	‐	‐
3	‐	‐	○	○	○	○	○	○	○	‐	‐	○	○	○	○

製品仕様

商品規格はJIS B 1854 - 1987「一般用Vプーリ」に準拠しています。

溝部の寸法

溝の形	呼び径 dm	α±0.5 (°)	l₀	w₁	k	k₀	e^*1	f
A	100以下 100を超え125以下 125を超えるもの	34	9.2	11.95	4.5 0～＋0.2	8.0	15.0±0.4	10.0±1
		36		12.12
		38		12.30
B	160以下 160を超え200以下 200を超えるもの	34	12.5	15.86	5.5 0～＋0.2	9.5	19.0±0.4	12.5±1
		36		16.07
		38		16.29
C	250以下 250を超え315以下 315を超えるもの	34	16.9	21.18	7.0 0～＋0.3	12.0	25.5±0.5	17.0±1
		36		21.45
		38		21.72
D	450以下 450を超えるもの	36	24.6	30.77	9.5 0～＋0.4	15.5	37.0±0.5	24.0 -1～+2
D	450以下 450を超えるもの	38	24.6	31.14	9.5 0～＋0.4	15.5	37.0±0.5	24.0 -1～+2

単位 : mm

外周・リム側面の振れの許容値および外径の許容差

呼び径 dm	外周の振れの許容値	リム側面の振れの許容値	外径の許容差
118以下	0.15(0.3)	0.15(0.3)	±0.4(±0.6)
125以上 160以下	0.15(0.4)	0.15(0.4)	±0.6(±0.8)
165以上 224以下	0.2(0.4)	0.2(0.4)	±0.6(±0.8)
236以上 300以下	0.25(0.4)	0.25(0.4)	±0.6(±0.8)
315以上 450以下	0.3(0.6)	0.3(0.6)	±0.9(±1.2)
475以上 630以下	0.4(0.6)	0.4(0.6)	±0.9(±1.2)
710以上 1120以下	0.5(0.8)	0.5(0.8)	±1.2(±1.6)

単位 : mm

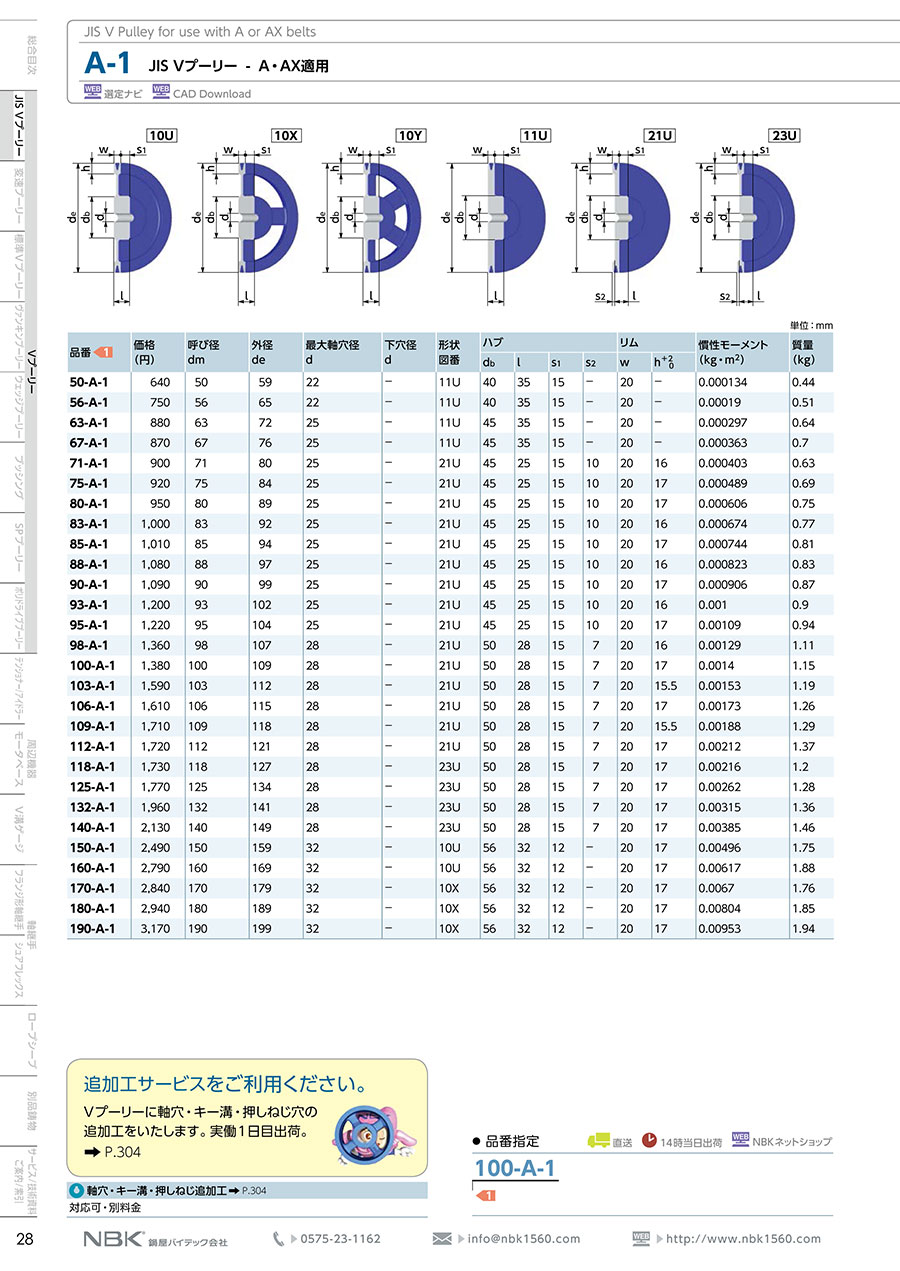

規格表

品番	呼び径 dm	外径 de	最大軸穴径 d	下穴径 d	形状図番	ハブ				リム			慣性モーメント（kg・m²）	質量（kg）
品番	呼び径 dm	外径 de	最大軸穴径 d	下穴径 d	形状図番	d_b	l	s₁	s₂	w	h	+2 0	慣性モーメント（kg・m²）	質量（kg）
50-A-1	50	59	22	-	11U	40	35	15	-	20	-		0.000134	0.44
56-A-1	56	65	22	-	11U	40	35	15	-	20	-		0.00019	0.51
63-A-1	63	72	25	-	11U	45	35	15	-	20	-		0.000297	0.64
67-A-1	67	76	25	-	11U	45	35	15	-	20	-		0.000363	0.7
71-A-1	71	80	25	-	21U	45	25	15	10	20	16		0.000403	0.63
75-A-1	75	84	25	-	21U	45	25	15	10	20	17		0.000489	0.69
80-A-1	80	89	25	-	21U	45	25	15	10	20	17		0.000606	0.75
83-A-1	83	92	25	-	21U	45	25	15	10	20	16		0.000674	0.77
85-A-1	85	94	25	-	21U	45	25	15	10	20	17		0.000744	0.81
88-A-1	88	97	25	-	21U	45	25	15	10	20	16		0.000823	0.83
90-A-1	90	99	25	-	21U	45	25	15	10	20	17		0.000906	0.87
93-A-1	93	102	25	-	21U	45	25	15	10	20	16		0.001	0.9
95-A-1	95	104	25	-	21U	45	25	15	10	20	17		0.00109	0.94
98-A-1	98	107	28	-	21U	50	28	15	7	20	16		0.00129	1.11
100-A-1	100	109	28	-	21U	50	28	15	7	20	17		0.0014	1.15
103-A-1	103	112	28	-	21U	50	28	15	7	20	15.5		0.00153	1.19
106-A-1	106	115	28	-	21U	50	28	15	7	20	17		0.00173	1.26
109-A-1	109	118	28	-	21U	50	28	15	7	20	15.5		0.00188	1.29
112-A-1	112	121	28	-	21U	50	28	15	7	20	17		0.00212	1.37
118-A-1	118	127	28	-	23U	50	28	15	7	20	17		0.00216	1.2
125-A-1	125	134	28	-	23U	50	28	15	7	20	17		0.00262	1.28
132-A-1	132	141	28	-	23U	50	28	15	7	20	17		0.00315	1.36
140-A-1	140	149	28	-	23U	50	28	15	7	20	17		0.00385	1.46
150-A-1	150	159	32	-	10U	56	32	12	-	20	17		0.00496	1.75
160-A-1	160	169	32	-	10U	56	32	12	-	20	17		0.00617	1.88
170-A-1	170	179	32	-	10X	56	32	12	-	20	17		0.0067	1.76
180-A-1	180	189	32	-	10X	56	32	12	-	20	17		0.00804	1.85
190-A-1	190	199	32	-	10X	56	32	12	-	20	17		0.00953	1.94
200-A-1	200	209	32	-	10X	56	32	12	-	20	17		0.0112	2.03
212-A-1	212	221	32	-	10X	56	32	12	-	20	17		0.0135	2.14
224-A-1	224	233	32	-	10X	56	32	12	-	20	17		0.0164	2.34
236-A-1	236	245	32	-	10X	56	32	12	-	20	17		0.0193	2.45
250-A-1	250	259	35.5	-	10X	63	35	15	-	20	17		0.0241	2.92
280-A-1	280	289	35.5	-	10X	63	35	15	-	20	17		0.0343	3.23
300-A-1	300	309	35.5	-	10X	63	35	15	-	20	17		0.0435	3.56
315-A-1	315	324	35.5	-	10X	63	35	15	-	20	17		0.0512	3.78
355-A-1	355	364	35.5	-	10X	63	35	15	-	20	17		0.076	4.39
375-A-1	375	384	40	-	10X	71	40	20	-	20	17.5		0.0949	5.19
400-A-1	400	409	40	-	10X	71	40	20	-	20	17.5		0.116	5.5
450-A-1	450	459	40	-	10X	71	40	20	-	20	17.5		0.167	6.13
500-A-1	500	509	40	-	10Y	71	40	20	-	20	17.5		0.241	7.24

[ ! ]A-2、A-3タイプの寸法表はカタログ：P-30～33を参照ください。

新旧JIS平行キー溝、押しねじ

ハブ端面から押しねじの中心までの寸法xは、ねじ径の1.5倍を基準としています。

■新JIS平行キー
単位：mm

標準軸穴径d		キー溝				キー	押しねじ* M
標準軸穴径d		b		t		呼び寸法 bxh
を超え	以下	基準寸法	許容差（JS9）	基準寸法	許容差	呼び寸法 bxh
-	10	3	±0.0125	1.4	+0.1 0	3×3	M6
10	12	4	±0.0150	1.8		4×4
12	17	5		2.3		5×5
17	22	6		2.8		6×6
22	30	8	±0.0180	3.3	+0.2 0	8×7	M8
30	38	10	±0.0180			10×8
38	44	12	±0.0215			12×8
44	50	14		3.8		14×9	M10
50	58	16		4.3		16×10	M10
58	65	18		4.4		18×11	M12
65	75	20	±0.0260	4.9		20×12
75	85	22		5.4		22×14
85	95	25		5.4		25×14
95	110	28		6.4		28×16
110	130	32	±0.0310	7.4		32×18

*プーリーの種類により押しねじのサイズが異なる場合があります。
●JIS B 1301 - 1996より引用

■旧JIS平行キー
単位：mm

標準軸穴径d		キー溝				キー	押しねじ* M
標準軸穴径d		b		t		呼び寸法 bxh
を超え	以下	基準寸法	許容差（F7）	基準寸法	許容差	呼び寸法 bxh
-	10	4	+0.022 +0.010	1.5	+0.1 0	4×4	M6
10	13	4		1.5		4×4
13	20	5		2		5×5
20	30	7	+0.028 +0.013	3		7×7	M8
30	40	10	+0.028 +0.013	3.5		10×8	M8
40	50	12	+0.034 +0.016	3.5		12×8	M10
50	60	15		5		15×10	M10
60	70	18		6		18×12	M12
70	80	20	+0.041 +0.020	6		20×13
80	95	24		8		24×16
95	110	28		9		28×18
110	125	32	+0.050 +0.025	10		32×20
125	140	35	+0.050 +0.025	11		35×22

*プーリーの種類により押しねじのサイズが異なる場合があります。
●JIS B 1301 - 1959より引用

■新JISこう配キー
単位：mm

標準軸穴径d		キー溝				キー
標準軸穴径d		b		t		呼び寸法 bxh
を超え	以下	基準寸法	許容差（D10）	基準寸法	許容差	呼び寸法 bxh
‐	12	4	+0.078 +0.030	1.2	+0.1 0	4×4
12	17	5		1.4		5×5
17	22	6		2.2		6×6
22	30	8	+0.098 +0.040	2.4	+0.2 0	8×7
30	38	10	+0.098 +0.040			10×8
38	44	12	+0.120 +0.050			12×8
44	50	14		2.9		14×9
50	58	16		3.4		16×10
58	65	18		3.4		18×11
65	75	20	+0.149 +0.065	3.9		20×12
75	85	22		4.4		22×14
85	95	25		4.4		25×14
95	110	28		5.4		28×16
110	130	32	+0.180 +0.080	6.8		32×18

[ ! ]標準軸穴径はΦ12以上で小数点を含まない値です。
[ ! ]キー溝こう配は1/100です。
●JIS B 1301 - 1996より引用

■旧JISこう配キー
単位：mm

標準軸穴径d		キー溝				キー
標準軸穴径d		b		t		呼び寸法 bxh
を超え	以下	基準寸法	許容差（D10）	基準寸法	許容差	呼び寸法 bxh
‐	13	4	+0.078 +0.030	1.5	+0.1 0	4×4
13	20	5	+0.078 +0.030	2		5×5
20	30	7	+0.098 +0.040	3		7×7
30	40	10	+0.098 +0.040	3.5		10×8
40	50	12	+0.120 +0.050	3.5		12×8
50	60	15		5		15×10
60	70	18		6		18×12
70	80	20	+0.149 +0.065	6		20×13
80	95	24		8		24×16
95	110	28		9		28×18
110	125	32	+0.180 +0.080	10		32×20
125	140	35	+0.180 +0.080	11	+0.15 0	35×22

[ ! ]標準軸穴径はΦ12以上で小数点を含まない値です。
[ ! ]キー溝こう配は1/100です。
●JIS B 1301 - 1959より引用

型番リスト

表示件数

型番

プーリ溝本数

呼び径

(mm)

形状図番/Type

追加工

キー溝、押しねじ加工 ※押しねじ加工選択時押しねじ付属

キー種類

軸穴公差

軸穴径

RoHS?

最小発注数量

1	50	11U	なし	-	-	-	-	10	1個
2	50	11U	なし	-	-	-	-	10	1個
1	56	11U	なし	-	-	-	-	10	1個
2	56	11U	なし	-	-	-	-	10	1個
1	63	11U	なし	-	-	-	-	10	1個
2	63	11U	なし	-	-	-	-	10	1個
3	63	11U	なし	-	-	-	-	10	1個
1	67	11U	なし	-	-	-	-	10	1個
2	67	11U	なし	-	-	-	-	10	1個
3	67	11U	なし	-	-	-	-	10	1個
1	71	21U	なし	-	-	-	-	10	1個
2	71	21U	なし	-	-	-	-	10	1個
3	71	21U	なし	-	-	-	-	10	1個
1	75	21U	なし	-	-	-	-	10	1個
2	75	21U	なし	-	-	-	-	10	1個
3	75	21U	なし	-	-	-	-	10	1個
1	80	21U	なし	-	-	-	-	10	1個
2	80	21U	なし	-	-	-	-	10	1個
3	80	21U	なし	-	-	-	-	10	1個
1	83	21U	なし	-	-	-	-	10	1個
2	83	21U	なし	-	-	-	-	10	1個
3	83	21U	なし	-	-	-	-	10	1個
1	85	21U	なし	-	-	-	-	10	1個
2	85	21U	なし	-	-	-	-	10	1個
3	85	21U	なし	-	-	-	-	10	1個
1	88	21U	なし	-	-	-	-	10	1個
2	88	21U	なし	-	-	-	-	10	1個
1	90	21U	なし	-	-	-	-	10	1個
2	90	21U	なし	-	-	-	-	10	1個
3	90	21U	なし	-	-	-	-	10	1個
1	93	21U	なし	-	-	-	-	10	1個
2	93	21U	なし	-	-	-	-	10	1個
3	93	21U	なし	-	-	-	-	10	1個
1	95	21U	なし	-	-	-	-	10	1個
2	95	21U	なし	-	-	-	-	10	1個
3	95	21U	なし	-	-	-	-	10	1個
1	98	21U	なし	-	-	-	-	10	1個
2	98	21U	なし	-	-	-	-	10	1個
3	98	21U	なし	-	-	-	-	10	1個
1	100	21U	なし	-	-	-	-	10	1個
2	100	21U	なし	-	-	-	-	10	1個
3	100	21U	なし	-	-	-	-	10	1個
1	103	21U	なし	-	-	-	-	10	1個
2	103	21U	なし	-	-	-	-	10	1個
3	103	21U	なし	-	-	-	-	10	1個
1	106	21U	なし	-	-	-	-	10	1個
2	106	21U	なし	-	-	-	-	10	1個
3	106	21U	なし	-	-	-	-	10	1個
1	109	21U	なし	-	-	-	-	10	1個
2	109	21U	なし	-	-	-	-	10	1個
3	109	21U	なし	-	-	-	-	10	1個
1	112	21U	なし	-	-	-	-	10	1個
2	112	21U	なし	-	-	-	-	10	1個
3	112	21U	なし	-	-	-	-	10	1個
1	118	23U	なし	-	-	-	-	10	1個
2	118	22U	なし	-	-	-	-	10	1個
3	118	21U	なし	-	-	-	-	10	1個
1	125	23U	なし	-	-	-	-	10	1個
2	125	22U	なし	-	-	-	-	10	1個
3	125	21U	なし	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,062円 ( 1,168円 )	6日目
1,557円 ( 1,713円 )	在庫品1日目当日出荷可能
1,240円 ( 1,364円 )	7日目
1,871円 ( 2,058円 )	3日目
1,387円 ( 1,526円 )	3日目
2,107円 ( 2,318円 )	3日目
2,212円 ( 2,433円 )	5日目
1,375円 ( 1,513円 )	在庫品1日目当日出荷可能
2,269円 ( 2,496円 )	3日目
3,085円 ( 3,394円 )	3日目
1,421円 ( 1,563円 )	3日目
2,154円 ( 2,369円 )	3日目
2,842円 ( 3,126円 )	3日目
1,443円 ( 1,587円 )	在庫品1日目当日出荷可能
2,142円 ( 2,356円 )	3日目
2,589円 ( 2,848円 )	3日目
1,489円 ( 1,638円 )	在庫品1日目当日出荷可能
2,177円 ( 2,395円 )	3日目
2,743円 ( 3,017円 )	3日目
1,568円 ( 1,725円 )	3日目
2,181円 ( 2,399円 )	3日目
3,078円 ( 3,386円 )	3日目
1,602円 ( 1,762円 )	3日目
2,170円 ( 2,387円 )	3日目
2,977円 ( 3,275円 )	3日目
1,611円 ( 1,772円 )	3日目
2,313円 ( 2,544円 )	3日目
1,726円 ( 1,899円 )	在庫品1日目当日出荷可能
2,392円 ( 2,631円 )	3日目
3,566円 ( 3,923円 )	3日目
1,883円 ( 2,071円 )	3日目
2,695円 ( 2,965円 )	3日目
3,489円 ( 3,838円 )	3日目
1,929円 ( 2,122円 )	4日目
2,577円 ( 2,835円 )	3日目
3,651円 ( 4,016円 )	3日目
1,696円 ( 1,866円 )	在庫品1日目当日出荷可能
3,056円 ( 3,362円 )	3日目
3,740円 ( 4,114円 )	4日目
2,166円 ( 2,383円 )	4日目
3,081円 ( 3,389円 )	4日目
3,891円 ( 4,280円 )	4日目
2,373円 ( 2,610円 )	3日目
3,159円 ( 3,475円 )	3日目
3,982円 ( 4,380円 )	3日目
2,407円 ( 2,648円 )	3日目
2,887円 ( 3,176円 )	3日目
3,944円 ( 4,338円 )	4日目
2,684円 ( 2,952円 )	3日目
3,440円 ( 3,784円 )	3日目
4,258円 ( 4,684円 )	4日目
2,695円 ( 2,965円 )	3日目
3,297円 ( 3,627円 )	3日目
4,565円 ( 5,022円 )	3日目
2,705円 ( 2,976円 )	3日目
3,744円 ( 4,118円 )	4日目
4,678円 ( 5,146円 )	3日目
2,788円 ( 3,067円 )	在庫品1日目当日出荷可能
4,811円 ( 5,292円 )	3日目
5,492円 ( 6,041円 )	3日目

基本情報

基本情報

【特長】
・鋳造から機械加工・表面処理まで一貫生産。
・セル生産方式により、多品種少量生産と短納期を極限まで追求。
・A : 146サイズ、B : 218サイズ、C : 212サイズ、D : 74サイズ。
・JIS規格の281サイズに369サイズを独自に追加。
・材質・加工精度・バランス精度ともにJIS規格（JISB1854-1987一般用Vプーリ）を上回る最高品質のプーリー。
・外周での不釣合い許容値はプーリー質量の0.1%。
・表面処理は、防錆効果が高く仕上がりの美しい電着塗装を行っている。
【用途】
・送風機などに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは特注には対応しておりません。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

JIS Vプーリー A型のレビュー

4.8平均満足度：4.812件のレビュー

星5
83%
星4
17%
星3
0%
星2
0%
星1
0%

コンプレッサー

満足度：5.02018/11/17

加工済のプーリを送ってもらえるので、とても助かります。品質もよく、問題なく取り付けできました。

1人が参考にしています。

試作試験用

満足度：5.02022/07/07

サイズを細かく指定でき、入荷も短期入荷で加工済のプーリなので、すぐに取付が出来ました。安価で品質もよく問題はありません...もっと読む

0人が参考にしています。

試作品に使用

満足度：5.02021/11/10

試作品に使用しています。現在までのところ、違和感等一切なく作動が確認できています。稼働時間も短い試作品なので耐久性等につ...もっと読む

0人が参考にしています。

遠心バレル研磨機のメンテ

満足度：5.02021/09/10

遠心バレル研磨機、5台稼働していますが、2台はすでに20年以上使っています、今回Vプーリーがすり減って、Ｖベルトと合わ...もっと読む

0人が参考にしています。

木工機械製作

満足度：5.02021/09/06

ドラムサンダー製作に使用しました。サイズを細かく指定できるので、助かっています。

0人が参考にしています。

12件全て見る

よくあるご質問（FAQ）

Qプーリー交換時期を判断する方法はありますか？

プーリーV溝部の摩耗を確認するためのゲージがあります。詳しくはVプーリー用溝ゲージ：VMGをご参照ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 JIS Vプーリー A型	SNS JIS VプーリA	NS 標準 Vプーリ A	SNS JIS VプーリB	エンプラ Vプーリーアイドラー（VIP）	変速プーリー
メーカー	鍋屋バイテック	イノテック（カネミツ）	イノテック（カネミツ）	イノテック（カネミツ）	イマオコーポレーション	鍋屋バイテック
通常価格	1,062円-	1,594円 -	1,083円 -	4,318円 -	1,260円 -	5,031円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目	4日目
種類	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ
プーリベルト種類	標準Vベルト	標準Vベルト	標準Vベルト	標準Vベルト	標準Vベルト	標準Vベルト
プーリ溝形状	A	A	A	B	-	-
