省配線コネクタ E3X
- 通常単価(税別)
- 936円～1,597円
- 税込単価
- 1,030円～1,757円
【特長】・単品でご購入頂けます。・保護シールを付属しています。
詳細情報を確認する- 種類
- 関連部品
- センサオプション種類
- ケーブル・ケーブルコネクタ
- コード長 (m)
- 2
未確定：候補が4型番あります。
商品情報

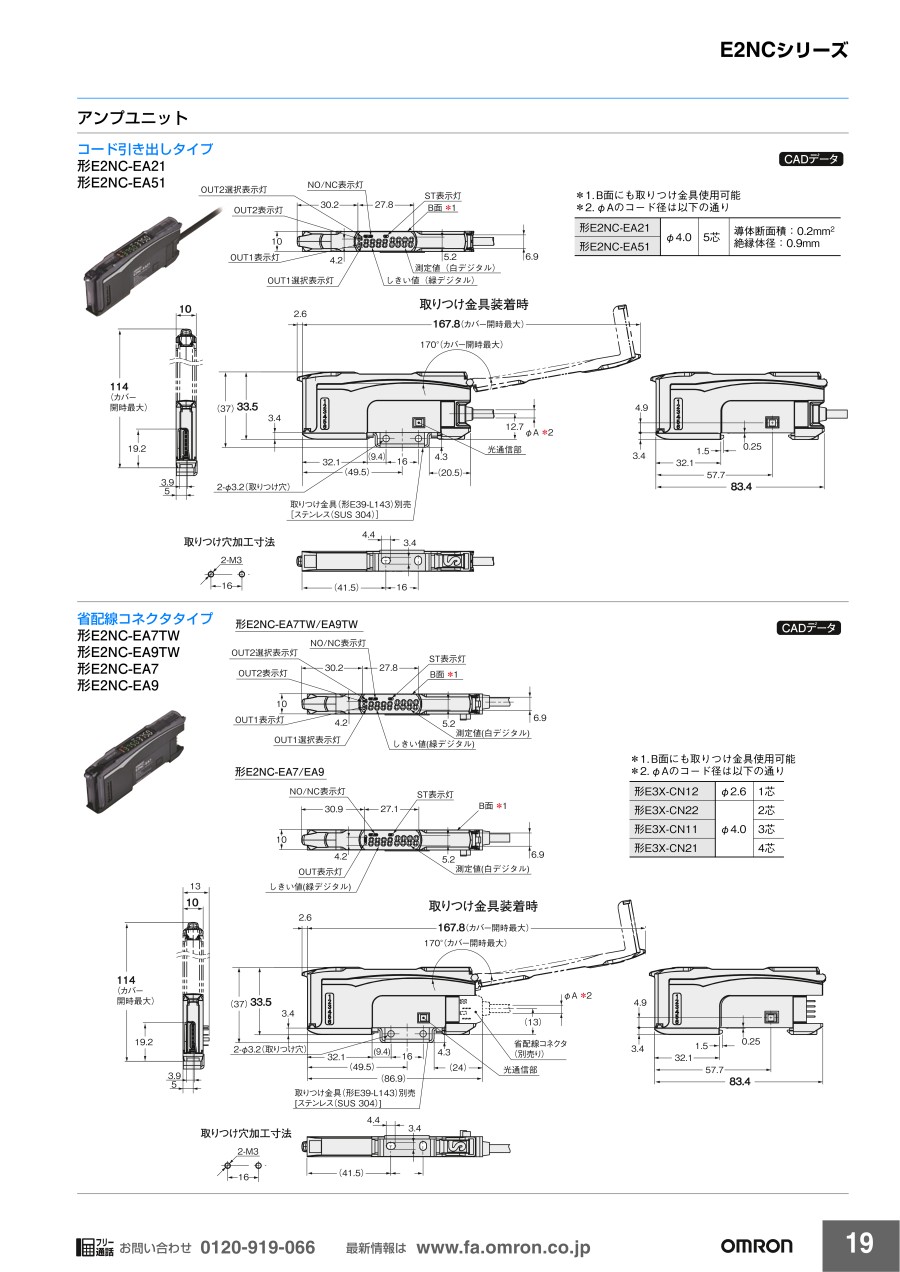

外形図
親コネクタ
E3X-CN11／E3X-CN21
子コネクタ
E3X-CN12／E3X-CN22
製品仕様
- E3X-CN11：コード φ4／3芯／標準2m（導体断面積：0.2mm2（AWG24）／絶縁体径：φ1.1mm）
- E3X-CN21：コード φ4／4芯／標準2m（導体断面積：0.2mm2（AWG24）／絶縁体径：φ1.1mm）
- E3X-CN12：コード φ2.6／1芯／標準2m（導体断面積：0.2mm2（AWG24）／絶縁体径：φ1.1mm）
- E3X-CN22：コード φ4／2芯／標準2m（導体断面積：0.2mm2（AWG24）／絶縁体径：φ1.1mm）
| 項目／型番 | E3X-CN11／21／22 | E3X-CN12 | |
|---|---|---|---|
| 定格電流 | 2.5A | ||
| 定格電圧 | 50V | ||
| 接触抵抗 | 20mΩ以下（DC20mV以下、100mA以下） ［ファイバアンプ本体との接続および隣接コネクタとの接続にて（コードの導体抵抗は除く）］ | ||
| 挿抜（耐久） | 50回 （ファイバアンプ本体との接続および隣接コネクタとの接続にて） | ||
| 材質 | ハウジング | ポリブチレンテレフタレート | |
| コンタクト | リン青銅／ニッケル下地金メッキ | ||
| 質量（梱包状態） | 約55g | 約25g | |
