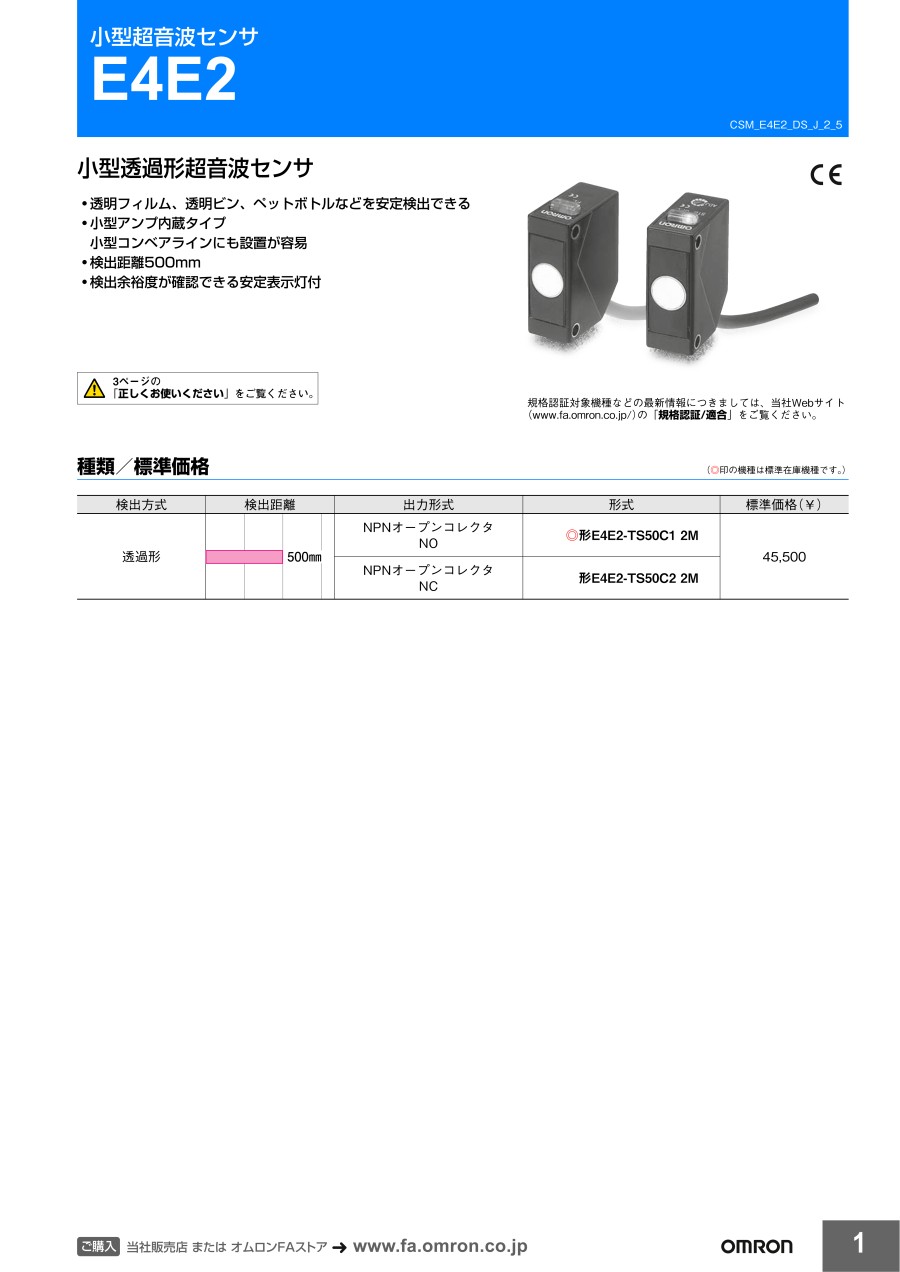

小型超音波センサ E4E2
- 通常単価(税別)
- 44,899円
- 税込単価
- 49,389円
通常出荷日：1日目
小型透過形超音波センサ。【特長】・透明フィルム、透明ビン、ペットボトルなどを安定検出できる・小形アンプ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
E4E2-TS50C1 2Mの仕様・寸法情報
タイプ
アンプ内蔵小型超音波センサ(透過形)
出力形式
NPN出力
接続方式
コード引き出しタイプ（標準長2m）
検出距離(mm)
500
標準検出物体(mm)
40X40X2(SPCC板)
-
-
商品情報
外形図
送波器
受波器
製品仕様
種類
| 検出方式 | 検出距離 | 出力形式 | 形式 |
|---|---|---|---|
| 透過形 | 500mm | NPNオープンコレクタ NO | 形E4E2-TS50C1 2M |
定格/性能
| 項目 | 形式 |
|---|---|
| 形E4E2-TS50C1 | |
| 検出距離 | 500mm |
| 標準検出物体 | SPCC板 40×40×2mm |
| 応答周波数 | 20Hz以下 |
| 電源電圧（使用電圧範囲） | DC24V（21.6～26.4V）リップル（p-p）10%以下 |
| 消費電流 | <送波器> 形E4E2-TS50TC1：25mA以下（DC24V時） <受波器> 形E4E2-TS50RC1：15mA以下（DC24V時） |
| 制御出力 | NPNオープンコレクタ 負荷電源電圧DC26.4V以下、負荷電流100mA以下（残留電圧1V以下） |
| 保護回路 | 出力短絡保護 |
| 表示灯 | <送波器> 電源表示（赤色） <受波器> 動作表示（赤色）、入音余裕表示（緑色） |
| 周囲温度範囲 | 動作時：0～+50℃、保存時：-10～+55℃（ただし、氷結、結露しないこと） |
| 周囲湿度範囲 | 動作時・保存時：各35～85%RH（ただし、結露しないこと） |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて）充電部一括とケース間 |
| 耐電圧 | AC1,500V 50/60Hz 1min 充電部一括とケース間 |
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h |
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 各3回 |
| 保護構造 | IEC規格 IP64 |
| 接続方式 | コード引き出しタイプ（標準コード長2m） |
| 質量（梱包状態） | 約160g（送・受波器セット） |
| 材質 | ケース：ABS樹脂、振動子面：エポキシ樹脂 |
| 付属品 | 取りつけ金具（ねじ付）、調整用ドライバ、取扱説明書 |
性能・試験情報
特性データ（参考値）
検出領域
検出距離と検出物体の大きさ
平行移動特性
詳細情報
基本情報
小型透過形超音波センサ。
【特長】
・透明フィルム、透明ビン、ペットボトルなどを安定検出できる
・小形アンプ内蔵タイプ
・小型コンベアラインにも設置が容易
・検出距離500mm
・検出余裕度が確認できる安定表示灯付
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
小型超音波センサ E4E2の型番E4E2-TS50C1 2Mのページです。
型番E4E2-TS50C1 2Mに関する仕様情報を記載しております。
小型超音波センサ E4E2のレビュー
既存品交換用に
4
4.02023/08/15
既存のセンサーが怪しいので交換用に手配。
納期も早く助かりました。
