超音波変位センサ 【E4PA-N】
- 通常単価(税別)
- 93,341円～108,999円
- 税込単価
- 102,675円～119,899円
ワイドな測定レンジで、高精度検出。【特長】・長距離検出で、さまざまなアプリケー...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
本体
E4PA-C01
E4PA-P1
製品仕様
定格/性能
| 項目 | 型番 | ||||
|---|---|---|---|---|---|
| 形E4PA-LS50-M1-N | 形E4PA-LS200-M1-N | 形E4PA-LS400-M1-N | 形E4PA-LS600-M1-N | ||
| 測定範囲 | 50～500mm | 120～2,000mm | 240～4,000mm | 400～6,000mm | |
| 不感帯距離 | 0～50mm | 0～120mm | 0～240mm | 0～400mm | |
| 工場出荷時の測定範囲 | 60～500mm | 200～2,000mm | 500～4,000mm | 800～6,000mm | |
| 標準検出物体 | 100×100mm平板 | ||||
| 使用周波数 | 約380kHz | 約180kHz | 約85kHz | 約65kHz | |
| 応答時間 | 63ms以下 | 195ms以下 | 440ms以下 | 850ms以下 | |
| 電源電圧 | DC10～30V リップル（p-p）10%以下 | ||||
| 消費電力 | 1,800mW以下 | ||||
| アナログ出力 | 電流出力 | 4～20mA（許容負荷抵抗:500Ω以下） | |||
| 電圧出力 | 0～10V（1,000Ω以上） | ||||
| 保護回路 | 負荷短絡保護、相互干渉防止 | ||||
| 相互干渉サイクル時間 | 10ms | 34ms | 77ms | 143ms | |
| 直線性 | ±1%F.S.以下 | ||||
| 繰り返し精度* | 0.1%F.S.以下 | ||||
| 温度の影響 | -10～+55℃の範囲で+23℃の時の出力値に対し±1%F.S. | ||||
| 電圧の影響 | 定格電源電圧範囲内で±0.5%F.S.以下 | ||||
| 周囲温度範囲 | 使用時:-10～+55℃、保存時:-40～+85℃（ただし、氷結、結露しないこと） | ||||
| 周囲湿度範囲 | 使用時、保存時:各35～85%RH（ただし、結露しないこと） | ||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括とケース間 | ||||
| 耐電圧 | AC1,000V 50/60Hz 1min 充電部一括とケース間 | ||||
| 振動（耐久） | 複振幅1mm 10～55Hz X、Y、Z各方向 2h | ||||
| 衝撃（耐久） | 300m/s2 X、Y、Z各方向 3回 | ||||
| 接続方式 | 5極 コネクタタイプ | ||||
| 保護構造 | IEC60529規格 IP65 | ||||
| 質量（梱包状態） | 約240g | 約320g | 約400g | ||
| 材質 | ケース | ステンレス（SUS303） | |||
| 検出面 | PBT樹脂、ポリウレタン、ガラスエポキシ樹脂 | ||||
| 締付ナット | ステンレス（SUS303） | ||||
| 付属品 | 取扱説明書 | ||||
*電源投入後、1h経過後の値です。ただし、外乱などにより出力が微動する場合があります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
108,999円 ( 119,899円 ) | 1日目 |
93,341円 ( 102,675円 ) | 1日目 |
106,042円 ( 116,646円 ) | 1日目 |
104,922円 ( 115,414円 ) | 1日目 |
詳細情報
基本情報
ワイドな測定レンジで、高精度検出。
【特長】
・長距離検出で、さまざまなアプリケーションに対応可能（最長検出距離：6,000mm）。
・色、材質による影響を受けません。
・温度補正機能付き設定プラグで測定範囲を簡単に設定できる。
・相互干渉防止機能付。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

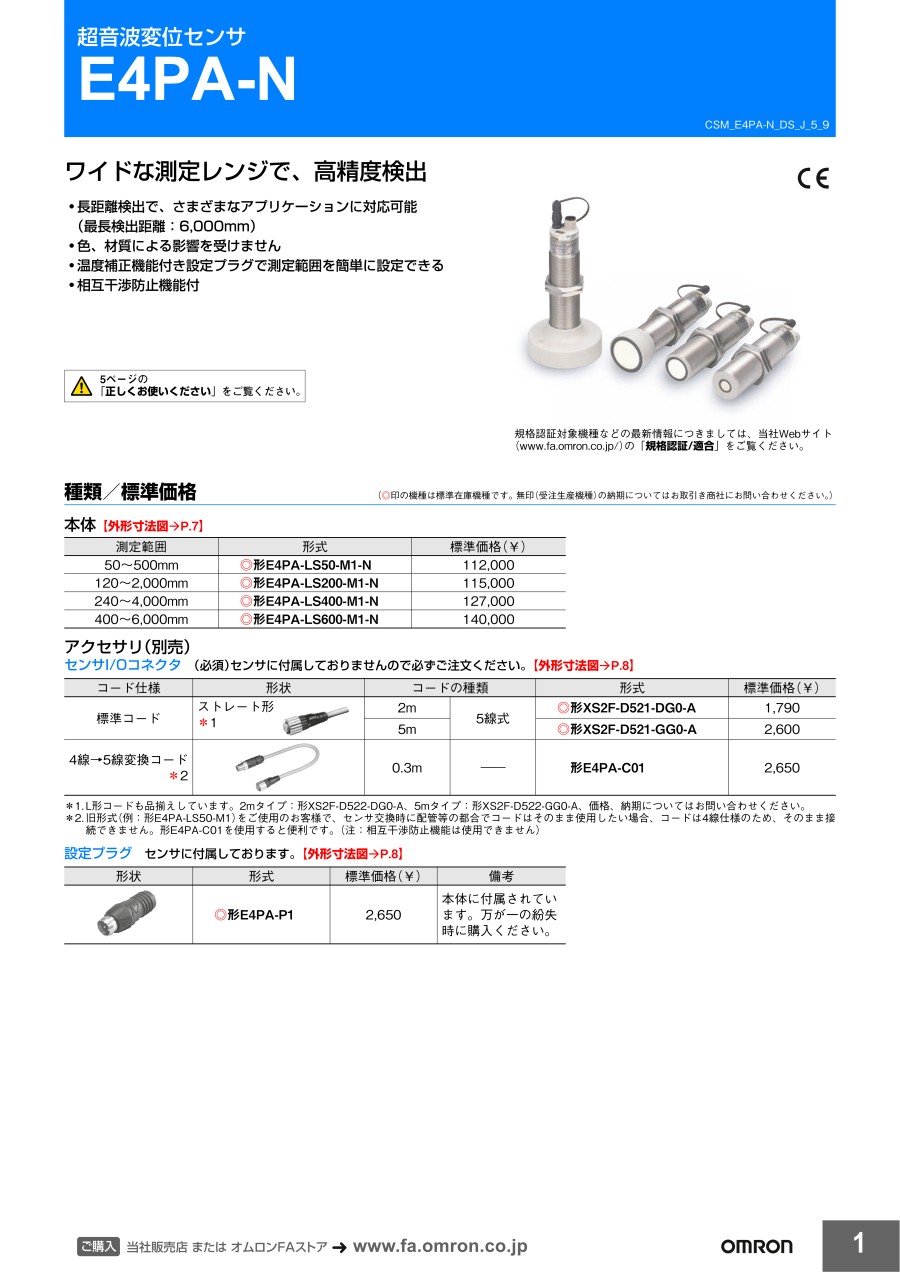

カタログ
