アルミ検出用アンプ分離近接センサ 【E2CY】
- 通常単価(税別)
- 7,234円～21,899円
- 税込単価
- 7,957円～24,089円
非磁性金属検出を簡単感度調整できるアンプ分離形近接センサ。【特長】・アルミ、銅...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品情報
外形図
センサ部
アンプユニット部
*.デジタル表示面までの寸法は29.3に、操作ボタン面までの寸法は29.8になります。
注.取りつけ金具を使用せずに、DINレールに取りつけできます。
製品仕様
定格/性能
センサ部
| 項目 | 形式 | |||
|---|---|---|---|---|
| 形E2CY-X1R5A 形E2CY-C1R5A-1 | 形E2CY-C2A（F） | 形E2CY-V3A | ||
| 安定検出距離 | 0～1.5mm | 0～2mm | 0～3mm | |
| 応差 | 検出距離の10%以下（アンプFINE時） 検出距離の15%以下（アンプNORM時） | |||
| 検出可能物体 | 非磁性金属 | |||
| 標準検出物体 | アルミ8×8×1mm | アルミ12×12×1mm | ||
| 応答周波数*1 | 40Hz以上（アンプFINE時） 100Hz以上（アンプNORM時） | |||
| 周囲温度範囲 | 動作時:-10～+55℃、保存時:-25～+70℃（ただし、氷結、結露しないこと） | |||
| 周囲湿度範囲 | 動作時、保存時:各35～95%RH（ただし、結露しないこと） | |||
| 温度の影響 *2 | -10～+55℃ | +23℃時の検出距離の±15%以下 | +23℃時の検出距離の±10%以下 | +23℃時の検出距離の±15%以下 |
| 0～+40℃ | +23℃時の検出距離の±10%以下*3 | +23℃時の検出距離の±10%以下 | ||
| 振動（耐久） | 10～500Hz 複振幅2mmまたは、150m/s2 X、Y、Z 各方向 2h | |||
| 衝撃（耐久） | 500m/s2 X、Y、Z 各方向 3回 | |||
| 保護構造 | IEC60529規格 IP67 | |||
| 接続方式 | コード引き出しタイプ（高周波同軸コード、標準コード長3m） | |||
| コード長 特性補償範囲 | 0.5～5m *4 | |||
| 質量（梱包状態） | 約35g | |||
| 材質 | ケース | ステンレス | 亜鉛ダイキャスト | |
| 検出面 | 耐熱ABS（形E2CY-C2AFはフッ素樹脂） | |||
| コード | 軟質塩化ビニル（形E2CY-C2AFはフッ素樹脂） | |||
| 締め付けナット | 黄銅ニッケルメッキ（形E2CY-X1R5Aのみ） | |||
| 歯付座金 | 鉄 亜鉛メッキ（形E2CY-X1R5Aのみ） | |||
| 取りつけねじ | 鉄 亜鉛メッキ（形E2CY-V3Aのみ） | |||
*1.アンプユニットの直流開閉制御出力を使用した場合の平均値です。
測定条件は標準検出物体を用い、検出物体の間隔は標準検出物体の2倍とし、設定距離は安定検出距離の1/2とします。
*2.アンプユニット部の周囲温度を+23℃固定とした場合。
*3.形E2CY-C1R5A-1は、+23℃時の検出距離の±15%以下。
*4.コード延長の場合、1.5D-2V（JIS C 3501）相当（特性インピーダンス50Ω）のものを使用してください。
アンプユニット部
| 項目 | 形式 | |
|---|---|---|
| 形E2CY-SD11 | ||
| 電源電圧 | DC12～24V±10% リップル10%以下 | |
| 消費電力 | 1080mW以下（電源電圧24V時45mA以下） | |
| 検出距離調整範囲 | 安定検出距離の10%以上 | |
| 感度設定 | ティーチング方式/マニュアル調整 | |
| 制御出力 | NPNオープンコレクタ（DC26.4V以下） 負荷電流:100mA以下、残留電圧:1V以下 | |
| 機能 | オフディレイタイマ | 0ms～40ms（1ms～20ms:1ms単位、20ms～40ms:5ms単位） |
| ゼロリセット | あり | |
| イニシャルリセット | あり（設定状態を初期化し、工場出荷時の状態にします） | |
| ヒステリシス設定 | 3～可変 | |
| 自己診断 | エラー内容表示（センサ部断線、センサ部短絡、出力短絡） | |
| 動作モード | NO、NC切り替え方式 | |
| 保護回路 | 電源逆接続保護、出力短絡保護 | |
| 表示灯 | 動作表示灯:（橙色） | |
| デジタル表示 | 検出量表示（FINE:最大4000、NORM:最大2000）、バー表示、機能表示:（赤色） | |
| リバース表示 | あり | |
| 周囲温度範囲 | 動作時:-10～+55℃、保存時:-25～+70℃（ただし、氷結、結露しないこと） | |
| 周囲湿度範囲 | 動作時、保存時:各35～85%RH（ただし、結露しないこと） | |
| 温度の影響* | -10～+55℃の範囲内で23℃時の検出距離の±10%以下 | |
| 電圧の影響 | 定格電源電圧の±10%の範囲内で定格電源電圧時の検出距離の±1%以下 | |
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて）充電部一括とケース間 | |
| 耐電圧 | AC1,000V 50/60Hz 1min充電部一括とケース間 | |
| 振動（耐久） | 10～150Hz 複振幅1.5mmまたは、100m/s2 X、Y、Z各方向 2h | |
| 衝撃（耐久） | 300m/s2 X、Y、Z各方向 3回 | |
| 保護構造 | IEC60529規格IP50（センサコードを接続し、保護カバー装着時） | |
| 接続方式 | コード引き出しタイプ（標準コード長2m） | |
| 質量（梱包状態） | 約100g | |
| 材質 | ケース | ポリブチレンテレフタレート（PBT） |
| カバー | ポリカーボネート | |
| コード接続ねじ | 鉄 亜鉛メッキ | |
| 付属品 | 取りつけ金具 形E39-L143（ステンレス（SUS304））、取扱説明書 | |
*. センサ部の周囲温度を+23℃固定とした場合。
注.取りつけ金具を使用せずに、DINレールに取りつけできます。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,589円 ( 8,348円 ) | 在庫品1日目当日出荷可能 |
7,589円 ( 8,348円 ) | 在庫品1日目当日出荷可能 |
21,899円 ( 24,089円 ) | 在庫品1日目当日出荷可能 |
7,234円 ( 7,957円 ) | 在庫品1日目当日出荷可能 |
7,589円 ( 8,348円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
非磁性金属検出を簡単感度調整できるアンプ分離形近接センサ。
【特長】
・アルミ、銅、ステンレスの非磁性金属を安定検出
・小型フラットヘッド（形E2C-V3A）
・感度調整が簡単にできる（ワンタッチ・ティーチング）
・検出状態が数値で一目瞭然（デジタル表示）
・センサヘッドも充実
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

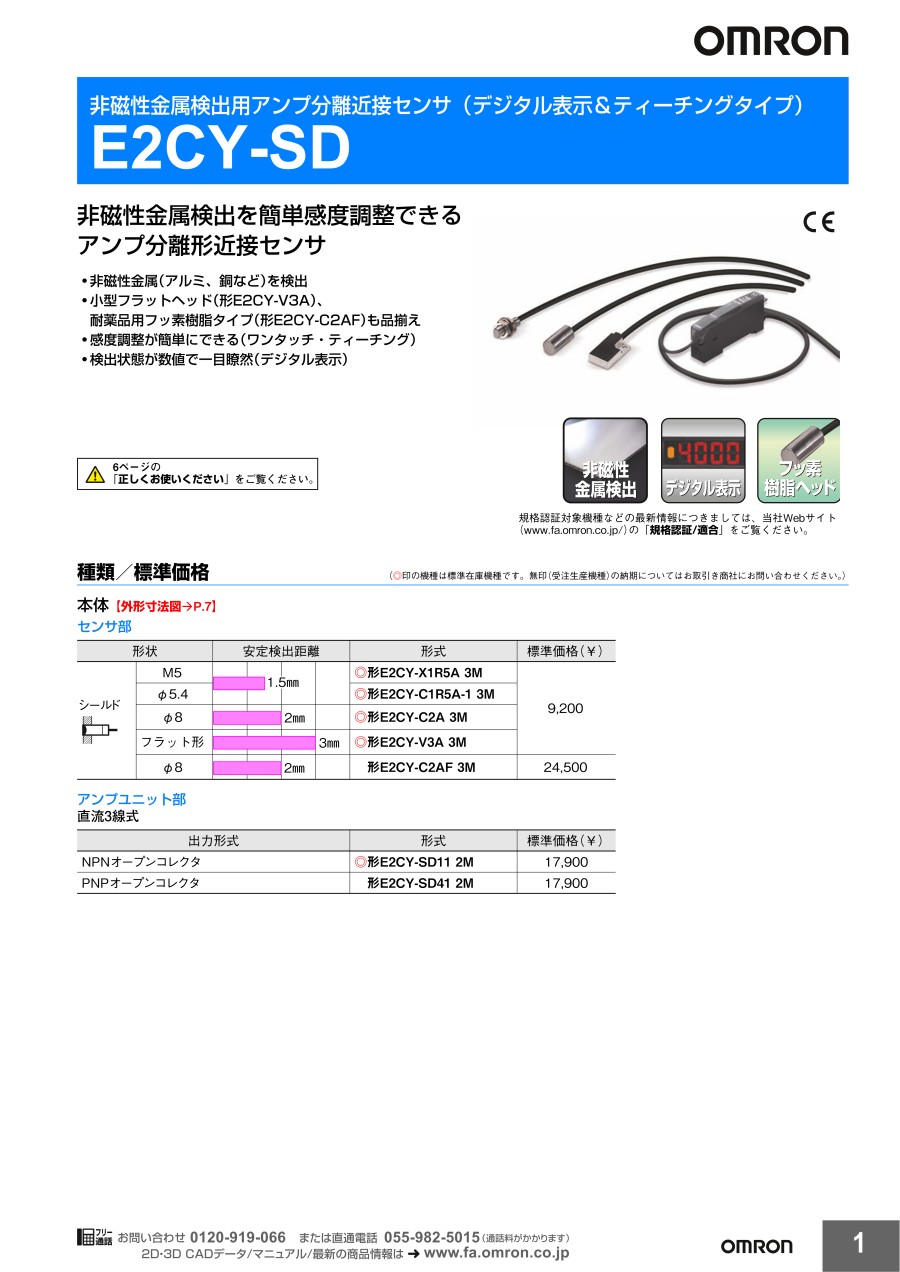

カタログ
