薄型・反射形コネクタタイプ フォト・マクロセンサ 【EE-SPX□, EE-SPY□】
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,678円～3,444円
- 税込単価
- 2,946円～3,788円
周囲の外乱光に強い変調光タイプ【特長】・電源電圧はDC5～24Vのワイドレンジ...
詳細情報を確認する- ヘッド最大 幅 (mm)
- 26
- ヘッド最大 高さ (mm)
- 7
- 発光方式
- 変調光(赤外光)
- 接続方式
- コネクタタイプ(はんだ付け不可)
- 表示灯モード
- 入光時点灯(赤色)
- 保護構造
- IP50
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が6型番あります。
商品情報
外形図
製品仕様
定格／性能
| 項目 | 検出方式 | 透過形（溝型） |
|---|---|---|
| 型番 | EE-SPX301、EE-SPX401 | |
| 検出距離 | 3.6mm（溝幅） | |
| 標準検出物体 | 1×0.5mm以上の不透明体 | |
| 応差 | 0.05mm以下 | |
| 光源（ピーク発光波長） | GsAs 赤外発光ダイオード（940nm） | |
| 表示灯 *1 | 入光時点灯（赤色） | |
| 電源電圧 | DC5～24V±10% リップル（p-p）5%以下 | |
| 消費電流 | 平均15mA以下、せん頭値50mA以下 | |
| 制御出力 | NPN電圧出力 負荷電源電圧DC5～24V、負荷電流80mA以下、オフ電流0.5mA以下 残留電圧1.0V以下（負荷電流80mA時） 残留電圧0.4V以下（負荷電流10mA時） | |
| 応答周波数 *2 | 500Hz以上 | |
| 使用周囲照度 | 受光面照度 白熱灯、太陽光：各3,000lx以下 | |
| 周囲温度範囲 | 動作時：-10～+55℃、保存時：-25～+65℃（ただし氷結しないこと） | |
| 周囲湿度範囲 | 動作時：5～85%RH、保存時：5～95%RH（ただし結露しないこと） | |
| 振動（耐久） | 10～50Hz 複振幅1.5mm X、Y、Z各方向 2h | |
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 3回 | |
| 保護構造 | IEC規格 IP50 | |
| 接続方式 | コネクタ式（はんだ付けは不可） | |
| 質量 | 約2.6g | |
| 材質 | ケース | ポリカーボネート（PC） |
*1. GaP赤色LED（ピーク発光波長700nm）
*2. 応答周波数の測定は、下図の円板を回転させた場合の値です。
注意・禁止事項
注意・禁止事項
安全を確保する目的で直接的または間接的に人体を検出する用途に本製品は使用できません。
人体保護用の検出装置として本製品を使用しないでください。
使用上の注意
定格を超える周囲雰囲気・環境では使用しないでください。
配線時
- 接続はコネクタ方式になっていますので端子（リード）へのはんだ付けはしないでください。
- コードは導線断面積0.3mm2より太い線を用いてトータルで2m以下としてください。
- 2mを超える配線の場合は右図に準じ2m以内のところに10μF程度のコンデンサを入れた配線をしてください。
（コンデンサの耐圧はセンサの電源電圧×2倍以上をご使用ください。）
- コンデンサを入れる場合でも、本製品に接続する電源ケーブルは10m未満としてください。
詳細情報
基本情報
周囲の外乱光に強い変調光タイプ
【特長】
・電源電圧はDC5～24Vのワイドレンジ電圧出力タイプ。
・調整しやすい光軸マークつき。
・調整、動作確認に便利な入光表示灯付き。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

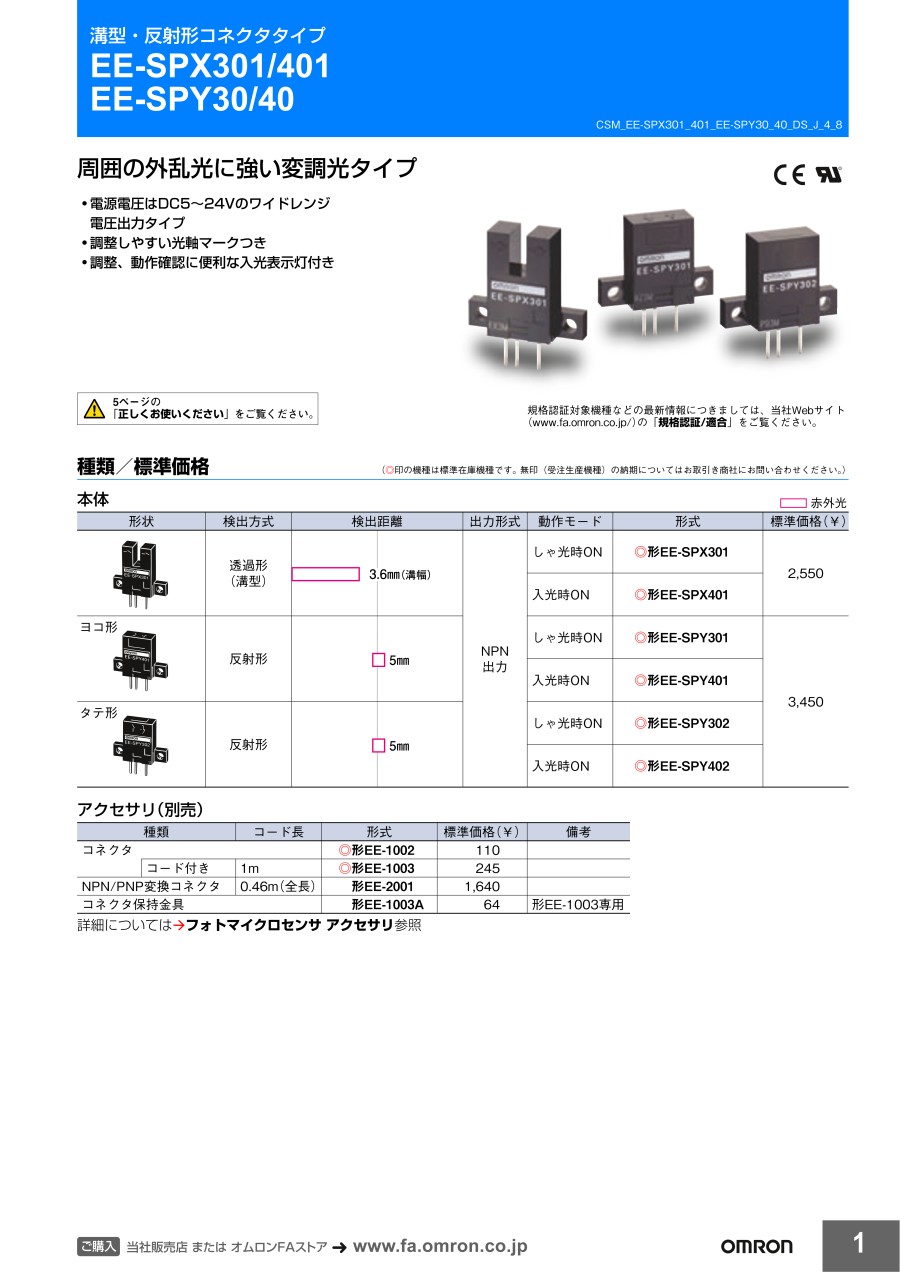

カタログ
商品担当おすすめ
薄型・反射形コネクタタイプ フォト・マクロセンサ 【EE-SPX□, EE-SPY□】のレビュー
搬送装着の治具として使用しています
5
5.02023/10/25
紙を搬送する装着の試験治具に使用しています。紙を検知すると次工程の搬送装置と検査装置が可動する仕組みの検出器になります。...もっと読む
0人が参考にしています。
