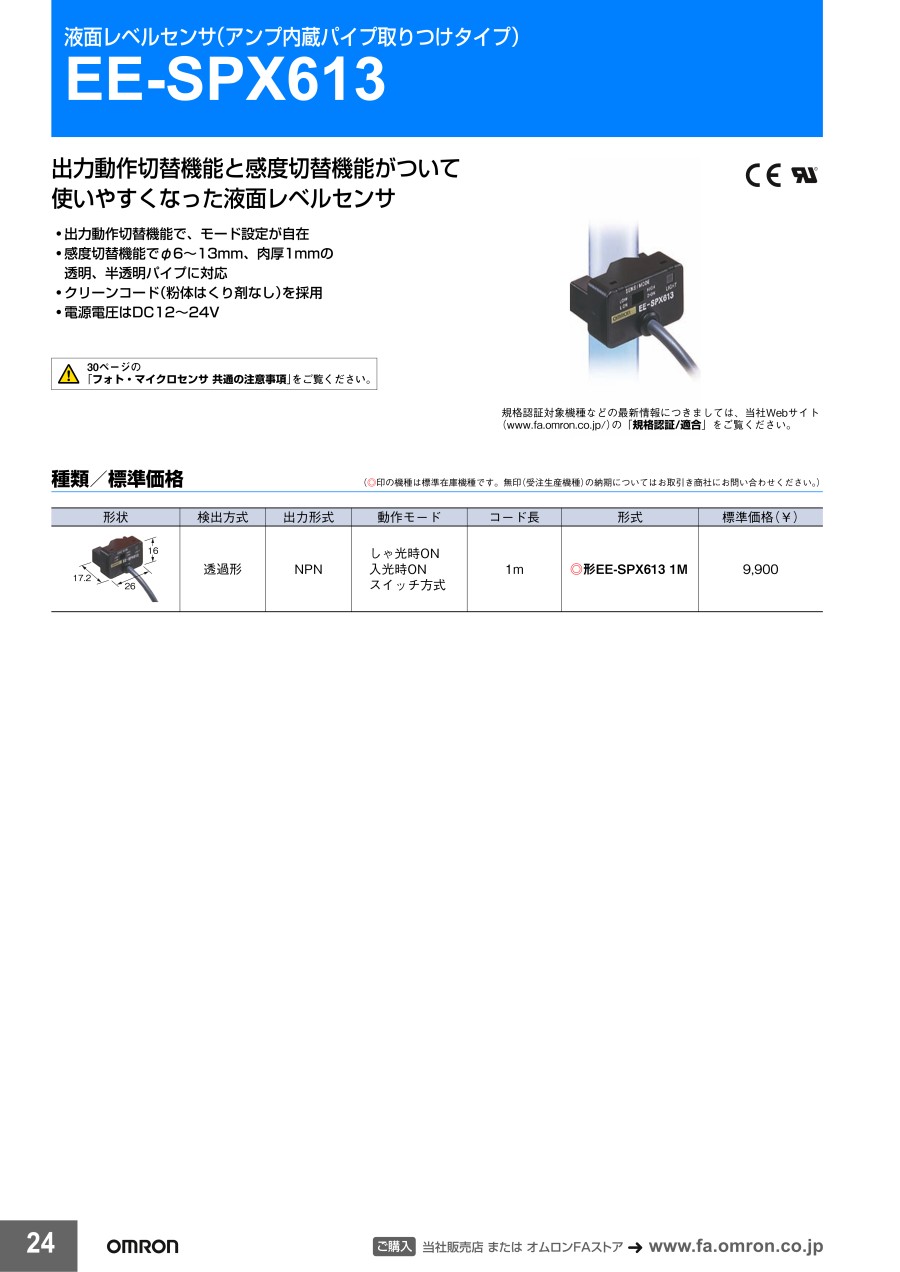

液面レベルセンサ（アンプ内蔵パイプ取りつけタイプ） EE-SPX613

外形図

製品仕様

定格／性能

注意・禁止事項

注意・禁止事項

安全を確保する目的で直接的または間接的に人体を検出する用途に本製品は使用できません。
人体保護用の検出装置として本製品を使用しないでください。

使用上の注意

定格を超える周囲雰囲気・環境では使用しないでください。

各部の名称

取りつけ時

• 適用以外のパイプ（不透明パイプなど）をご使用の場合、正しく動作しないことがあります。
• 付属の結束バンドとすべり止めチューブを使い、下図のようにパイプに確実に取りつけてください。
  このときパイプがセンサ溝の真ん中に、またセンサ台座から浮かないようにしてください。

• 結束バンドを締めつける際には、パイプが変形しないようにしてください。

配線時

• コードに無理な力が加わった状態で使用しないでください。また、引っ張り方向に30N以上の力を加えないでください。
• コード延長は導体断面積0.15mm²以上を用い、トータルで5m以下としてください。

調整時

• 電源投入後、動作が安定するまで10ms必要です。負荷とセンサが別電源に接続されている場合は、必ずセンサの電源を先に投入してください。
• パイプ内外に水滴、くもり、気泡が発生すると誤動作することがあります。
• 動作モード、感度切替スイッチに無理な力（5N以上）を加えないでください。

その他

＜使用環境について＞

• 屋外では使用しないでください。
• 水、油、薬品が直接かかる場所では使用しないでください。またケース、カバーなどにはポリカーボネートを使用しています。特にアルカリ、芳香族炭化水素、塩化脂肪族炭化水素には溶解しますので、それらの薬液には触れないようにしてください。
• 直射日光、腐食性ガス、潮風があたるところでは使用しないでください。
