限定反射形コネクタタイプフォト・マイクロセンサ EE-SPY31/41

Name: 限定反射形コネクタタイプフォト・マイクロセンサ EE-SPY31/41
Brand: オムロン
SKU: 221000419863
Rating: 4 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 3,240円～3,310円

税込単価: 3,564円～3,641円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】

4.5

通常価格(税別)： 974円 (税込価格：1,071円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

感度ボリウム付反射形（直流光）フォト・マイクロセンサ【EE-SY671／672】

4.3

通常価格(税別)： 1,632円 (税込価格：1,795円)

通常出荷日：1 日目

検出物の背景にステンレスなどの鏡面体があってもワークを安定検出。【特長】・背景...

詳細情報を確認する

形状
反射型
検出距離 (mm)
5
ヘッド最大幅 (mm)
26
ヘッド最大奥行き (mm)
8
検出方式
限定反射形
発光方式
変調光(赤外光)
出力形式
NPN 電圧出力
接続方式
コネクタタイプ(はんだ付け不可)
表示灯モード
入光時点灯(赤色)
スリット穴/幅 (mm)
-
標準検出物体 (mm)
Φ0.05銅素線(最小検出)
コード・ケーブル仕様
-
コード・ケーブル長 (mm)
-
溝深 (mm)
-
保護構造
IP50
取り付け形式
-
アンプ間 (mm)
-
適用パイプ (φ)
-
詳細タイプ
-

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

EE-SPY311／EE-SPY411

限定反射形コネクタタイプフォト・マイクロセンサ EE-SPY31/41 外形図2

EE-SPY312

製品仕様

定格／性能

項目／型番		EE-SPY311、EE-SPY312、EE-SPY411、EE-SPY412
検出距離		2～5mm（反射率90%白色紙 15×15mm）
最小検出物体		φ0.05mm銅素線
非検出距離 *1		20mm以上／アルミ蒸着ガラス
応差		0.2mm（検出距離3mm、横方向）
光源（ピーク発光波長）		GsAs赤外発光ダイオード（940nm）
表示灯 *2		入光時点灯（赤色）
電源電圧		DC5～24V±10% リップル（p-p）5%以下
消費電流		平均15mA以下、せん頭値50mA以下
制御出力		NPN電圧出力負荷電源電圧DC5～24V、負荷電流80mA以下オフ電流0.5mA以下残留電圧1.0V以下（負荷電流80mA時）残留電圧0.4V以下（負荷電流10mA時）
応答周波数 *3		100Hz以上
使用周囲照度		受光面照度白熱灯、太陽光：各3,000lx以下
周囲温度範囲		動作時：-10～+55℃、保存時：-25～+65℃
周囲湿度範囲		動作時：5～85%RH、保存時：5～95%RH
振動（耐久）		10～50Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）		500m/s² X、Y、Z各方向 3回
保護構造		IEC規格 IP50
接続方式		コネクタタイプ（はんだ付けは不可）
質量		約2.6g
材質	ケース	ポリカーボネート
材質	ホルダ	ポリブチレンテレフタレート（PBT）

*1.

限定反射形コネクタタイプフォト・マイクロセンサ EE-SPY31/41 製品仕様2

*2. GaP赤色LED（ピーク発光波長700nm）

*3. 応答周波数の測定は、下図の円板を回転させた場合の値です。

限定反射形コネクタタイプフォト・マイクロセンサ EE-SPY31/41 製品仕様3

注意・禁止事項

安全を確保する目的で直接的または間接的に人体を検出する用途に本製品は使用できません。
人体保護用の検出装置として本製品を使用しないでください。

使用上の注意

定格を超える周囲雰囲気・環境では使用しないでください。

配線時

接続はコネクタ方式になっていますので端子（リード）へのはんだ付けはしないでください。

コードは導線断面積0.3mm²より太い線を用いてトータルで2m以下としてください。
2mを超える配線の場合は右図に準じて2m以内のところに10μF程度のコンデンサを入れた配線をしてください。
（コンデンサの耐圧はセンサの電源電圧×2倍以上をご使用ください。）

限定反射形コネクタタイプフォト・マイクロセンサ EE-SPY31/41 注意・禁止事項

コンデンサを入れる場合でも、本製品に接続する電源ケーブルは10m未満としてください。

型番リスト

表示件数

型番

EE-SPY311

EE-SPY312

EE-SPY411

ヘッド最大高さ

(mm)

動作モード

最小発注数量

22.8	しゃ光時ON	1個
23	しゃ光時ON	1個
22.8	入光時ON	1個

通常単価(税別) (税込単価)	通常出荷日

3,268円 ( 3,595円 )	1日目
3,240円 ( 3,564円 )	在庫品1日目当日出荷可能
3,310円 ( 3,641円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

検出物の背景にステンレスなどの鏡面体があってもワークを安定検出。
【特長】
・背景物体が鏡面体でも20mm話せばワークを安定検出
・Φ0.05mmの銅素線のような微小物体も検出可能
・検出距離のバラツキが小さい
・外乱光に強い変調光タイプ
・電源電圧はDC5～24Vと広範囲

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

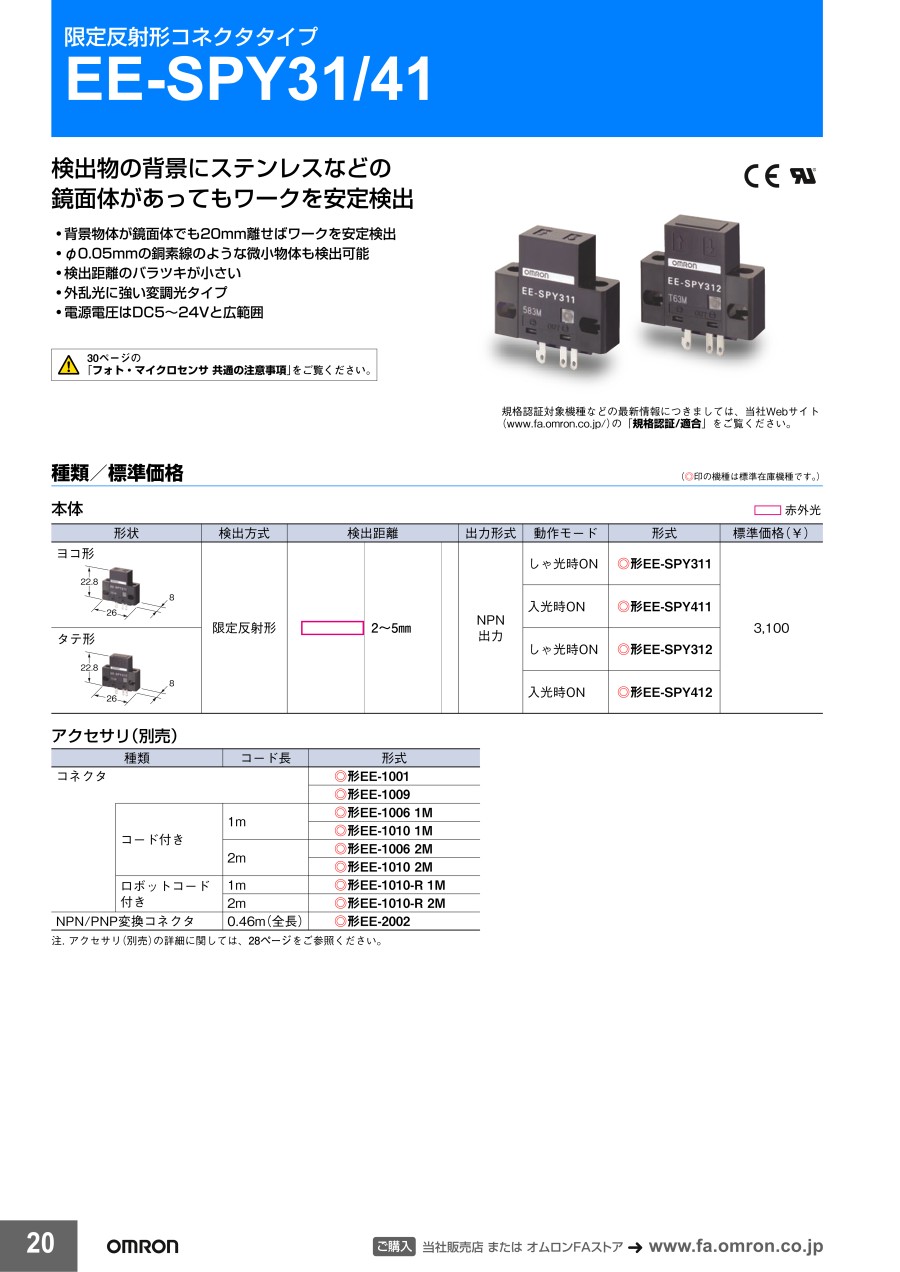

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
