幅広溝型コネクタタイプフォト・マイクロセンサ EE-SPX303N/403N

Name: 幅広溝型コネクタタイプフォト・マイクロセンサ EE-SPX303N/403N
Brand: オムロン
SKU: 221000419829
Rating: 4 (2 reviews)

カタログ |

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 2,747円～2,756円

税込単価: 3,022円～3,032円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

機器内蔵用フォト・マイクロセンサ【EE-□】

通常価格(税別)： 105円 (税込価格：116円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

溝型コネクタ/コード引き出しタイプフォト・マイクロセンサ（直流光）【EE-SX97/47/67】

4.5

通常価格(税別)： 974円 (税込価格：1,071円)

通常出荷日：在庫品1日目

逆接続にも安心の回路設計で使いやすく配線・メンテナンスに便利なコネクタ方式。【...

詳細情報を確認する

形状
標準型
検出距離 (mm)
13
ヘッド最大幅 (mm)
26
ヘッド最大高さ (mm)
7.4
ヘッド最大奥行き (mm)
26
検出方式
透過形（溝型）
発光方式
赤外発光ダイオード(パルス点灯)
出力形式
NPN電圧出力
接続方式
コネクタタイプ(はんだ付け不可)
表示灯モード
入光時点灯(赤色)
スリット穴/幅 (mm)
-
標準検出物体 (mm)
2.2×0.5以上の不透明体
コード・ケーブル仕様
-
コード・ケーブル長 (mm)
-
溝深 (mm)
-
保護構造
IP50
取り付け形式
-
アンプ間 (mm)
-
適用パイプ (φ)
-
詳細タイプ
-

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

定格／性能

項目／型番	EE-SPX303N、EE-SPX403N
検出距離	13mm（溝幅）
標準検出物体	2.2×0.5mm以上の不透明体
応差	0.05mm以下
光源（ピーク発光波長）	赤外発光ダイオード（パルス点灯）（940nm）
表示灯	入光時点灯（赤色）
電源電圧	DC12～24V±10% リップル（p-p）5%以下
消費電流	15mA以下
制御出力	NPN電圧出力負荷電源電圧DC12～24V 負荷電流80mA以下オフ電流0.5mA以下残留電圧2.0V以下（負荷電流80mA時）残留電圧1.0V以下（負荷電流10mA時）
保護回路	電源逆接保護、出力逆接保護
応答周波数 *	100Hz以上
使用周囲照度	受光面照度白熱灯、太陽光：各3,000lx以下
周囲温度範囲	動作時：-10～+55℃、保存時：-25～+65℃
周囲湿度範囲	動作時：5～85%RH、保存時：5～95%RH
振動（耐久）	10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃（耐久）	500m/s² X、Y、Z各方向 3回
保護構造	IEC規格 IP50
接続方式	コネクタタイプ（はんだ付けは不可）
質量	約4g
材質	ポリカーボネート

* 応答周波数の測定は、下図の円板を回転させた場合の値です。

幅広溝型コネクタタイプフォト・マイクロセンサ EE-SPX303N/403N 製品仕様2

注意・禁止事項

安全を確保する目的で直接的または間接的に人体を検出する用途に本製品は使用できません。
人体保護用の検出装置として本製品を使用しないでください。

使用上の注意

定格を超える周囲雰囲気・環境では使用しないでください。

配線時

接続はコネクタ方式になっていますので端子（リード）へのはんだ付けはしないでください。
端子（リード）をセンサ内部基板にはんだで取り付けているため、端子（リード）を直接はんだ付けすると内部接続が外れ故障にいたる恐れがありますので端子（リード）へのはんだ付けは行わないでください。

幅広溝型コネクタタイプフォト・マイクロセンサ EE-SPX303N/403N 注意・禁止事項1

コードは導線断面積0.3mm²より太い線を用いてトータルで2m以下としてください。
2mを超える配線の場合は右図に準じ2m以内のところに10μF程度のコンデンサを入れた配線をしてください。
（コンデンサの耐圧はセンサの電源電圧×2倍以上をご使用ください。）

幅広溝型コネクタタイプフォト・マイクロセンサ EE-SPX303N/403N 注意・禁止事項2

コンデンサを入れる場合でも、本製品に接続する電源ケーブルは10m未満としてください。

型番リスト

表示件数

型番

EE-SPX303N

EE-SPX403N

動作モード	最小発注数量

しゃ光時ON	1個
入光時ON	1個

通常単価(税別) (税込単価)	通常出荷日

2,747円 ( 3,022円 )	在庫品1日目当日出荷可能
2,756円 ( 3,032円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

逆接続にも安心の回路設計で使いやすく配線・メンテナンスに便利なコネクタ方式。
【特長】
・外乱光、ノズルに強い、溝幅13mmの幅広タイプ
・アンプ内蔵形光電センサ同等の耐ノイズ性能を実現
・耐コモンノイズ性能30倍以上（従来品比）
・耐インバータノイズ性能10倍以上（従来品比）
・逆接保護回路を内蔵

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

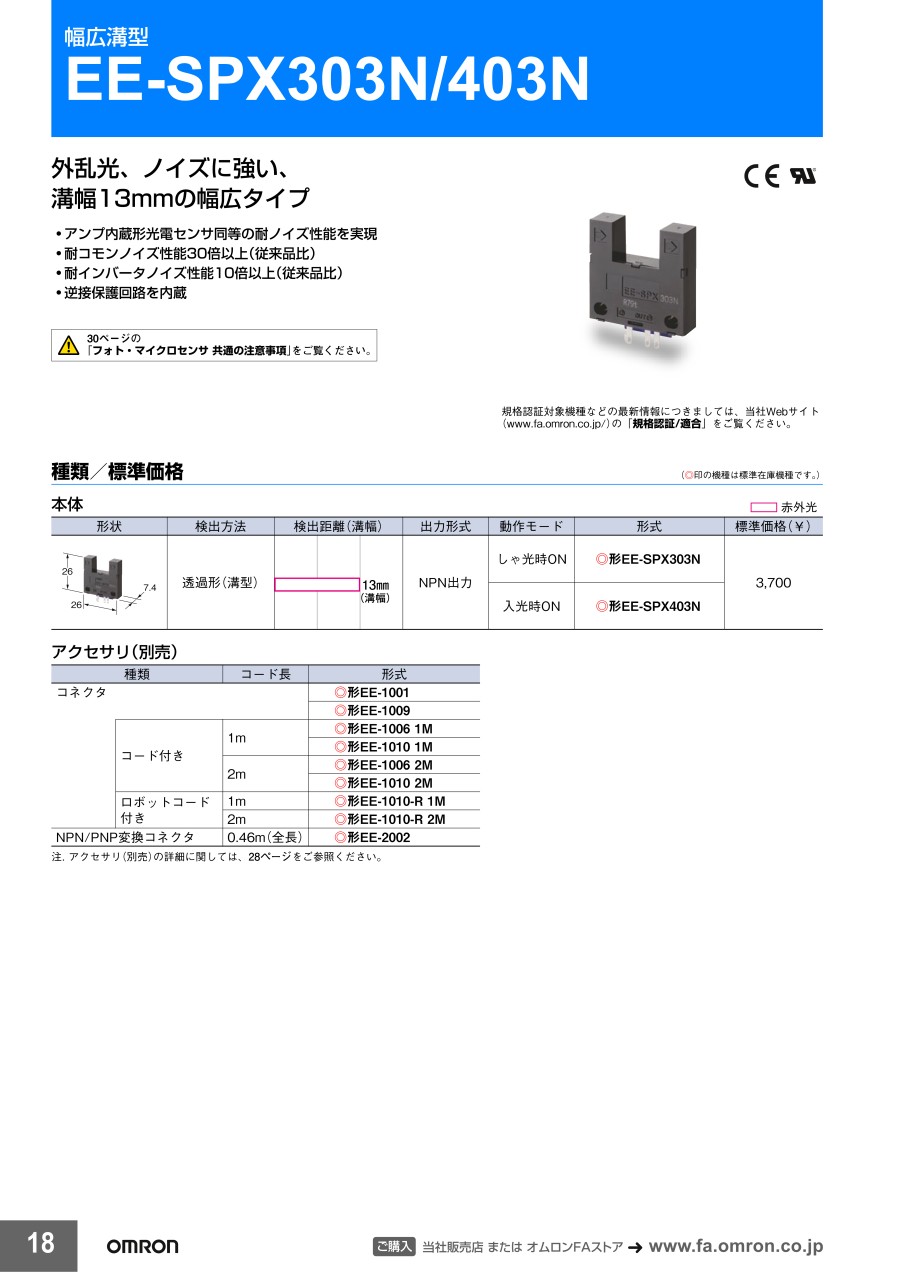

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
