シンプルファイバアンプユニット E3X-SD/NA
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 7,997円～20,227円
- 税込単価
- 8,797円～22,250円
簡単・安価なシンプルファイバアンプ。【特長】・簡単にすぐに使える1キー1ファン...
詳細情報を確認する- 種類
- ファイバーセンサ
- アンプ 種類
- 分離型（アンプ単体）
- 動作モード
- 入光時ON/しゃ光時ON 切替式
- 使用周囲温度 (℃)
- -25～+55(1～3台連結時)
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が15型番あります。
商品情報
外形図
ファイバアンプ
コード引き出しタイプ
コネクタタイプ
コード引き出しタイプ（耐水タイプ）
コネクタタイプ（耐水タイプ）
製品仕様
定格/性能
ファイバアンプ
| 項目 | 形式 | ||||
|---|---|---|---|---|---|
| 形E3X-SD□ | 形E3X-NA□ | 形E3X-NA□F | 形E3X-NA□V | ||
| タイプ | デジタル表示&ダイレクトキー設定 | バー表示&ボリウム設定 | |||
| 汎用タイプ | 汎用タイプ | 高速検出タイプ | 耐水タイプ | ||
| 光源（発光波長） | 赤色4元素発光ダイオード（625nm） | 赤色発光ダイオード（680nm） | |||
| 電源電圧 | DC12～24V±10% リップル（p-p）10%以下 | ||||
| 消費電力/消費電流 | 電源電圧24V時: 960mW以下/40mA以下 電源電圧12V時: 960mW以下/80mA以下 | 電源電圧24V時:840mW以下/35mA以下 電源電圧12V時:420mW以下/35mA以下 | |||
| 制御出力 | オープンコレクタ出力形 （NPNまたはPNP） 負荷電源電圧26.4V以下、 負荷電流50mA以下 （残留電圧:1.5V以下） 入光時ON/しゃ光時ON 切替式 | オープンコレクタ出力形（NPNまたはPNP） 負荷電源電圧26.4V以下、負荷電流50mA以下（残留電圧:1V以下） 入光時ON/しゃ光時ON 切替式 | |||
| 応答時間 | 動作・復帰:各200μs以下*1 | 動作時:20μs以下 復帰時:30μs以下 | 動作・復帰:各200μs以下*1 | ||
| 感度調整 | UP/Downダイレクトキー設定、 ワークあり/なしティーチング、 オートマチックティーチング | 8回転エンドレス・ボリウム（インジケータつき） | |||
| 保護回路 | 電源逆接続保護、 出力短絡保護、 出力逆接続保護 | 電源逆接続保護、出力短絡保護 | |||
| タイマ機能 | - | タイマなし、OFFディレイタイマ スイッチ切替式（タイマ時間:40ms固定） | |||
| 相互干渉防止 | 5台まで（光同期式）*2 | なし | 5台まで（光同期式）*2 | ||
| 使用周囲照度 | 受光面照度 白熱ランプ:10,000lx以下、太陽光:20,000lx以下 | ||||
| 連続台数 | 16台まで（連続台数により周囲温度仕様が変わります） | ||||
| 周囲温度 | 動作時:1～3台連続時:-25～+55℃、4～11台連続時:-25～+50℃、12～16台連続時:-25～+45℃ 保存時:-30～+70℃（ただし、氷結、結露しないこと） | ||||
| 周囲湿度 | 動作時・保存時:各35～85%RH （ただし、結露しないこと） | 動作時:35～85%RH 保存時:35～95%RH（ただし、結露しないこと） | |||
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） | ||||
| 耐電圧 | AC1,000V 50/60Hz 1min *3 | ||||
| 振動（耐久） | 10～55Hz 複振幅1.5mm X、Y、Z各方向2h | ||||
| 衝撃（耐久） | 500m/s2 X、Y、Z各方向 3回 | ||||
| 保護構造 | IEC規格 IP50（保護カバー装着時） | IEC規格 IP66 （保護カバー装着時） | |||
| 接続方式 | コード引き出し（標準コード長2m）、またはコネクタ | ||||
| 質量（梱包状態）*4 | コード引き出しタイプ:約100g、コネクタタイプ:約55g | ||||
| 材質 | ケース | ポリブチレンテレフタレート（PBT） | |||
| カーバ | ポリカーボネート（PC） | ボリエーテルサルフォン | |||
| 付属品 | 取扱説明書 | ||||
*1.形E3X-NAを8台以上連結する場合は、350μs以下となります。
*2.形E3X-SDシリーズもしくは、形E3X-NAシリーズのみのファイバアンプを連結した場合に、相互干渉防止機能が有効です。
*3.耐水・コネクタタイプは、耐電圧AC500Vとなります。
*4.耐水タイプは、+10gとなります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,597円 ( 9,457円 ) | 在庫品1日目当日出荷可能 |
7,997円 ( 8,797円 ) | 19日目 |
8,173円 ( 8,990円 ) | 在庫品1日目当日出荷可能 |
15,899円 ( 17,489円 ) | 在庫品1日目当日出荷可能 |
20,227円 ( 22,250円 ) | 1日目 |
18,085円 ( 19,894円 ) | 1日目 |
8,932円 ( 9,825円 ) | 在庫品1日目当日出荷可能 |
10,751円 ( 11,826円 ) | 19日目 |
18,741円 ( 20,615円 ) | 1日目 |
17,463円 ( 19,209円 ) | 31日目 |
8,989円 ( 9,888円 ) | 1日目 |
8,597円 ( 9,457円 ) | 51日目 |
8,989円 ( 9,888円 ) | 在庫品1日目当日出荷可能 |
8,783円 ( 9,661円 ) | 在庫品1日目当日出荷可能 |
8,589円 ( 9,448円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
簡単・安価なシンプルファイバアンプ。
【特長】
・簡単にすぐに使える1キー1ファンクションを採用
・低反射検出体や大型検出体もクラス最高レベルの圧倒的パワーで安定検出（GIGARAY搭載）（E3X-NA□□Vシリーズを除く）
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

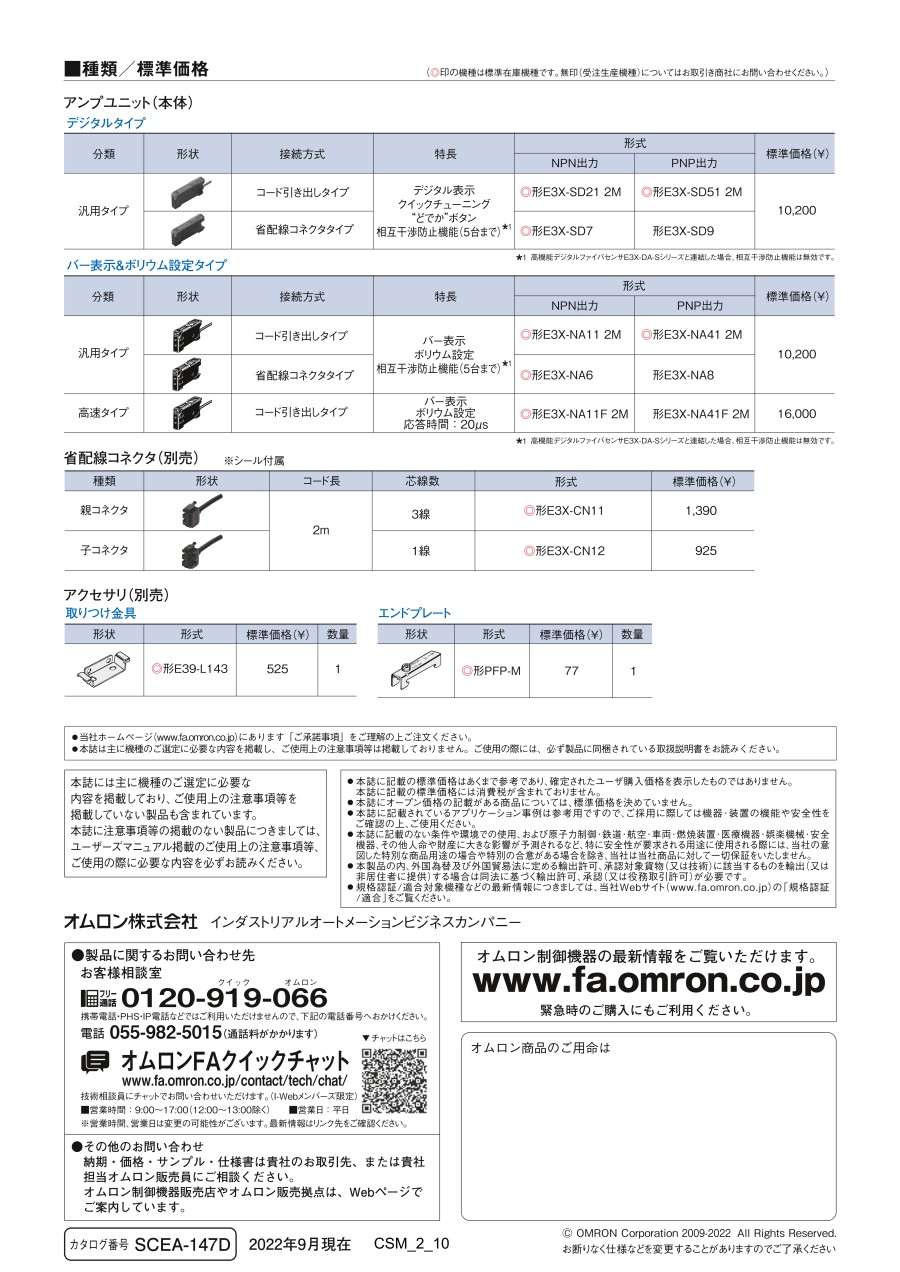

カタログ
商品担当おすすめ
シンプルファイバアンプユニット E3X-SD/NAのレビュー
パーツフィーダーのセンサー
4
4.02018/06/04
小型安価でセンサー感度も良く重宝しています。
別途、ファイバーユニットの購入が必要です。
1人が参考にしています。
壊れたアンプの交換
5
5.02023/08/23
段取り時に治具をぶつけてアンプを壊してしまったので修理用に購入した。検出感度も問題なく簡単に修理できて助かった。
0人が参考にしています。
交換用部品
5
5.02022/09/28
現在使用中のものが正常に作動しなくなったので交換の為に購入しました。
使用中のものと同じメーカー、同じ型番のものがあった...もっと読む
0人が参考にしています。
機械シャッター用
5
5.02021/12/06
商品の寿命で誤作動を起こした為、新たに購入させていただきました。
取り付けも簡単に出来て、良かったです。
0人が参考にしています。
故障品の交換に
4
4.02021/06/29
装置についている在荷センサが故障したため、交換で購入しました。
アンプは即納でしたが、センサヘッドの納期がかかります。
0人が参考にしています。
